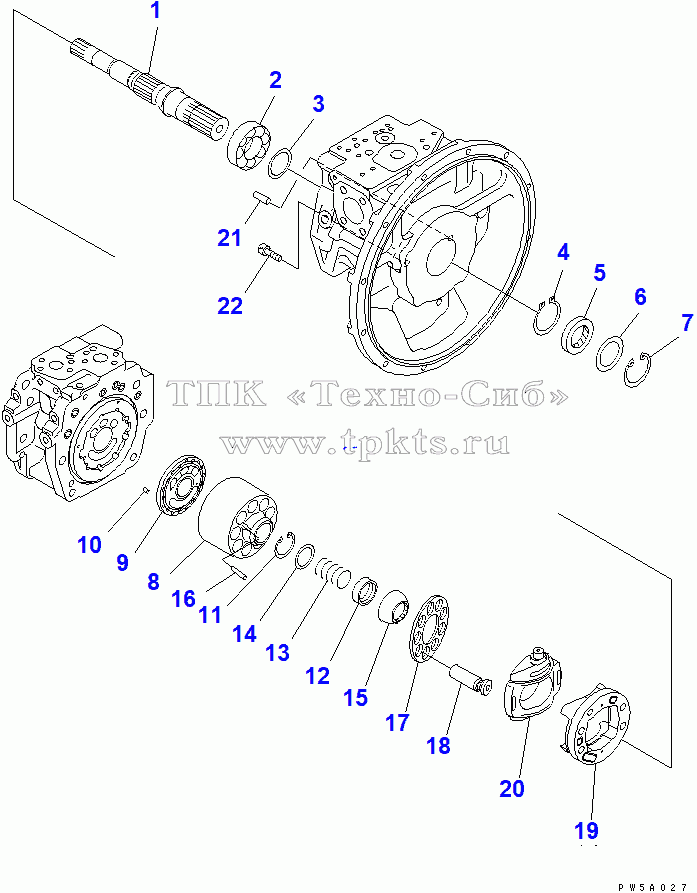

Каталоги запасных частей к спецтехнике Komatsu PC200LC-7 PISTON PUMP (3/11)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 708-2L-00300 |
708-2L-00300 |
|
PUMP ASS'Y |
В корзину
|
| 708-2L-06340 |
708-2L-06340 |
|
BLOCK ASS'Y,FRONT |
В корзину
|
| WASHER, 2.8MM |
WASHER, 2.8MM |
|
WASHER, 2.8MM |
В корзину
|
| WASHER, 2.9MM |
WASHER, 2.9MM |
|
WASHER, 2.9MM |
В корзину
|
| WASHER, 3.0MM |
WASHER, 3.0MM |
|
WASHER, 3.0MM |
В корзину
|
| WASHER, 3.1MM |
WASHER, 3.1MM |
|
WASHER, 3.1MM |
В корзину
|
| 708-2L-06190 |
708-2L-06190 |
|
CRADLE ASS'Y |
В корзину
|
| 708-2L-01301 |
708-2L-01301 |
|
PUMP SUB ASS'Y |
В корзину
|
| 1 |
708-2L-32110 |
|
SHAFT,FRONT |
В корзину
|
| 2 |
708-2L-32150 |
|
BEARING |
В корзину
|
| 3 |
708-2E-05040 |
|
WASHER KIT |
В корзину
|
| 4 |
708-25-12790 |
|
RING,SNAP |
В корзину
|
| 5 |
708-25-52861 |
|
SEAL,OIL |
В корзину
|
| 6 |
708-2L-22160 |
|
SPACER |
В корзину
|
| 7 |
04065-06825 |
|
RING,SNAP |
В корзину
|
| 8 |
BLOCK,CYLINDER |
|
BLOCK,CYLINDER |
В корзину
|
| 9 |
PLATE,VALVE |
|
PLATE,VALVE |
В корзину
|
| 10 |
720-68-19610 |
|
PIN |
В корзину
|
| 11 |
04065-04818 |
|
RING,SNAP |
В корзину
|
| 12 |
708-2L-23131 |
|
SEAT |
В корзину
|
| 13 |
708-2L-33160 |
|
SPRING |
В корзину
|
| 14 |
708-7L-13140 |
|
SEAT |
В корзину
|
| 15 |
708-2L-23351 |
|
GUIDE,RETAINER |
В корзину
|
| 16 |
708-2L-23360 |
|
PIN |
В корзину
|
| 17 |
708-2L-33350 |
|
RETAINER,SHOE |
В корзину
|
| 18 |
708-2L-33310 |
|
PISTON SUB ASS'Y |
В корзину
|
| 19 |
CRADLE |
|
CRADLE |
В корзину
|
| 20 |
CAM,ROCKER |
|
CAM,ROCKER |
В корзину
|
| 21 |
04020-01228 |
|
PIN, DOWEL |
В корзину
|
| 22 |
01252-61230 |
|
BOLT |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
