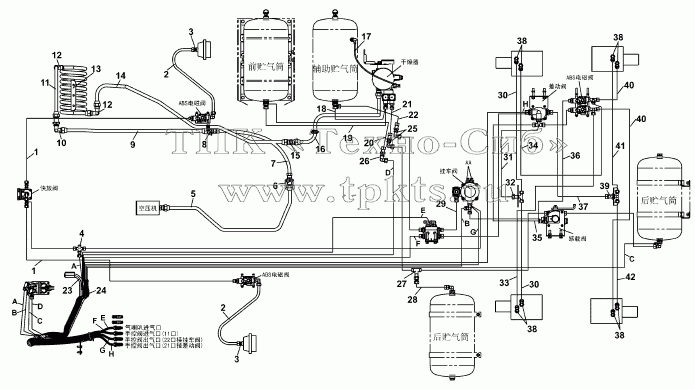

Каталоги запасных частей к грузовой технике DongFeng DFL-4251A 3506001-T0402 Распределительная схема трубопроводов пневмотормоза
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
38
38
38
39
40
40
41
42
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 35N42-06510 |
35N42-06510 |
|
Геликоидалый нейлоновый шланг пневмотормоза с фитингом в сборе |
В корзину
|
| Q40108 |
Q40108 |
|
Плоская шайба |
В корзину
|
| Q40308 |
Q40308 |
|
Пружинная шайба |
В корзину
|
| Q340B08 |
Q340B08 |
|
Гайка |
В корзину
|
| Q150B0825 |
Q150B0825 |
|
Болт |
В корзину
|
| 35ZB8A-06105 |
35ZB8A-06105 |
|
Лента |
В корзину
|
| 35ZB7-06102 |
35ZB7-06102 |
|
Лента хомута |
В корзину
|
| Q353B16 |
Q353B16 |
|
Гайка |
В корзину
|
| Q403038 |
Q403038 |
|
Пружинчатая шайба |
В корзину
|
| Q340B08 |
Q340B08 |
|
Гайка |
В корзину
|
| Q353B20 |
Q353B20 |
|
Гайка |
В корзину
|
| Q353B20 |
Q353B20 |
|
Гайка |
В корзину
|
| 35.6B2-06076 |
35.6B2-06076 |
|
Тройник |
В корзину
|
| 3,521E-07 |
3,521E-07 |
|
Соединитель пневмотормоза в сборе |
В корзину
|
| 3520C-010-A |
3520C-010-A |
|
Разделенный выключатель в сборе |
В корзину
|
| Q41020 |
Q41020 |
|
Шайба |
В корзину
|
| Q353B20 |
Q353B20 |
|
Гайка |
В корзину
|
| 35N-06032 |
35N-06032 |
|
О-кольцо |
В корзину
|
| 35N-06027 |
35N-06027 |
|
Гайка |
В корзину
|
| 35N42-06520 |
35N42-06520 |
|
Геликоидалый нейлоновый шланг пневмотормоза с фитингом в сборе |
В корзину
|
| Q41018 |
Q41018 |
|
Шайба |
В корзину
|
| Q353B18 |
Q353B18 |
|
Тонкая гайка |
В корзину
|
| Q150B0865 |
Q150B0865 |
|
Болт |
В корзину
|
| 35T01-06612 |
35T01-06612 |
|
Держатель хомута |
В корзину
|
| 35T01-06626 |
35T01-06626 |
|
Верхний хомут для трубки |
В корзину
|
| 35ZB3A-06070 |
35ZB3A-06070 |
|
Фитинг |
В корзину
|
| 35ZB3A-06070 |
35ZB3A-06070 |
|
Фитинг |
В корзину
|
| Q150B0830 |
Q150B0830 |
|
Болт |
В корзину
|
| Q40308 |
Q40308 |
|
Пружинная шайба |
В корзину
|
| 3506064-T0400 |
3506064-T0400 |
|
Тройник |
В корзину
|
| Q340B08 |
Q340B08 |
|
Гайка |
В корзину
|
| Q353B27 |
Q353B27 |
|
Гайка |
В корзину
|
| Q353B27 |
Q353B27 |
|
Гайка |
В корзину
|
| Q353B27 |
Q353B27 |
|
Гайка |
В корзину
|
| 35T01-06625 |
35T01-06625 |
|
Нижний хомут для трубки |
В корзину
|
| 1 |
RQ85010150 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 2 |
Q-22N-600W |
|
Шланг в сборе |
В корзину
|
| 3 |
35N-06153 |
|
Штуцер |
В корзину
|
| 4 |
3506064-T0402 |
|
Тройник |
В корзину
|
| 5 |
3506202-T0400 |
|
Первая стальная трубка в сборе |
В корзину
|
| 6 |
3506826-T0400 |
|
Держатель |
В корзину
|
| 7 |
35Z07-06050 |
|
Высокотермостойкий шланг в сборе |
В корзину
|
| 8 |
35ZB7-06088 |
|
Кронштейн |
В корзину
|
| 9 |
3506204-T0400 |
|
Вторая стальная трубка в сборе |
В корзину
|
| 10 |
35ZB3A-06101 |
|
Угольник |
В корзину
|
| 11 |
3506654-T0400 |
|
Третья стальная трубка |
В корзину
|
| 12 |
35T01-06101 |
|
Штуцер-угольник |
В корзину
|
| 13 |
35T01-06202 |
|
Первый воздухопровод в сборе |
В корзину
|
| 14 |
3506650-T0400 |
|
Четвертая стальная трубка в сборе |
В корзину
|
| 15 |
35ZB3A-06108 |
|
Штуцер |
В корзину
|
| 16 |
3506652-T0800 |
|
Пятая стальная трубка в сборе |
В корзину
|
| 17 |
RQ8500650 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 18 |
3506510-T0400 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 19 |
3506512-T0400 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 20 |
3506516-T0400 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 21 |
3506514-T0400 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 22 |
3506518-T0400 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 23 |
3506820-T0500 |
|
Держатель в сборе |
В корзину
|
| 24 |
3506110-T0402 |
|
Пучок нейлоновых шлангов в сборе |
В корзину
|
| 25 |
35Z61-06128 |
|
Угольник |
В корзину
|
| 26 |
35Z06A-06127 |
|
Угольник |
В корзину
|
| 27 |
3506064-T0401 |
|
Тройник |
В корзину
|
| 28 |
3506520-T0400 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 29 |
RQ8501030 |
|
Трубка нейлоновая |
В корзину
|
| 30 |
RQ8501070 |
|
Трубка в сборе |
В корзину
|
| 31 |
Q-22N-550 |
|
Гибкий шланг в сборе |
В корзину
|
| 32 |
3506821-T0402 |
|
Кронштейн |
В корзину
|
| 33 |
RQ85010140 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 34 |
RQ85010135 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 35 |
RQ85014170E |
|
Нейлоновый шланг в сборе |
В корзину
|
| 36 |
RQ85014227C |
|
Нейлоновый шланг в сборе |
В корзину
|
| 37 |
RQ85014210A |
|
Нейлоновый шланг в сборе |
В корзину
|
| 38 |
3506092-T0400 |
|
Штуцер-угольник |
В корзину
|
| 39 |
35ZB7-06032 |
|
Держатель гибких шлангов заднего моста |
В корзину
|
| 40 |
RQ85010200 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 41 |
RQ8501060 |
|
Нейлоновый шланг в сборе |
В корзину
|
| 42 |
RQ8501050 |
|
Нейлоновый шланг в сборе |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
