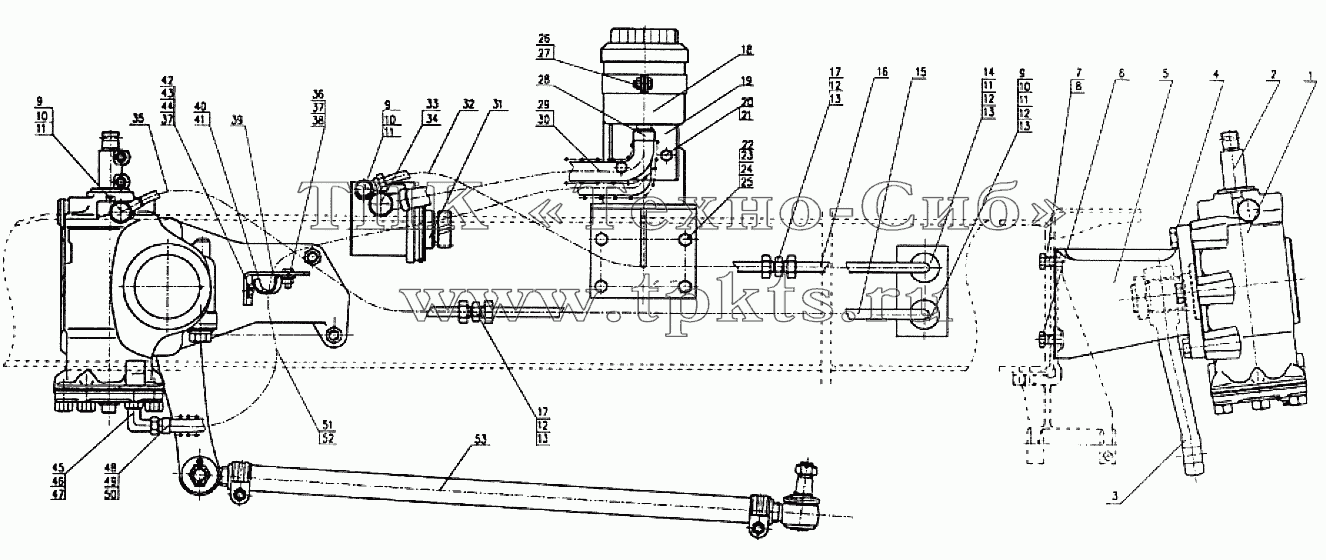

Каталоги запасных частей к грузовой технике HOWO Howo Гидравлическая рулевая система 6×2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
8
9
9
9
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
15
16
16
17
17
18
19
20
21
26
27
28
29
30
31
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 АZ9719470228 Рулевой механизм В корзину
3 WG9719470020 Рулевая сошка В корзину
4 Q151В2045ТF2 Болт В корзину
5 АZ9731470020 Рулевой кронштейн В корзину
6 Q151В1660ТF2 Болт В корзину
8 190003888627 Гайка В корзину
9 Q81714 Соединение В корзину
10 Q81818 Болт В корзину
11 Т071800 Прокладка В корзину
12 Q80014 Врезное кольцо В корзину
13 Q80114 Гайка В корзину
14 Q80414 Штуцер В корзину
15 АZ9725470091 Стальная трубка В корзину
15 А29725470092 Стальная трубка В корзину
16 АZ9725470093 Стальная трубка В корзину
16 АZ9725470094 Стальная трубка В корзину
17 Q80314 Штуцер В корзину
18 WG9725470060 Бачок гидравлической жидкости рулевого управления В корзину
19 А29725470040 Кронштейн в сборе В корзину
20 Q150В1020 Болт В корзину
21 Q33210 Гайка В корзину
26 Q150В0835 Болт В корзину
27 Q33208 Стопорная гайка В корзину
28 190003989301 Хомут В корзину
29 WG9725470120 Шланг В корзину
30 АZ9725470084 Пружинное защитное кольцо В корзину
31 WG9631470060 Гидравлический насос В корзину
31 WG9719470037 Гидравлический насос В корзину
32 АZ9725470090 Шланг высокого давления В корзину
32 АZ9725470097 Шланг высокого давления В корзину
33 АZ9160470090 Соединение В корзину
34 190003098031 Прокладка В корзину
35 WG9719470029 Стальная трубка В корзину
36 Q150В0620 Болт В корзину
37 Q40306 Пружинная шайба В корзину
38 Q340В06 Гайка В корзину
39 1397 350169 Уголок В корзину
40 138091360181 Наконечник В корзину
41 161000060211 Трубопровод В корзину
42 Q150В0630 Болт В корзину
43 Q340В06 Гайка В корзину
44 Q40206 Шайба В корзину
45 252-3407056 Штуцер В корзину
46 252-3407054 Прокладка В корзину
47 252-3407055 Гайка В корзину
48 WG9100470078 Штуцер В корзину
49 190003989336 Хомут В корзину
50 190003883242 Гайка В корзину
51 WG9725470050 Резиновый шланг В корзину
52 17017470015 Пружинное защитное кольцо В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
