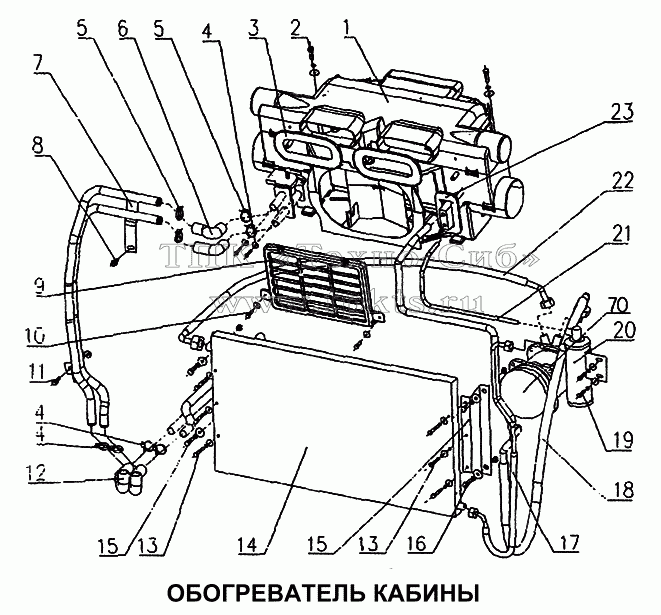

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 1 | А21630840323 | Электропроводка | В корзину | |
| 1 | АZ1630840013 | Основание корпуса | В корзину | |
| 1 | АZ1630840036 | Подвод воздуха задний | В корзину | |
| 1 | АZ1630840037 | Подвод воздуха левый | В корзину | |
| 1 | АZ1630840040 | Подвод воздуха передний | В корзину | |
| 1 | АZ1630840038 | Подвод воздуха правый | В корзину | |
| 1 | АZ1630840063 | Соединитель | В корзину | |
| 1 | АZ1630840312 | Средний корпус | В корзину | |
| 1 | АZ1630840092 | Уплотнительная планка | В корзину | |
| 1 | АZ1630840321 | Электрический переключатель скорости | В корзину | |
| 1 | АZ1630840302 | Обогреватель в сборе | В корзину | |
| 1 | АZ1630840014-1 | Мотор вентилятора | В корзину | |
| 1 | Q2714216 | Болт | В корзину | |
| 1 | АZ1630840014 | Вентилятор | В корзину | |
| 1 | АZ1630840071 | Водяной бачок | В корзину | |
| 1 | АZ1630840319 | Водяной бачок в сборе | В корзину | |
| 1 | АZ1630840091 | Водяной трубопровод | В корзину | |
| 1 | АZ1630840073 | Впускной водяной трубопровод | В корзину | |
| 1 | АZ1630840015 | Впускной трубопровод в сборе | В корзину | |
| 1 | АZ1630840072 | Выпускной водяной трубопровод | В корзину | |
| 1 | АZ1630840320 | Клапан | В корзину | |
| 1 | АZ1630840066 | Кольцо | В корзину | |
| 2 | Q40208 | Шайба | В корзину | |
| 2 | Q40308 | Пружинная шайба | В корзину | |
| 2 | Q150В0830 | Болт | В корзину | |
| 3 | АZ1630840062 | Резиновая втулка | В корзину | |
| 4 | Q40206 | Шайба | В корзину | |
| 4 | Q2714825 | Болт | В корзину | |
| 5 | 190003989340 | Стопорное кольцо | В корзину | |
| 6 | WG1642840091 | Шланг | В корзину | |
| 7 | АZ1642840013 | Стальная трубка | В корзину | |
| 8 | Q1840816 | Болт | В корзину | |
| 9 | АZ1642840084 | Защитная сетка трубопровода | В корзину | |
| 10 | Q40206 | Шайба | В корзину | |
| 10 | Q150В0620 | Болт | В корзину | |
| 11 | Q1840825 | Болт | В корзину | |
| 11 | Q33008 | Гайка | В корзину | |
| 12 | WG1642840092 | Шланг | В корзину | |
| 13 | WG1630840322 | Приборный щиток | В корзину | |
| 14 | АZ1630820312 | Электропроводка кондиционера | В корзину | |
| 15 | WG1630820313 | Температурный датчик | В корзину |
