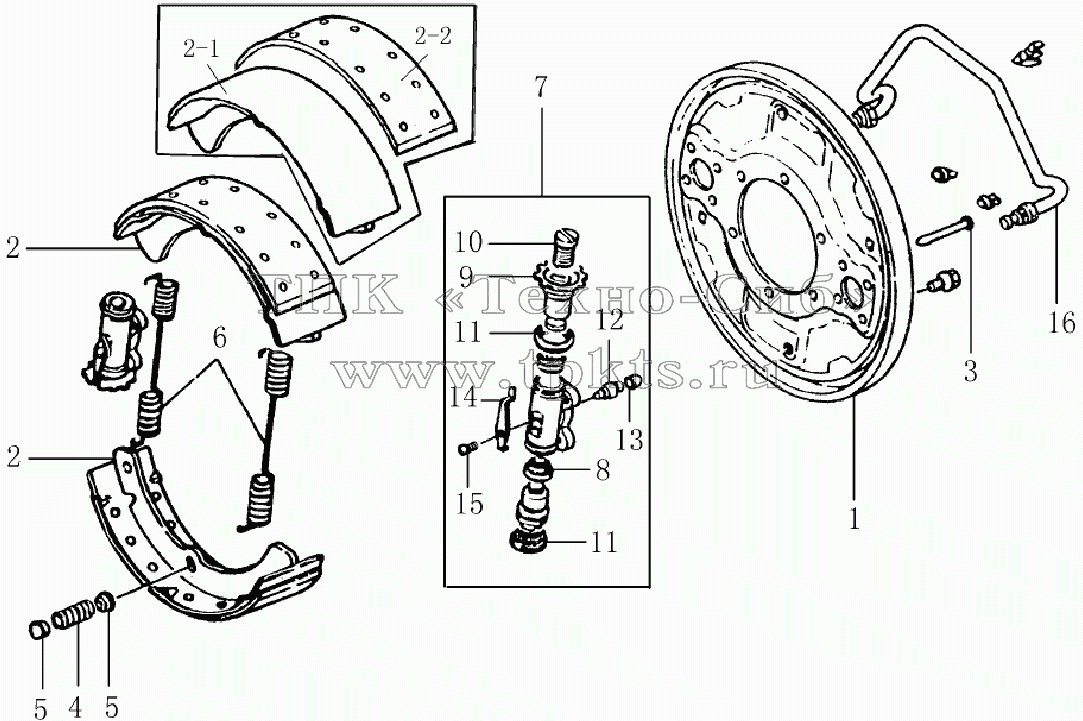

Каталоги запасных частей к грузовой технике JAC Motors HFC 1020K-D126 3502D120 Rear brake assembly
1
1
2
2
2
2
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 3501010-D120 |
3501010-D120 |
|
rear left brake unit |
В корзину
|
| HF324-04-04 |
HF324-04-04 |
|
rear wheel-brake cylinder body unit |
В корзину
|
| HF324-04-03 |
HF324-04-03 |
|
rear wheel-brake cylinder body unit |
В корзину
|
| HF324-03-03 |
HF324-03-03 |
|
rear wheel-brake cylinder body unit |
В корзину
|
| HF324-01-02-002 |
HF324-01-02-002 |
|
brake facing |
В корзину
|
| HF324-01-02-001 |
HF324-01-02-001 |
|
brake shoe |
В корзину
|
| HF324-03-01 |
HF324-03-01 |
|
rear left brake floor |
В корзину
|
| 3501020-D120 |
3501020-D120 |
|
rear right brake unit |
В корзину
|
| 1 |
HF324-04-01 |
|
rear right brake floor |
В корзину
|
| 2 |
HF324-01-02 |
|
brake shoe with friction linging unit |
В корзину
|
| 3 |
BJ1032-01-08 |
|
brake shoe press spring rod |
В корзину
|
| 4 |
BJ130-01-10 |
|
brake shoe press spring |
В корзину
|
| 5 |
BJ130-01-09 |
|
brake shoe press spring seat |
В корзину
|
| 6 |
HF324-01-03 |
|
brake shoe pull spring |
В корзину
|
| 7 |
HF324-03-04 |
|
rear wheel-brake cylinder body unit |
В корзину
|
| 8 |
ZQ3502053A |
|
wheel-brake cylinder rubber cup |
В корзину
|
| 9 |
HF324-03-03-03 |
|
rear wheel-brake cylinder piston |
В корзину
|
| 10 |
HF324-03-03-04 |
|
adjusting bolt |
В корзину
|
| 11 |
136-3501047A |
|
wheel-brake cylinder dustproof cover |
В корзину
|
| 12 |
PlugM10x1 |
|
thread plug |
В корзину
|
| 13 |
RingM10x1 |
|
sealing ring |
В корзину
|
| 14 |
HF324-03-03-05 |
|
lock piece |
В корзину
|
| 15 |
Q2140508 |
|
cross-recessed flat-head screw |
В корзину
|
| 16 |
HF324-03-02 |
|
rear brake oil pipe |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
