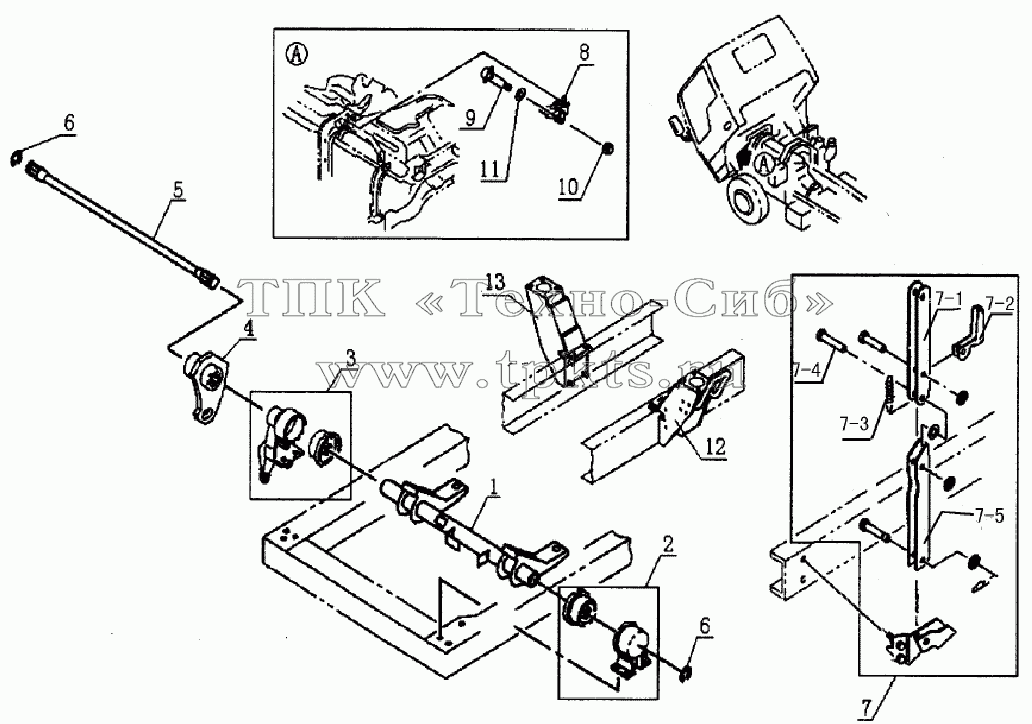

Каталоги запасных частей к грузовой технике JAC Motors HFC 1020K-D126 5002DF4JC Cab reversal mechanism
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
7-1
7-2
7-3
7-4
7-5
8
9
10
11
12
13
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
5002010DF4JC |
|
cabin front support shaft pipe unit |
В корзину
|
| 2 |
5002020DF4JC |
|
Cabin front support left bracket assy |
В корзину
|
| 3 |
5002030D0 |
|
Cabin front support right bracket assy |
В корзину
|
| 4 |
5002040D0 |
|
Torsion bar arm assy |
В корзину
|
| 5 |
5002041D0 |
|
Torsion bar |
В корзину
|
| 6 |
5002044E0 |
|
Gripping ring |
В корзину
|
| 7 |
5002050DF4JC |
|
Bracket assy, cabin rear support |
В корзину
|
| 7-1 |
5002051B1 |
|
cabin upsupport bar |
В корзину
|
| 7-2 |
5002052E0 |
|
cabin rear support lock arm |
В корзину
|
| 7-3 |
5002053E0 |
|
return spring |
В корзину
|
| 7-4 |
5002054E0 |
|
return spring lock shaft |
В корзину
|
| 7-5 |
5002061D0 |
|
cabin down support bar |
В корзину
|
| 8 |
5002090DF4JC |
|
Cabin support assy |
В корзину
|
| 9 |
5002093E0 |
|
top support rod and cabin axle pin |
В корзину
|
| 10 |
Q340B08 |
|
Nut |
В корзину
|
| 11 |
Q41808 |
|
Washer |
В корзину
|
| 12 |
5002270DF4JC |
|
Caabin rear-left support assy |
В корзину
|
| 13 |
5002280DF4JC |
|
cabin rear-right support unit |
В корзину
|
