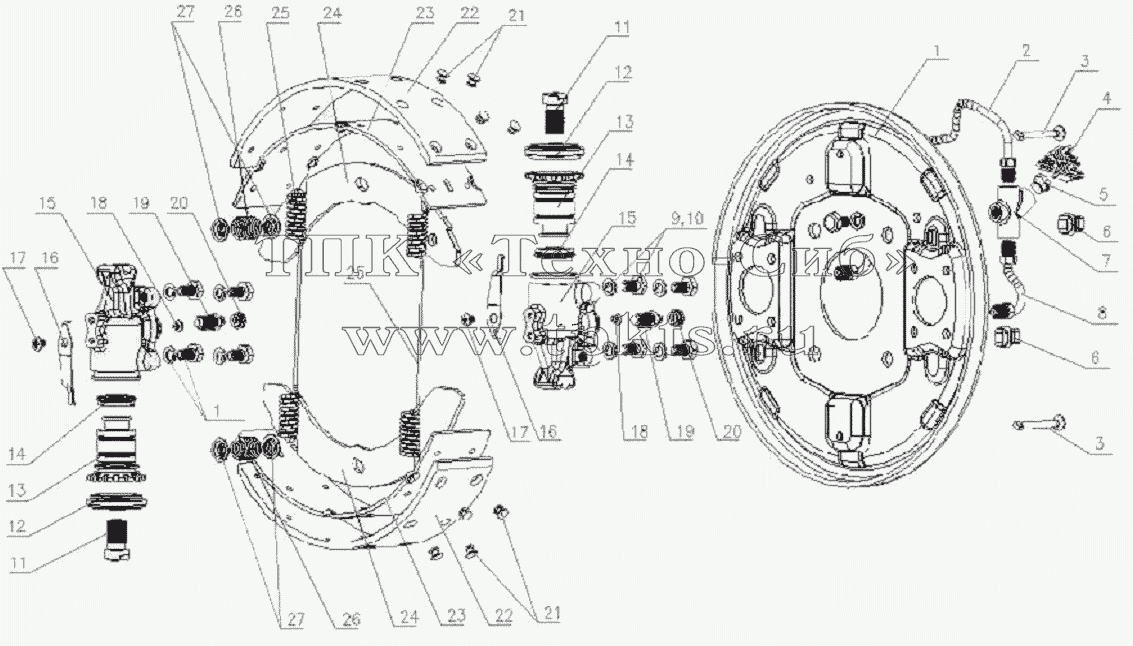

Каталоги запасных частей к грузовой технике JAC Motors HFC 1020K-D134 3501D120XZ Front brake assembly
1
1
1
2
2
3
3
4
5
6
6
7
8
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 3501010D120XZ |
3501010D120XZ |
|
front left brake unit |
В корзину
|
| 3501110D120 |
3501110D120 |
|
front left wheel cylinder body |
В корзину
|
| 3501020D120XZ |
3501020D120XZ |
|
front brake unit |
В корзину
|
| 1 |
HFC1020-3501031 |
|
front left brake floor |
В корзину
|
| 1 |
HFC1020-3501032 |
|
front right brake floor |
В корзину
|
| 2 |
XH1026-3501070B |
|
front left brake front-placing oil pipe unit |
В корзину
|
| 2 |
XH1026-3501075B |
|
front right brake front-placing oil pipe unit |
В корзину
|
| 3 |
BJ130-3501034B |
|
brake shoe press spring pull rod |
В корзину
|
| 4 |
ZQ3501172-07 |
|
hose clip |
В корзину
|
| 5 |
plug05 |
|
dustproof plug |
В корзину
|
| 6 |
ZQ3501017-07 |
|
adjust gap hole rubber plug |
В корзину
|
| 7 |
XH1026-3501059B |
|
three-way joint |
В корзину
|
| 8 |
XH1026-3501060B |
|
front left brake rear-placed oil pipe unit |
В корзину
|
| 8 |
XH1026-3501065B |
|
front right brake rear-placed oil pipe unit |
В корзину
|
| 9 |
Q150B0814 |
|
hew screw |
В корзину
|
| 10 |
Q40308 |
|
spring washer |
В корзину
|
| 11 |
NPR3501304-01 |
|
wheel cylinder adjust gap screw |
В корзину
|
| 12 |
D120-3501212 |
|
front wheel cylinder protect cover |
В корзину
|
| 13 |
NPR3501302-02 |
|
wheel cylinder adjust gap piston |
В корзину
|
| 14 |
NPR3501303-02 |
|
front wheel cylinder rubber cup |
В корзину
|
| 15 |
3501110D120 |
|
front left wheel cylinder body |
В корзину
|
| 16 |
D120-3501033 |
|
adjust gap lock spring |
В корзину
|
| 17 |
D120-3501034B |
|
cross-recessed flat-head screw |
В корзину
|
| 18 |
connect pipe11 |
|
NO.3 connect pipe conical seat |
В корзину
|
| 19 |
screw34A |
|
air bleed screw |
В корзину
|
| 20 |
plug03 |
|
air bleed dustproof plug |
В корзину
|
| 21 |
Q4760508 |
|
rivet |
В корзину
|
| 22 |
3502040-D |
|
brake facing |
В корзину
|
| 23 |
3501200D120 |
|
brake shoe |
В корзину
|
| 24 |
D120-3501023 |
|
brake shoe reinforcing rib |
В корзину
|
| 25 |
ZQ3501018-07 |
|
brake shoe return spring |
В корзину
|
| 26 |
XH1026-3501034 |
|
brake shoe press spring |
В корзину
|
| 27 |
760-3501031 |
|
brake shoe press spring seat |
В корзину
|
