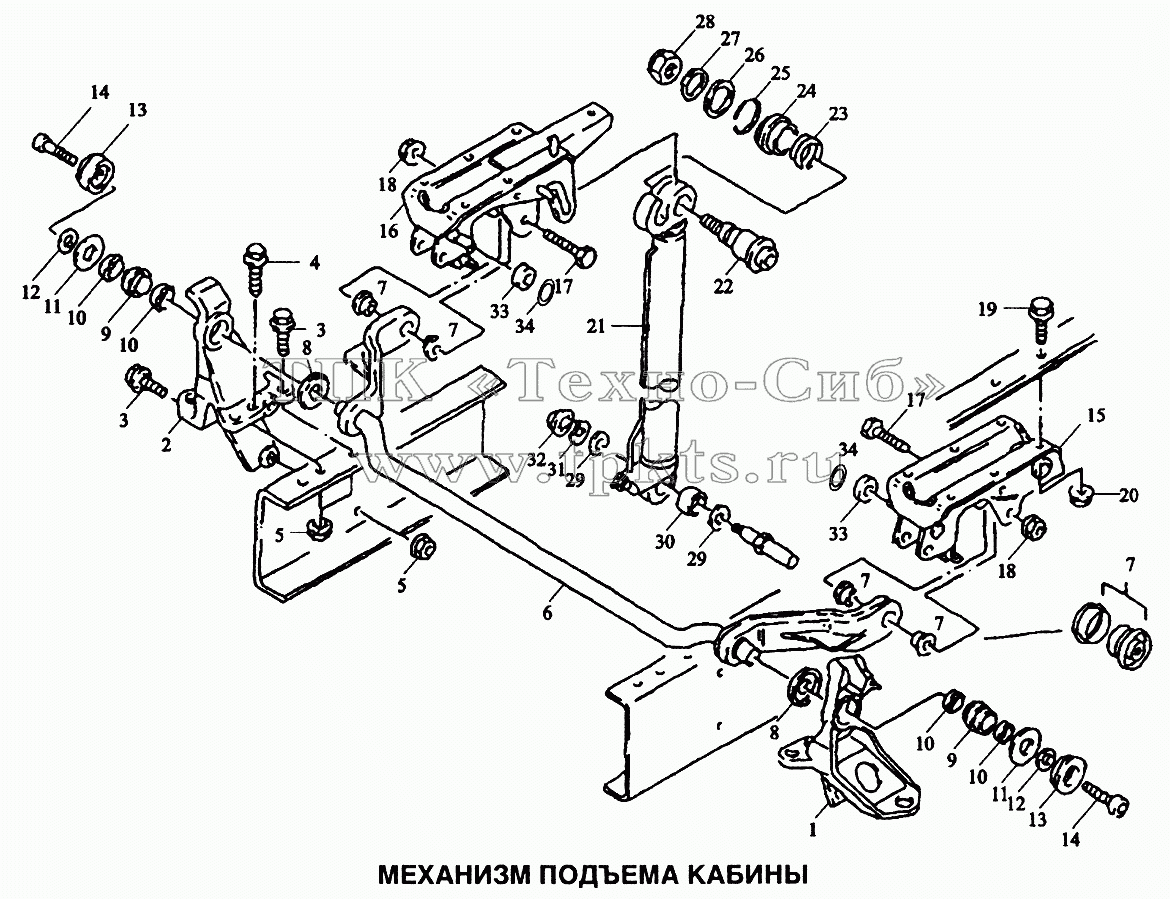

Каталоги запасных частей к грузовой технике Shaanxi SX-3255-DR 3804B 6х4 Механизм подъема кабины
1
2
3
3
4
5
5
5
5
6
7
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 81.96210.0407 |
81.96210.0407 |
|
Шайба |
В корзину
|
| DZ1643820031 |
DZ1643820031 |
|
Цилиндр гидравлический |
В корзину
|
| DZ1643820050 |
DZ1643820050 |
|
Цилиндр гидравлический |
В корзину
|
| D21643820030 |
D21643820030 |
|
Цилиндр гидравлический |
В корзину
|
| 1 |
81.41720.6061 |
|
Левый кронштейн передней подвески |
В корзину
|
| 2 |
81.41720.6060 |
|
Правый кронштейн передней подвески |
В корзину
|
| 3 |
06.02813.4913 |
|
Болт М14х40 |
В корзину
|
| 4 |
06.02813.4915 |
|
Болт М14х55 |
В корзину
|
| 5 |
81.41715.6010 |
|
Гайка М14х1,5-10-МАN183-В1 |
В корзину
|
| 5 |
06.11251.2005 |
|
Гайка М14х1,5-10-МАN183-В1 |
В корзину
|
| 6 |
81.96210.0437 |
|
Тяга |
В корзину
|
| 7 |
81.90713.0909 |
|
Пробка |
В корзину
|
| 8 |
06.36950.0510 |
|
Шайба 33х65х6-SТ/GI |
В корзину
|
| 9 |
81.96503.0129 |
|
Подшипник |
В корзину
|
| 10 |
81.96101.0638 |
|
Шайба 35,5х47х5-РUR |
В корзину
|
| 11 |
06.15013.0415 |
|
Шайба 32х70х4-РАF |
В корзину
|
| 12 |
[Шайба А15х28х2,5-200НV-МАN183-В1] |
|
Шайба А15х28х2,5-200НV-МАN183-В1 |
В корзину
|
| 13 |
06.02099.0211 |
|
Шайба уплотнительная |
В корзину
|
| 14 |
81.41720.5341 |
|
Болт М14х30 |
В корзину
|
| 15 |
81.41720.5340 |
|
Кронштейн левый в сборе |
В корзину
|
| 16 |
06.01499.0150 |
|
Кронштейн правый в сборе |
В корзину
|
| 17 |
06.11241.0117 |
|
Гайка |
В корзину
|
| 18 |
06.01739.0054 |
|
Гайка АМ16х1,5-10-А3С |
В корзину
|
| 19 |
[Болт М12х1,5х35-8,8-А-МАN183-А3С] |
|
Болт М12х1,5х35-8,8-А-МАN183-А3С |
В корзину
|
| 20 |
06.11222.6507 |
|
Гайка |
В корзину
|
| 21 |
81.41723.6099 |
|
Цилиндр гидравлический М12х1,5-МАN183-В1 |
В корзину
|
| 22 |
81.91020.0734 |
|
Болт |
В корзину
|
| 23 |
81.97602.0764 |
|
Пружина 1,6х32,4х25-Х12СRNI177К |
В корзину
|
| 24 |
81.41723.0064 |
|
Шайба |
В корзину
|
| 25 |
81.90820.0500 |
|
Шайба-фиксатор А23,2х1,25 |
В корзину
|
| 26 |
81.90713.0697 |
|
Шайба 25х38х3-РЕ |
В корзину
|
| 27 |
81.90713.0696 |
|
Шайба 16,2х36х4-SТ2К32-А4С |
В корзину
|
| 28 |
06.11241.0117 |
|
Гайка |
В корзину
|
| 29 |
81.90712.0983 |
|
Шайба |
В корзину
|
| 30 |
81.96502.0867 |
|
Шайба уплотнительная 29,5х40х7-РUR |
В корзину
|
| 31 |
81.90713.0695 |
|
Шайба 18,2х44х3-SТ50-2-А3С |
В корзину
|
| 32 |
06.11241.0321 |
|
Гайка АМ18х2-10-МАN183-В1 |
В корзину
|
| 33 |
81.95801.0114 |
|
Шайба 20х40х20 |
В корзину
|
| 34 |
06.29010.0117 |
|
Шайба 20х1,20-ZNРНR5F |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
