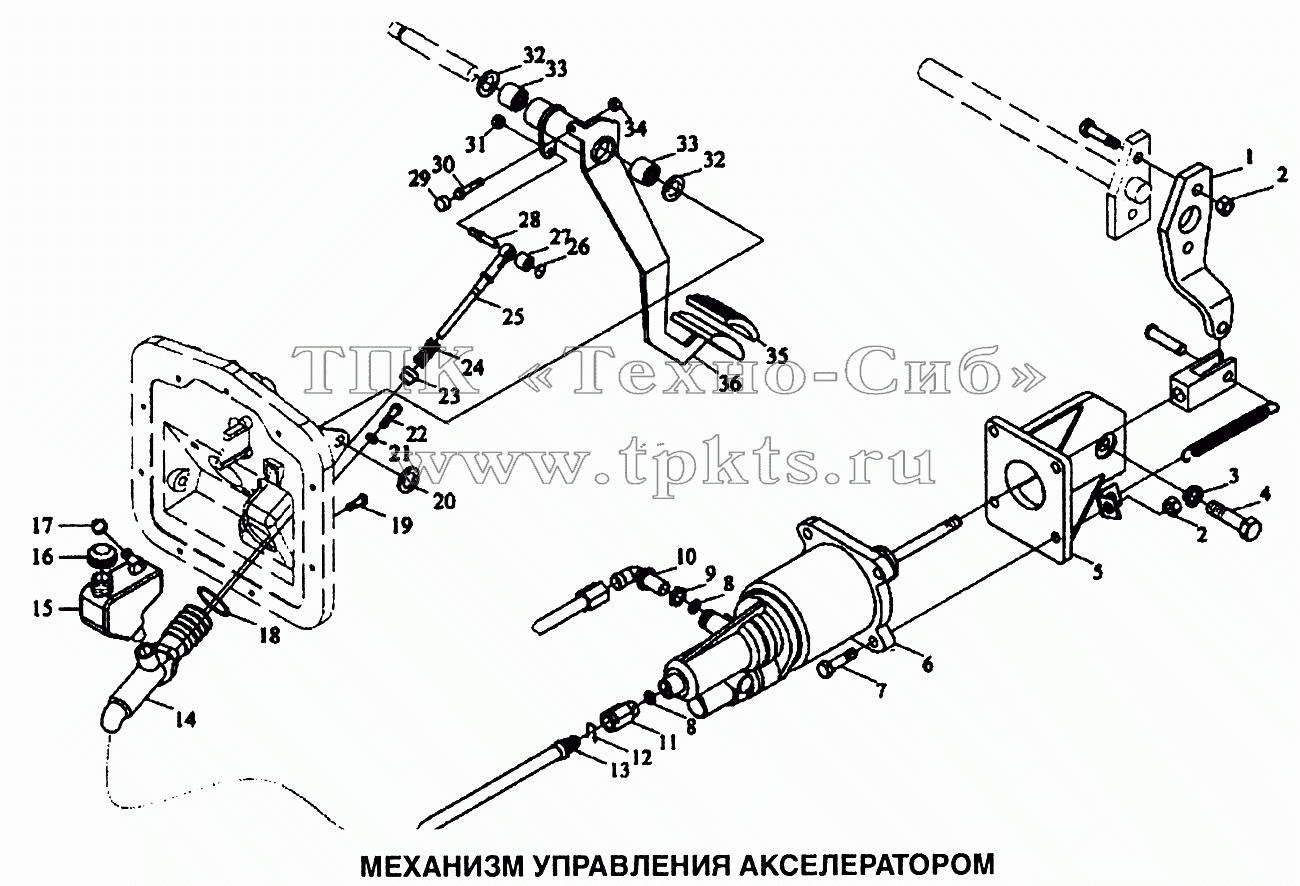

Каталоги запасных частей к грузовой технике Shaanxi SX-3255-DR 3804B 6х4 Механизм управления акселератором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 DZ9112230020 Кронштейн В корзину
2 Q33210 Гайка В корзину
3 Q40314 Шайба пружинная В корзину
4 Q151В1435 Болт В корзину
5 DZ9112230010 Кронштейн В корзину
6 DZ9112230177 Пневмоусилитель В корзину
7 Q150В1045 Болт В корзину
8 190003098015 Уплотнительное кольцо В корзину
9 190003871534 Гайка В корзину
10 DZ9112230012 Соединение трубка В корзину
11 DZ9112230211 Переходник В корзину
12 DZ9112230212 Замок В корзину
13 DZ9112230011 Маслопровод В корзину
14 81.30715.6135 Рабочий цилиндр сцепления В корзину
15 81.31110.0003 Бачок В корзину
16 81.90310.6001 Крышка В корзину
17 81.96410.0197 Шайба пружинная В корзину
18 06.56930.1973 Кольцо уплотнительное В корзину
19 81.96002.0384 Болт В корзину
20 06.29050.0116 Кольцо стопорное В корзину
21 06.15013.0411 Шайба А8,4х16х1,6-200НV-МАN183-В1 В корзину
22 06.01283.3113 Болт В корзину
23 81.97680.0072 Втулка В корзину
24 06.46080.0422 Пружина В корзину
25 81.91020.0686 Шток регулировочный В корзину
26 06.29050.0111 Кольцо В корзину
27 06.33719.0018 Подшипник шариковый В корзину
28 81.91020.0611 Вал В корзину
29 81.96020.0369 Резиновый колпачок В корзину
30 06.01283.3115 Болт М8х25-8,8-МАN183-В1 В корзину
31 06.11240.0406 Замок гайка В корзину
32 06.15114.0418 Регулирующая шайба В корзину
33 06.33719.0005 Подшипник шариковый В корзину
34 06.11064.2114 Гайка ВМ8-04-А2С В корзину
35 81.48227.0006 Пыльник В корзину
36 81.48225.5119 Панель В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
