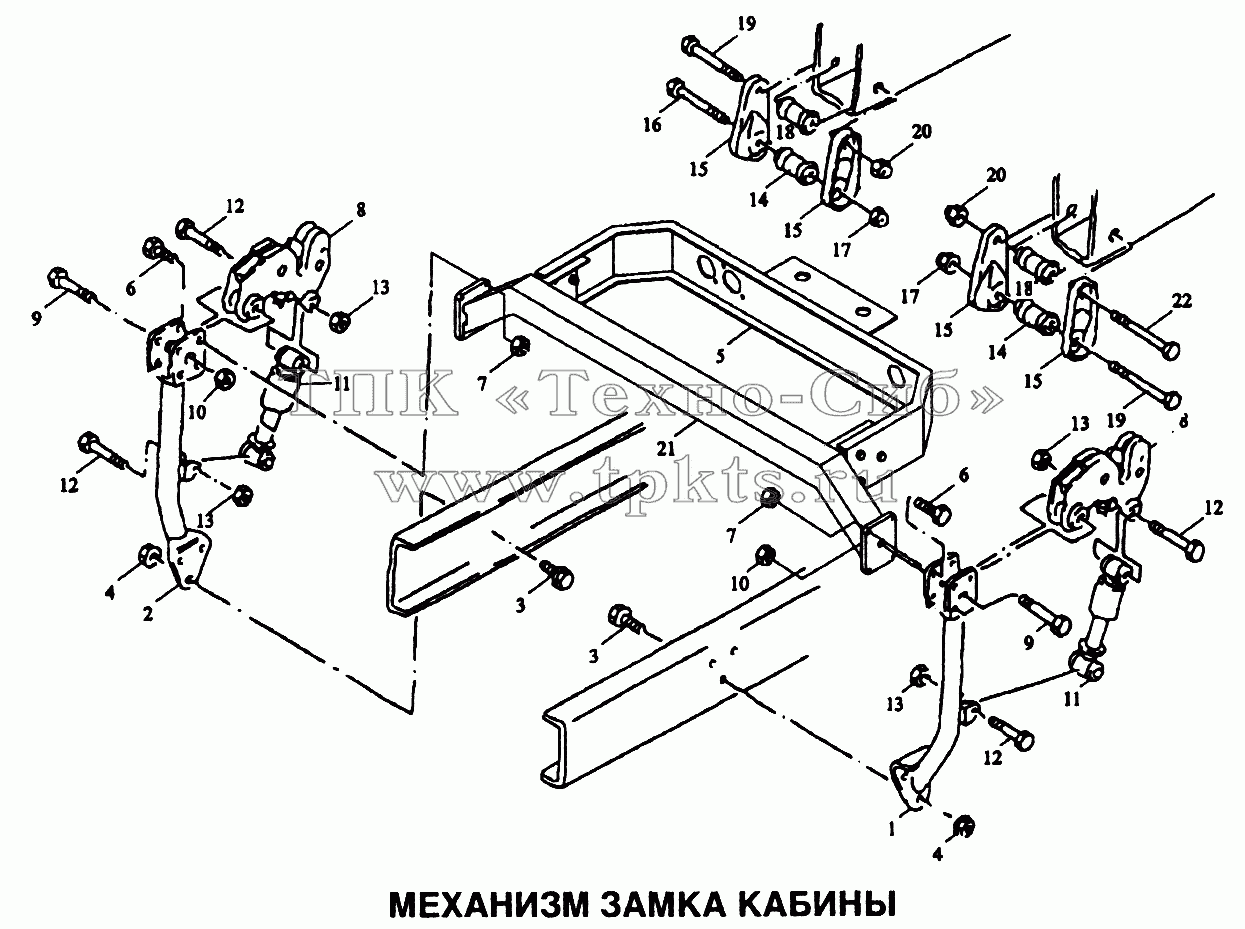

Каталоги запасных частей к грузовой технике Shaanxi SX-3255-DR 3804B 6х4 Механизм замка кабины
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
17
17
18
18
19
19
20
20
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| DZ1643440030 |
DZ1643440030 |
|
Рама в сборе |
В корзину
|
| DZ1643440020 |
DZ1643440020 |
|
Кронштейн подвески левой задней |
В корзину
|
| DZ1642440060 |
DZ1642440060 |
|
Кронштейн подвески левой задней 100 |
В корзину
|
| DZ1640440020 |
DZ1640440020 |
|
Кронштейн подвески левой задней 780 |
В корзину
|
| DZ1643440010 |
DZ1643440010 |
|
Кронштейн подвески правой задней |
В корзину
|
| DZ1642440050 |
DZ1642440050 |
|
Кронштейн подвески правой задней 100 |
В корзину
|
| DZ1640440010 |
DZ1640440010 |
|
Кронштейн подвески правой задней 780 |
В корзину
|
| DZ1640440045 |
DZ1640440045 |
|
Рама в сборе |
В корзину
|
| DZ1642440055 |
DZ1642440055 |
|
Рама в сборе |
В корзину
|
| 1 |
81.41701.5344 |
|
Кронштейн подвески левой задней |
В корзину
|
| 2 |
81.41701.5345 |
|
Кронштейн подвески правой задней |
В корзину
|
| 3 |
Q150В1440 |
|
Болт |
В корзину
|
| 4 |
Q33414 |
|
Гайка |
В корзину
|
| 5 |
DZ1640440036 |
|
Рама в сборе |
В корзину
|
| 6 |
Q150В1225 |
|
Болт М12х1,5х22-М8.8-А3С |
В корзину
|
| 7 |
Q33412 |
|
Болт ВМ12х1,5-8-МАN183-В1 |
В корзину
|
| 8 |
81.61851.6020 |
|
Замок кабины |
В корзину
|
| 9 |
Q150В1690 |
|
Болт М16х1,5х90-8 |
В корзину
|
| 10 |
Q33416 |
|
Гайка |
В корзину
|
| 11 |
81.41722.6013 |
|
Цилиндр гидравлический |
В корзину
|
| 12 |
Q150В1470 |
|
Болт М14х1,5х65-8,8-МАN183-В1 |
В корзину
|
| 13 |
Q33414 |
|
Гайка |
В корзину
|
| 14 |
81.96210.0462 |
|
Втулка |
В корзину
|
| 15 |
81.61851.0008 |
|
Крепежная пластина |
В корзину
|
| 16 |
Q150В1470 |
|
Болт М14х1,5х65-8,8-МАN183-В1 |
В корзину
|
| 17 |
Q33414 |
|
Гайка |
В корзину
|
| 18 |
81.96210.0364 |
|
Втулка |
В корзину
|
| 19 |
Q150В16110 |
|
Болт М16х1,5х110-8,8-А3С |
В корзину
|
| 20 |
Q33416 |
|
Гайка |
В корзину
|
| 21 |
DZ1643440070 |
|
Рама U-формы в сборе |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
