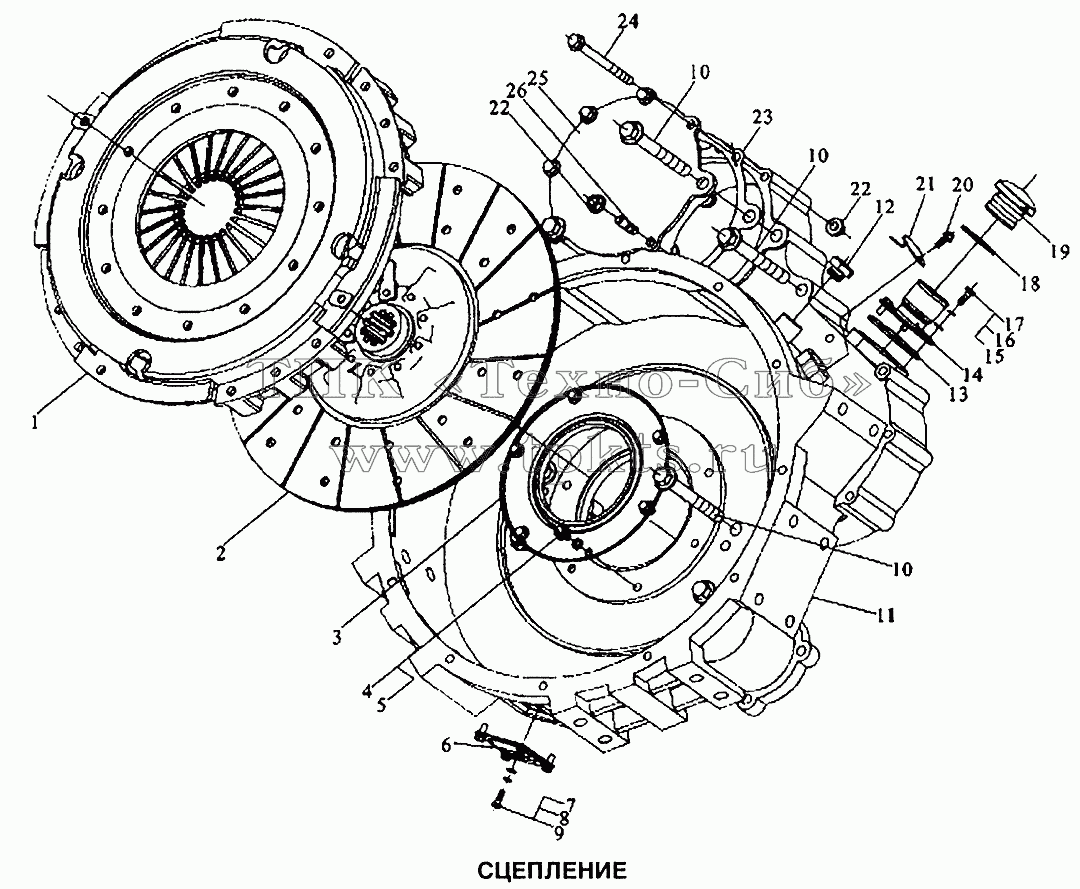

Каталоги запасных частей к грузовой технике Shaanxi SX-3255-DR 3804B 6х4 Сцепление
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
L3000-1600050 |
|
Диск в сборе |
В корзину
|
| 2 |
L3000-1600040 |
|
Ведомый диск в сборе |
В корзину
|
| 3 |
М3400-1600440А |
|
Кольцо |
В корзину
|
| 4 |
Q150В0814 |
|
Болт с шестигранной головкой М8х14 |
В корзину
|
| 5 |
Q40308 |
|
Шайба пружинная |
В корзину
|
| 6 |
В3000-1600021 |
|
Крышка |
В корзину
|
| 7 |
Q40106 |
|
Шайба 8х16х2-SТ-А3С |
В корзину
|
| 8 |
Q40306 |
|
Шайба |
В корзину
|
| 9 |
Q150В0616 |
|
Болт с шестигранной головкой М6х16 |
В корзину
|
| 10 |
Q18414120ТF2 |
|
Болт с шестигранной головкой М14х120 |
В корзину
|
| 11 |
М3400-1600401А |
|
Картер маховика |
В корзину
|
| 12 |
Q617В18 |
|
Заглушка М18х1,5 |
В корзину
|
| 13 |
В3000-1003032 |
|
Прокладка |
В корзину
|
| 14 |
В3000-1003042 |
|
Седло крышки заливки масла |
В корзину
|
| 15 |
Q40106 |
|
Шайба 8х16х2-SТ-А3С |
В корзину
|
| 16 |
Q40306 |
|
Шайба |
В корзину
|
| 17 |
Q150В0616 |
|
Болт с шестигранной головкой М6х16 |
В корзину
|
| 18 |
150-1003043 |
|
Уплотнение |
В корзину
|
| 19 |
150-1003041Е |
|
Крышка |
В корзину
|
| 20 |
Q1840615 |
|
Болт с шестигранной головкой М6х15 |
В корзину
|
| 21 |
L3000-1600016 |
|
Крышка картера маховика |
В корзину
|
| 22 |
Q32010 |
|
Гайка М10 |
В корзину
|
| 23 |
М3400-1600006А |
|
Прокладка |
В корзину
|
| 24 |
Q18410120 |
|
Болт с шестигранной головкой М10х120 |
В корзину
|
| 25 |
М3400-1600007А |
|
Крышка |
В корзину
|
| 26 |
Q150В0616 |
|
Болт с шестигранной головкой М6х16 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
