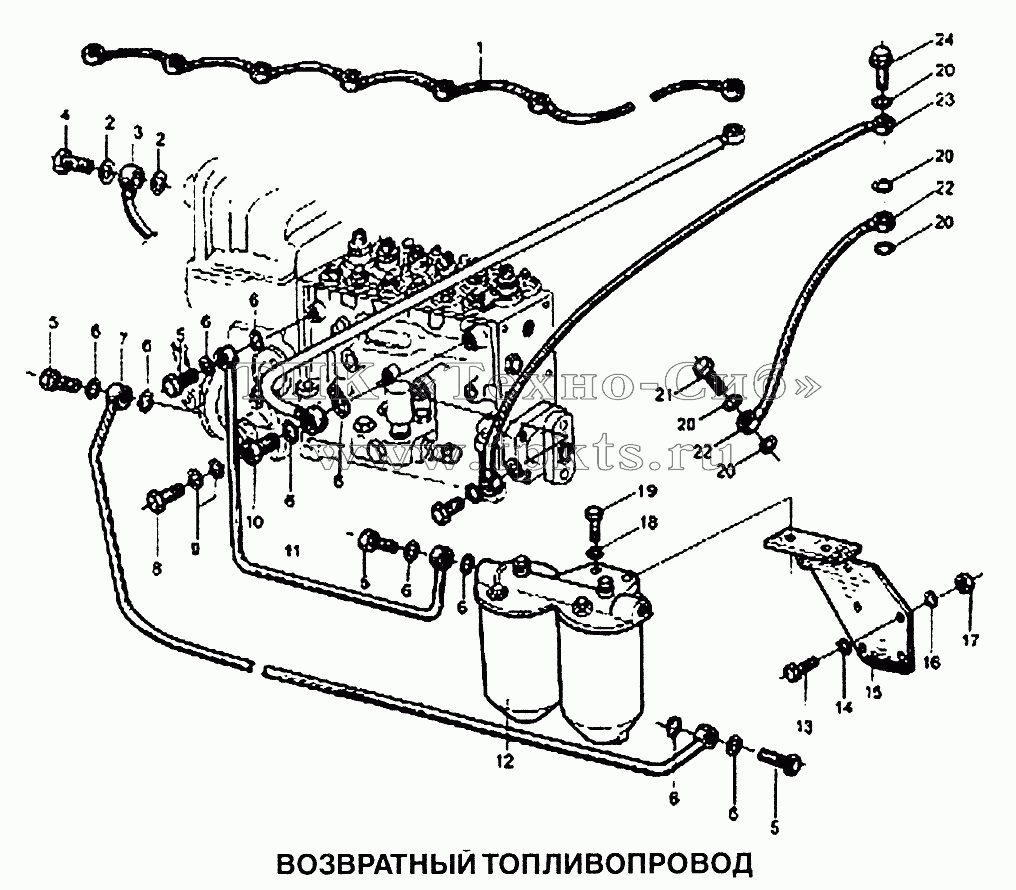

Каталоги запасных частей к грузовой технике Shaanxi SX-3255-DR 3804B 6х4 Топливопровод возвратный
1
2
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
22
23
24
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 612600080201 |
612600080201 |
|
Шайба уплотнительная |
В корзину
|
| 90003802527 |
90003802527 |
|
Болт МI0х30 DIN933 |
В корзину
|
| 1 |
61500080095 |
|
Возвратная топливная магистраль |
В корзину
|
| 2 |
90003098012 |
|
Шайба уплотнительная А12х15,5 D07603 |
В корзину
|
| 3 |
61560080284 |
|
Соединение воздушной трубки |
В корзину
|
| 4 |
90003962612 |
|
Болт А6D07623 |
В корзину
|
| 5 |
90003962621 |
|
Болт А8D07623 |
В корзину
|
| 6 |
612600080200 |
|
Сальник |
В корзину
|
| 7 |
АZ1560080017 |
|
Соединение топливной трубки |
В корзину
|
| 8 |
90003962603 |
|
Болт А3DIN7623 |
В корзину
|
| 9 |
90003098008 |
|
Шайба уплотнительная А8х11,5 DIN7603 |
В корзину
|
| 10 |
609080037 |
|
Болт |
В корзину
|
| 11 |
АZ1560080018 |
|
Топливная трубка |
В корзину
|
| 12 |
614080295А |
|
Топливный фильтр |
В корзину
|
| 13 |
90003802523 |
|
Болт М10х25 D00933 |
В корзину
|
| 14 |
90003932024 |
|
Шайба пружинная В10 D00137 |
В корзину
|
| 15 |
61560080094 |
|
Кронштейн |
В корзину
|
| 16 |
90003930012 |
|
Шайба 10,5 D07340 |
В корзину
|
| 17 |
90003888452 |
|
Гайка заклепная VМ10 D00980 |
В корзину
|
| 18 |
90003932016 |
|
Шайба пружинная разрезная В12 DIN137 |
В корзину
|
| 19 |
90003802627 |
|
Болт М12х30 DIN933 |
В корзину
|
| 20 |
90003098010 |
|
Шайба уплотнительная |
В корзину
|
| 21 |
90003962607 |
|
Болт А4DIN7623-6S-3АС |
В корзину
|
| 22 |
61560070011А |
|
Входящая масляная трубка |
В корзину
|
| 23 |
61560070012А |
|
Входящая масляная трубка |
В корзину
|
| 24 |
Z61560070012 |
|
Болт |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
