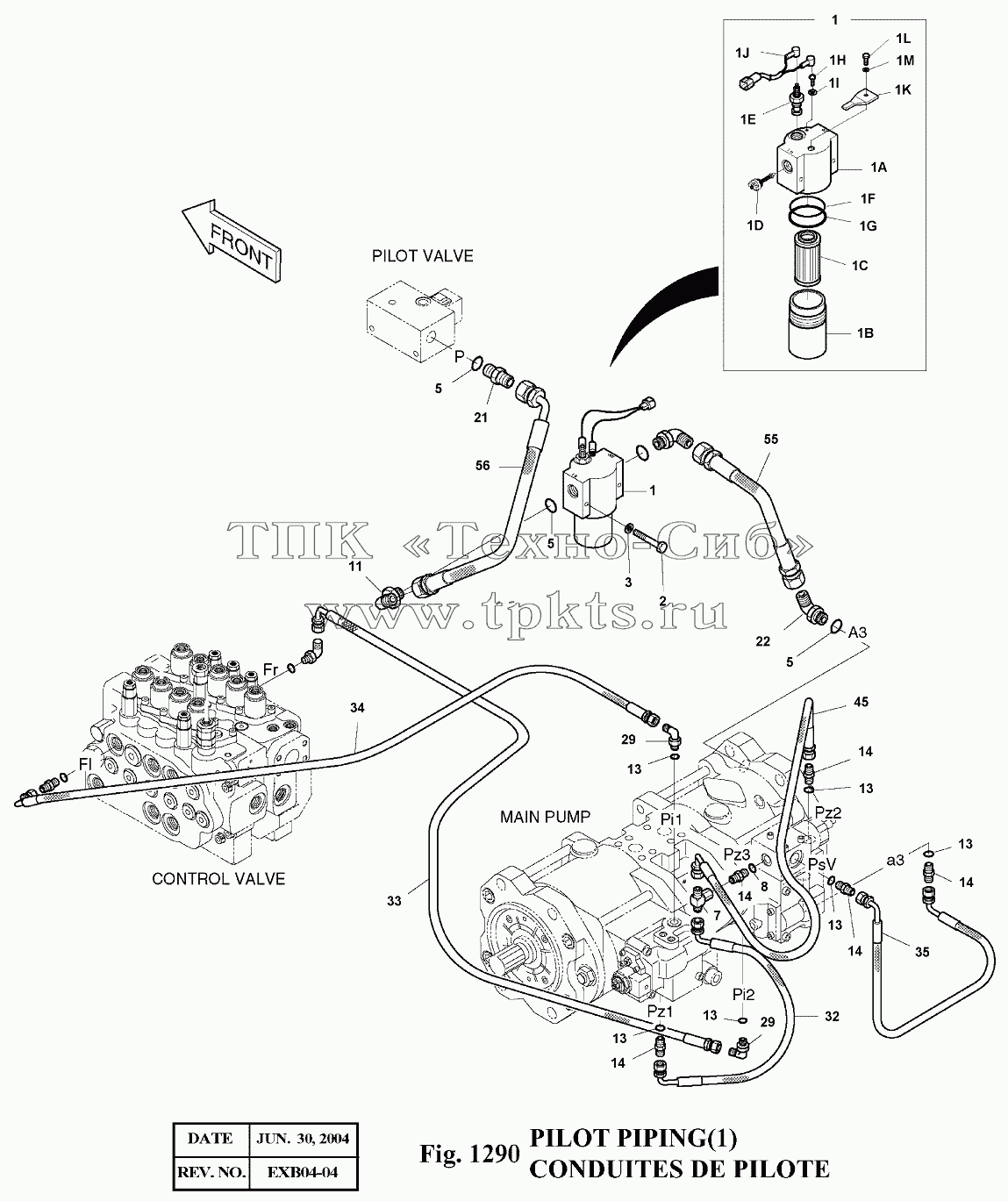

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 471-00075A | FILTER;PILOT | В корзину | |
2 | S0553753 | BOLT M6X1.0X55 | В корзину | |
3 | S5102303 | WASHER;SPRING M6 | В корзину | |
5 | S8000181 | O-RING | В корзину | |
7 | 2181-4125 | TEE 3-PF1/4 | В корзину | |
8 | S8000141 | O-RING | В корзину | |
11 | 2181-1702D2 | ELBOW | В корзину | |
13 | S8000111 | O-RING | В корзину | |
14 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | В корзину | |
21 | 2181-1126D6 | ADAPTER | В корзину | |
22 | 2181-2419D3 | ELBOW | В корзину | |
29 | 2181-1702D4 | ELBOW | В корзину | |
32 | 2184-1045D112 | HOSE PF1/4-510L | В корзину | |
33 | 2184-1046D73 | HOSE PF1/4-1900L | В корзину | |
34 | 2184-1046D62 | HOSE PF1/4-1850L | В корзину | |
35 | 2184-1061D13 | HOSE PF1/4-620L | В корзину | |
45 | 2184-1045D112 | HOSE PF1/4-510L | В корзину | |
55 | 2184-1026D337 | HOSE PF1/2-310L | В корзину | |
56 | 2184-1036D286 | HOSE PF1/2-360L | В корзину | |
101 | BUCKET;WELD | В корзину | ||
102 | 2472-7003 | CASE | В корзину | |
103 | 2471-1154 | ELEMENT;PILOT FILTER | В корзину | |
104 | 2426-1237 | VALVE;BY-PASS | В корзину | |
105 | 2471-1155A | INDICATOR | В корзину | |
106 | Y-3738-04 | RING;BACK UP | В корзину | |
107 | Y-3738-05 | O-RING | В корзину | |
108 | BUCKET;WELD | В корзину | ||
109 | BUCKET;WELD | В корзину | ||
110 | 530-00236 | HARNESS;PILOT FILTER | В корзину | |
111 | 2197-1661 | BRACKET;HOUSING W9 | В корзину | |
112 | S0508653 | BOLT M8X1.25X16 | В корзину | |
113 | S5102503 | WASHER;SPRING | В корзину | |
400-01357 | 400-01357 | PILOT PIPING | В корзину |
