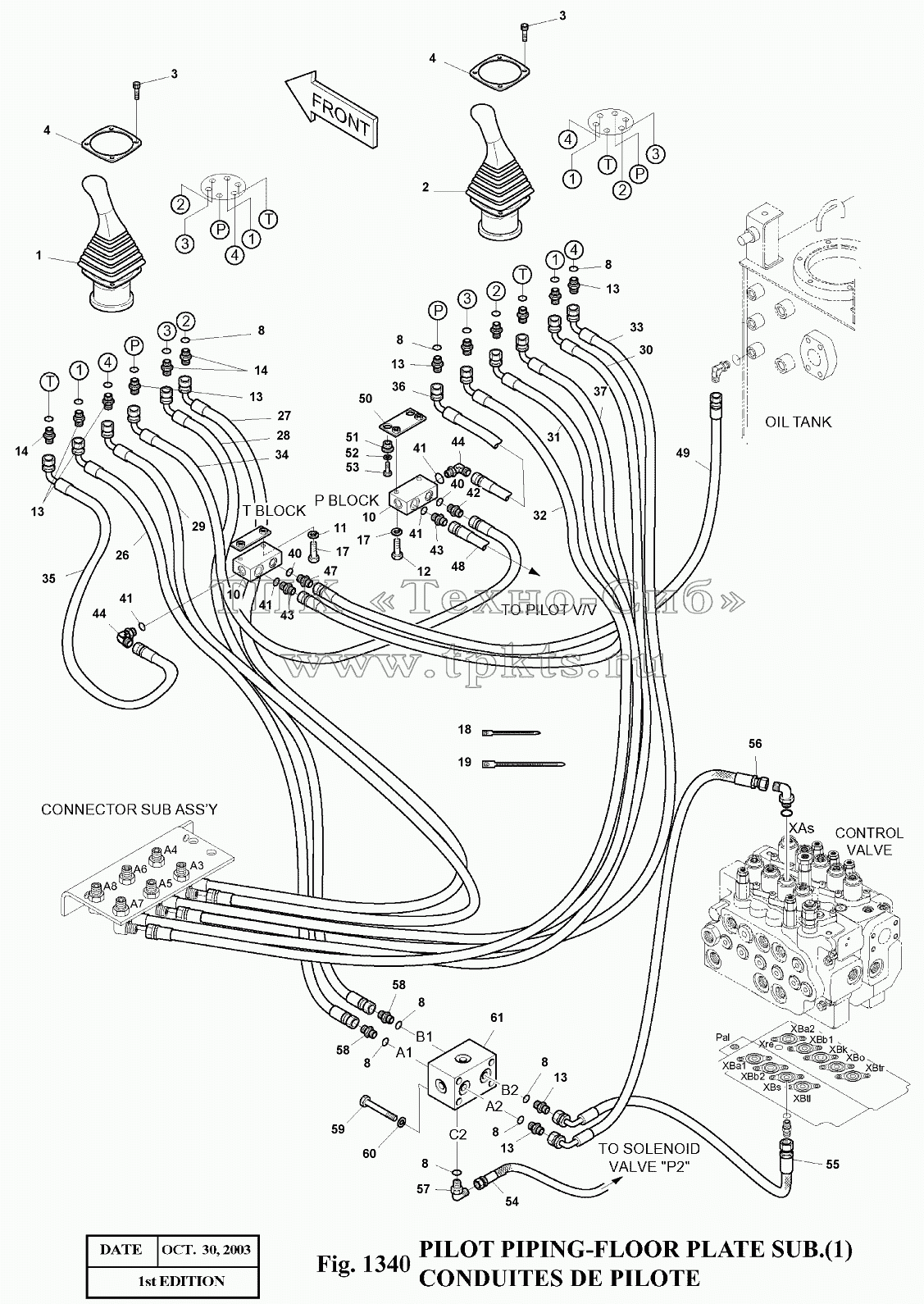

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 420-00342A | REMOTE CONTROL VALVE(L.H) | В корзину | |
2 | 420-00343A | REMOTE CONTROL VALVE(R.H) | В корзину | |
3 | S2205066 | BOLT;SOCKET M6X1.0X25 | В корзину | |
4 | 2621-2752 | PLATE | В корзину | |
8 | S8000111 | O-RING | В корзину | |
10 | 2423-1470 | BLOCK | В корзину | |
11 | S0558653 | BOLT M10X1.5X55 | В корзину | |
12 | S0558753 | BOLT M10X1.5X60 | В корзину | |
13 | 2181-1126D89 | ADAPTER | В корзину | |
14 | 2181-1126D120 | ADAPTER PFO1/4-PF3/8 | В корзину | |
17 | S5102603 | WASHER;SPRING M10 | В корзину | |
18 | 2124-1622D1 | CLIP;BAND (146L) | В корзину | |
19 | 2124-1622D2 | CLIP;BAND (200L) | В корзину | |
26 | 2184-1267D3 | HOSE PF3/8-1700L | В корзину | |
27 | 2184-1267D14 | HOSE PF3/8-1600L | В корзину | |
28 | 2184-1267D3 | HOSE PF3/8-1700L | В корзину | |
29 | 2184-1267D14 | HOSE PF3/8-1600L | В корзину | |
30 | 2184-1060D145 | HOSE PF3/8-1700L | В корзину | |
31 | 2184-1060D145 | HOSE PF3/8-1700L | В корзину | |
32 | 2184-1060D145 | HOSE PF3/8-1700L | В корзину | |
33 | 2184-1060D145 | HOSE PF3/8-1700L | В корзину | |
34 | 2184-1267D9 | HOSE PF3/8-1950L | В корзину | |
35 | 2184-1267D10 | HOSE PF3/8-2050L | В корзину | |
36 | 2184-1060D151 | HOSE PF3/8-1950L | В корзину | |
37 | 2184-1060D151 | HOSE PF3/8-1950L | В корзину | |
40 | S8000181 | O-RING | В корзину | |
41 | S8000141 | O-RING | В корзину | |
42 | 2471-1135 | FILTER;ADAPTER | В корзину | |
43 | 2181-1126D7 | ADAPTER PFO3/8-PF3/8 | В корзину | |
44 | 2181-1702D5 | ELBOW PF3/8-PF3/8 | В корзину | |
47 | 2181-1126D6 | ADAPTER | В корзину | |
48 | 2184-1026D392 | HOSE PF1/2-3300L | В корзину | |
49 | 2184-1026D273 | HOSE PF1/2-3000L | В корзину | |
50 | 621-02151 | PLATE | В корзину | |
51 | 198-00016 | RUBBER | В корзину | |
52 | 2114-1058D10 | WASHER | В корзину | |
53 | S0512253 | BOLT M10X1.5X30 | В корзину | |
54 | 2184-1045D100 | HOSE PF1/4-2300L | В корзину | |
55 | 2184-1046D284 | HOSE PF3/8-1800L | В корзину | |
56 | 2184-1046D116 | HOSE PF3/8-2000L | В корзину | |
57 | 2181-1702D4 | ELBOW | В корзину | |
58 | 2181-1126D89 | ADAPTER | В корзину | |
59 | S0556453 | BOLT M8X1.25X55 | В корзину | |
60 | S5102503 | WASHER;SPRING | В корзину | |
61 | 2420-9158 | VALVE;SHUTTLE | В корзину | |
400-01359 | 400-01359 | PILOT PIPING;FLOOR PLATE SUB. | В корзину |
