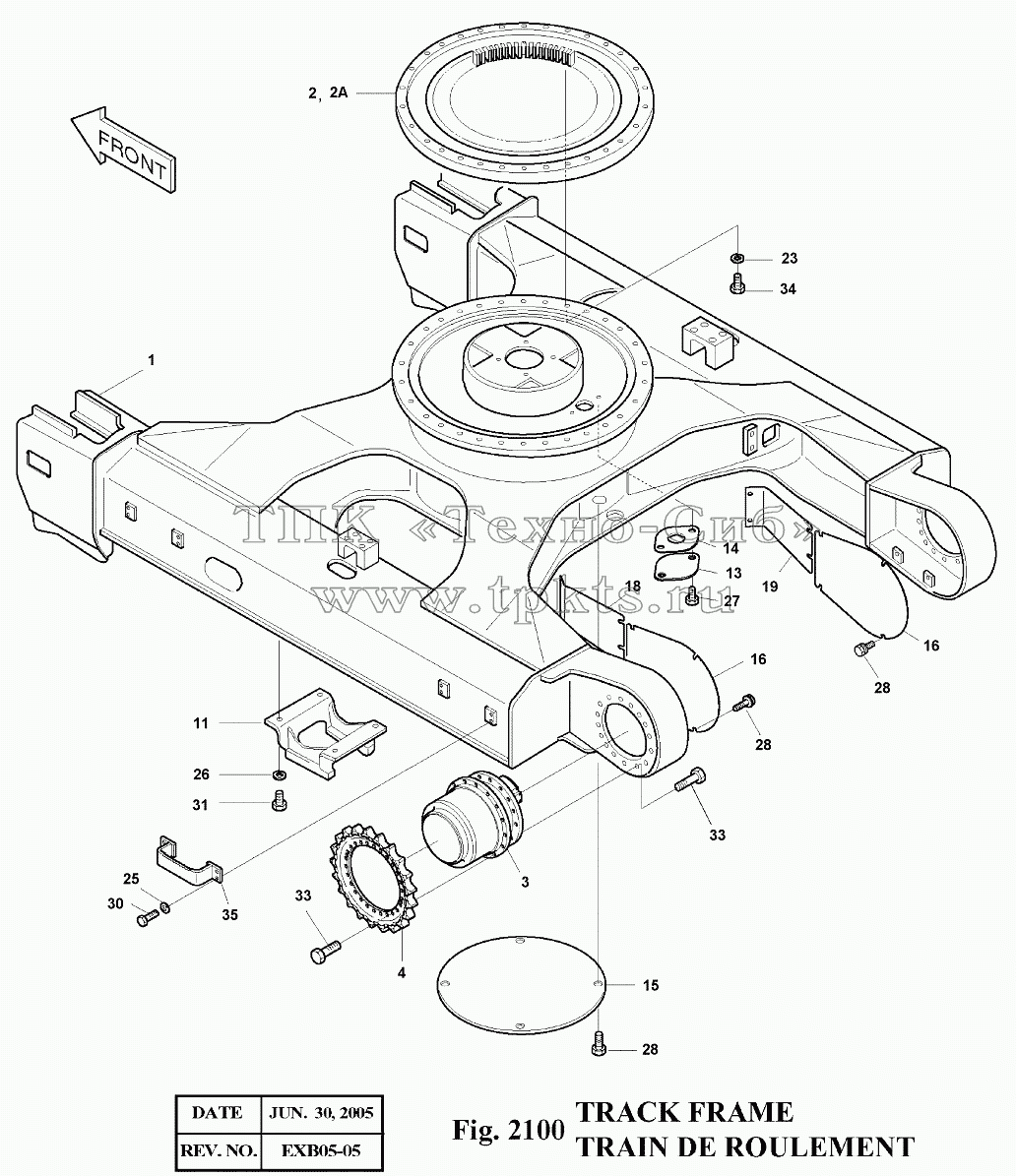

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 2604-1331L | FRAME;TRACK(2000mm) | В корзину | |
1 | 2604-1331M | FRAME;TRACK(2000mm) | В корзину | |
1 | 2604-1331N | FRAME;TRACK(2000mm) | В корзину | |
2 | 109-00165 | BEARING;SWING | В корзину | |
3 | 2401-9121B | TRAVEL DEVICE | В корзину | |
4 | 2108-1040B | SPROCKET | В корзину | |
11 | 2623-1208B | GUARD | В корзину | |
13 | 2403-1002 | COVER | В корзину | |
14 | 2180-1017A | PACKING | В корзину | |
15 | 2621-1428B | COVER | В корзину | |
16 | 2621-3734 | COVER | В корзину | |
18 | 2621-3649B | COVER(L.H) | В корзину | |
18 | 2621-3649C | COVER(L.H) | В корзину | |
19 | 2621-3650B | COVER(R.H) | В корзину | |
19 | 2621-3650C | COVER(R.H) | В корзину | |
23 | 2114-9012A | WASHER;HARD | В корзину | |
25 | S5102703 | WASHER;SPRING M10 | В корзину | |
26 | S5102903 | WASHER;SPRING | В корзину | |
27 | 2120-2196D1 | BOLT;SET M10X1.5X20 | В корзину | |
28 | 2120-2196D2 | BOLT;SET M10X1.5X25 | В корзину | |
30 | S0515353 | BOLT M12X1.75X35 | В корзину | |
31 | S0721466 | BOLT M16X1.5X40 | В корзину | |
33 | 120-00050B | BOLT M16X2.0X45 | В корзину | |
34 | S0770266 | BOLT M20X1.5X70 | В корзину | |
35 | 2195-2527AD1 | BRACKET(600mm) | В корзину | |
201 | 180-00297D3 | SEAL 5MM | В корзину | |
2604-1296A | 2604-1296A | TRACK ASS'Y | В корзину |
