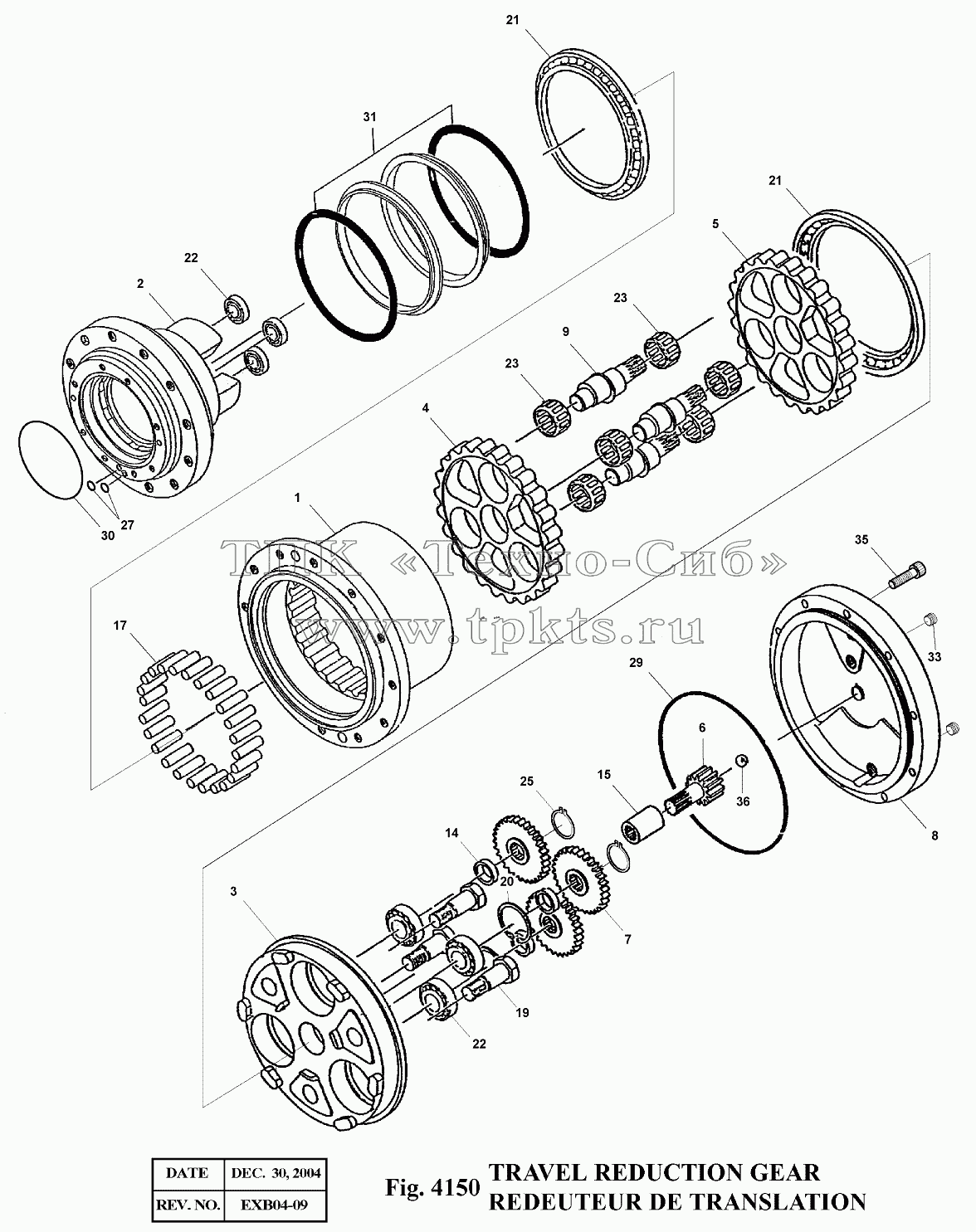

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 266B1001-00 | HUB | В корзину | |
1 | 269B1000-00 | REDUCTION GEAR | В корзину | |
2 | 263B1002-05 | SPINDLE | В корзину | |
3 | 246B1003-00 | FLANGE;HOLD | В корзину | |
4 | 263B1004-01 | RV-GEAR(A) | В корзину | |
5 | 263B1005-01 | RV-GEAR(B) | В корзину | |
6 | 269B1006-00 | INPUT GEAR | В корзину | |
7 | 263B1007-00 | GEAR;SPUR | В корзину | |
8 | 266B1008-00 | COVER | В корзину | |
9 | 200B1009-01 | SHAFT;CRANK | В корзину | |
14 | 200B1014-01 | PIECE;DISTANCE | В корзину | |
15 | 269B1015-00 | COUPLING | В корзину | |
17 | 225B1017-00 | PIN | В корзину | |
19 | 200B1019-03 | BOLT;REAMER | В корзину | |
20 | 150A1020-00 | RING;SNAP | В корзину | |
21 | 200B1021-01 | BEARING;BALL | В корзину | |
22 | 200B1022-00 | BEARING;TAPER | В корзину | |
23 | 200B1023-00 | BEARING;NEEDLE | В корзину | |
25 | JISB2804-35 | SNAP RING FOR SHAFT | В корзину | |
27 | JISB2401-P7-90 | O-RING | В корзину | |
29 | ARP568-378-70 | O-RING | В корзину | |
30 | JISW1516-G37-70 | O-RING | В корзину | |
31 | ES100-250-B | SEAL;FLOATING | В корзину | |
33 | GM-1/2 | PLUG;HEXSOCKET | В корзину | |
35 | JISB1176-M12X32 | BOLT;HEX.SOCKET | В корзину | |
36 | JISB1501-3/8 | BALL;STEEL | В корзину | |
2401-9121B | 2401-9121B | TRAVEL DEVICE | В корзину | |
263B1102-01 | 263B1102-01 | SPINDLE KIT | В корзину | |
263B1104-00 | 263B1104-00 | RV-GEAR ASS'Y | В корзину | |
263B1107-00 | 263B1107-00 | KIT;SPUR GEAR | В корзину | |
263B1132-05 | 263B1132-05 | SPINDLE ASS'Y | В корзину | |
263B1204-00 | 263B1204-00 | KIT;RV-GEAR | В корзину |
