Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 2184-1212D24 | HOSE PF3/4-1600L | В корзину | |
1 | DS2012206 | HOSE PF3/4-1600L | В корзину | |
2 | 2184-1212D28 | HOSE PF3/4-790L | В корзину | |
3 | 2184-1197D83 | HOSE PF3/4-700L | В корзину | |
4 | 2423-1568 | BLOCK | В корзину | |
5 | 2181-2627D10 | ADAPTER | В корзину | |
6 | S8030121 | O-RING | В корзину | |
7 | S8000231 | O-RING | В корзину | |
8 | 2181-2627D1 | ADAPTER | В корзину | |
8 | 2181-2627D1 | ADAPTER | В корзину | |
9 | S0558853 | BOLT M10X1.5X65 | В корзину | |
10 | S5102603 | WASHER;SPRING M10 | В корзину | |
11 | 2181-2627D3 | ADAPTER | В корзину | |
12 | 2184-1197D73 | HOSE PF3/4-960L | В корзину | |
13 | S0512053 | BOLT M10X1.5X25 | В корзину | |
14 | 2420-9635B | VALVE;SWITCH | В корзину | |
18 | 2181-2627D15 | ADAPTER | В корзину | |
19 | S8000291 | O-RING | В корзину | |
20 | 2181-2294D6 | ELBOW | В корзину | |
21 | 124-00316 | CLAMP;HOSE | В корзину | |
21 | 124-00316A | CLAMP;HOSE | В корзину | |
21 | 2124-1226 | CLAMP;RUBBER | В корзину | |
22 | S0559153 | BOLT M10X1.5X80 | В корзину | |
22 | S0559253 | BOLT M10X1.5X85 | В корзину | |
23 | S4012633 | NUT M10X1.5 | В корзину | |
24 | 2191-4291A | PLATE | В корзину | |
24 | 621-03028 | PLATE | В корзину | |
25 | 2158-1003D25 | PROTECTOR | В корзину | |
26 | 621-03029 | PLATE | В корзину | |
27 | S5010613 | WASHER;PLAIN | В корзину | |
28 | S5102603 | WASHER;SPRING M10 | В корзину | |
29 | 2182-1018D47 | PIPE | В корзину | |
30 | 2181-2627D15 | ADAPTER | В корзину | |
30 | 2181-2627D5 | ADAPTER | В корзину | |

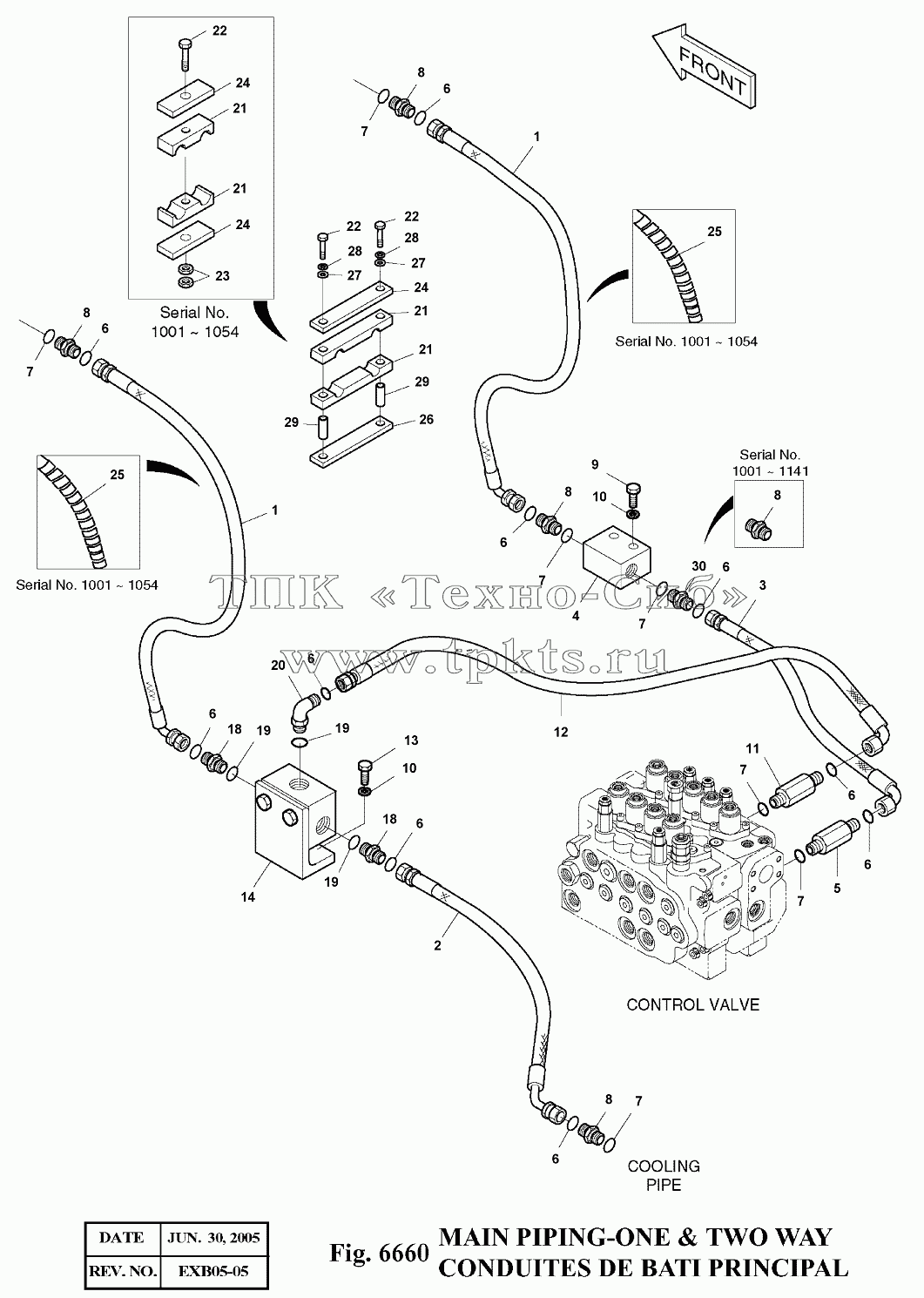

2400-2164 | 2400-2164 | MAIN PIPING(ONE & TWO WAY) | В корзину |
