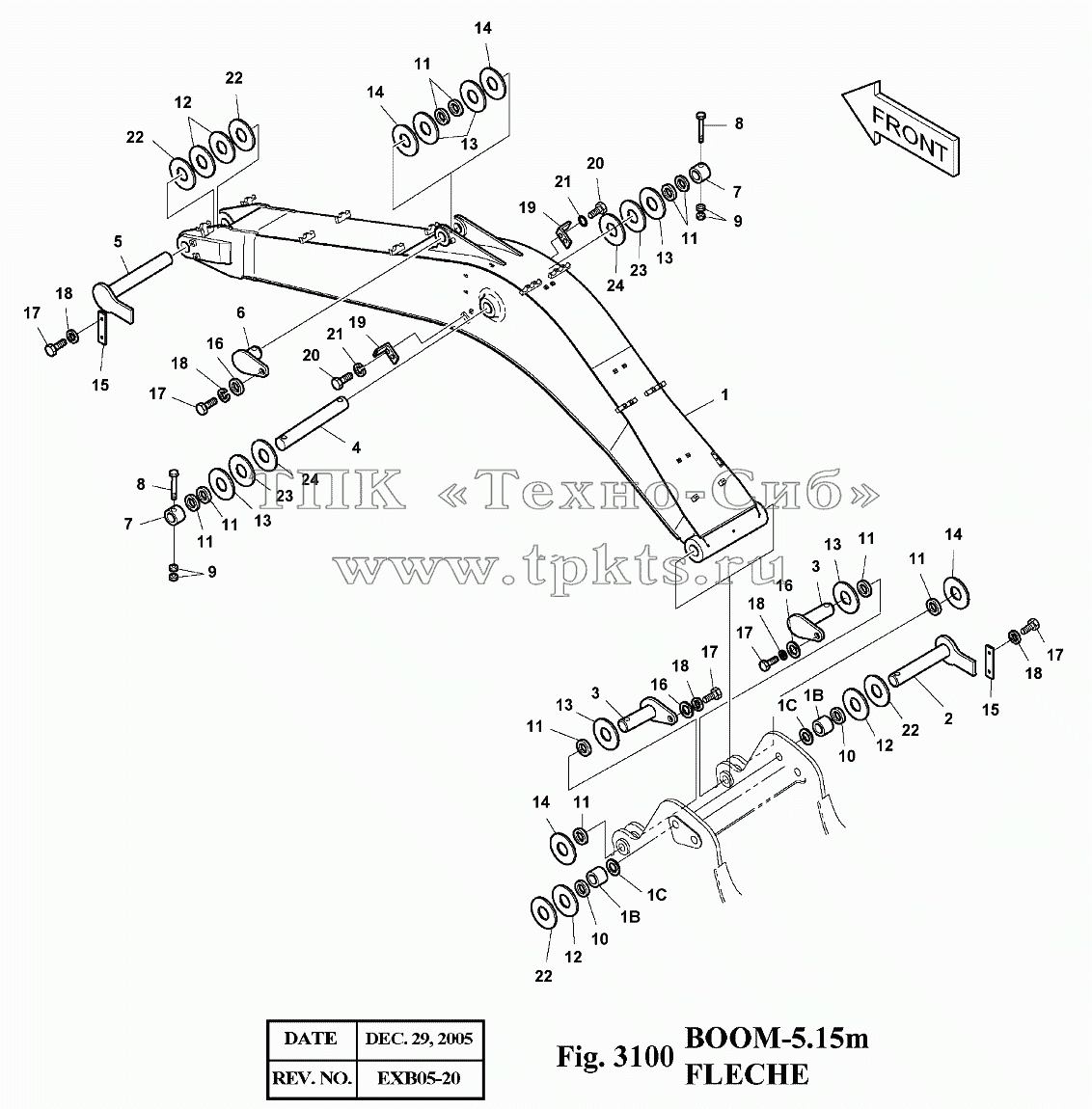

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 2701-1689 | BOOM SUB ASS'Y-5.15m | В корзину | |
2 | 2123-2017E | PIN | В корзину | |
3 | 2123-2015C | PIN | В корзину | |
4 | 2123-2013A | PIN | В корзину | |
5 | 2123-2012G | PIN | В корзину | |
6 | 2123-2441 | PIN | В корзину | |
7 | 2116-1532A | STOPPER | В корзину | |
8 | S0566966 | BOLT M16X2.0X140 | В корзину | |
9 | S4012933 | NUT | В корзину | |
10 | 2180-1106BD24 | SEAL;DUST | В корзину | |
11 | 2180-1106BD4 | SEAL;DUST | В корзину | |
12 | 2114-1059D109 | SHIM | В корзину | |
12 | DS7701362 | SHIM | В корзину | |
12 | DS7701389 | SHIM | В корзину | |
13 | 2114-1059D127 | SHIM | В корзину | |
14 | 2114-1059D129 | SHIM | В корзину | |
15 | 2191-2205D10 | PLATE;STOPPER | В корзину | |
16 | 2116-1060D6 | STOPPER | В корзину | |
17 | S0521356 | BOLT M16X2.0X35 | В корзину | |
18 | S5102903 | WASHER;SPRING | В корзину | |
19 | 2195-2394B | BRACKET | В корзину | |
20 | S0515053 | BOLT M12X1.75X25 | В корзину | |
21 | S5102703 | WASHER;SPRING M10 | В корзину | |
22 | 2114-1059D110 | SHIM | В корзину | |
22 | DS7701363 | SHIM | В корзину | |
22 | DS7701390 | SHIM | В корзину | |
23 | 2114-1059D253 | SHIM | В корзину | |
24 | 2114-1059D254 | SHIM | В корзину | |
102 | 2110-1434 | BUSHING | В корзину | |
103 | 2180-1106BD24 | SEAL;DUST | В корзину | |
2701-1688 | 2701-1688 | BOOM ASS'Y-5.15m | В корзину |
