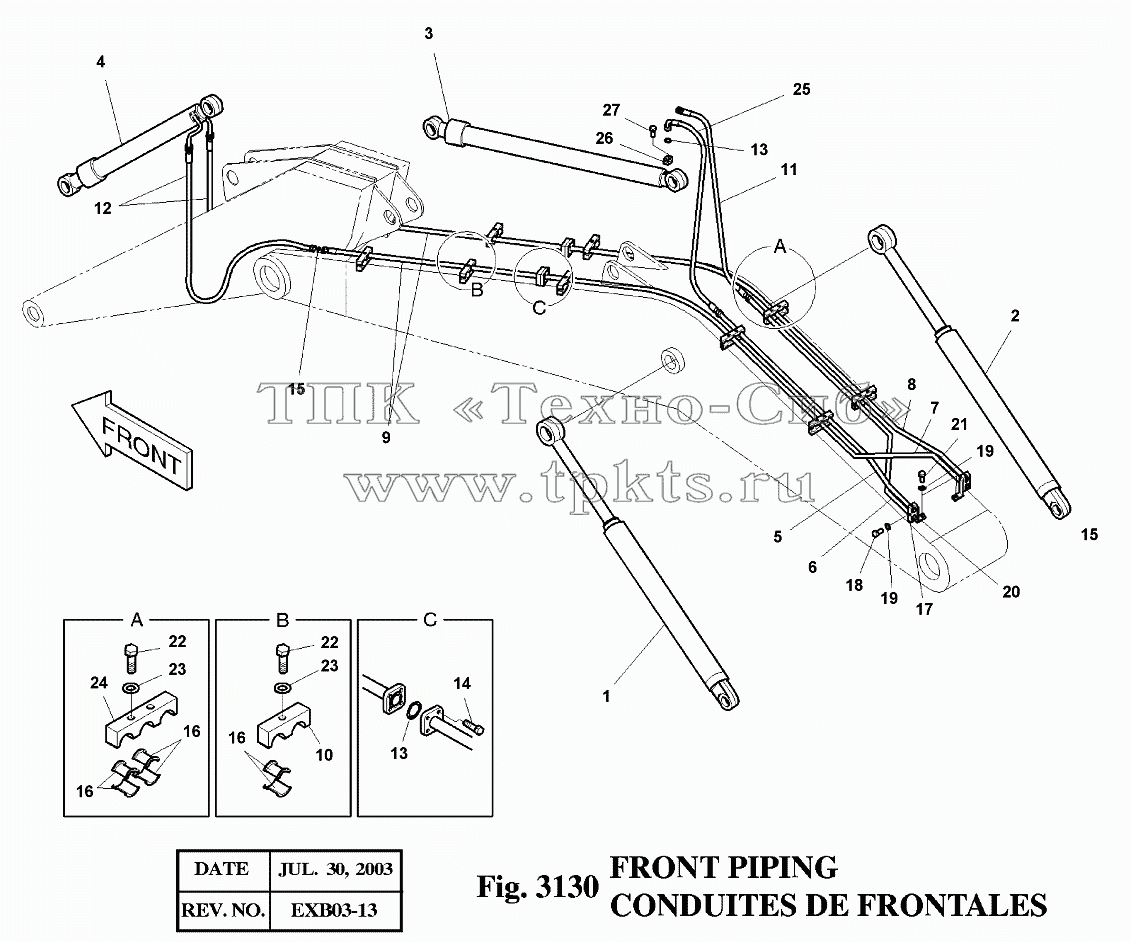

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 440-00189 | CYLINDER;BOOM(L.H) | В корзину | |
2 | 440-00190 | CYLINDER;BOOM(R.H) | В корзину | |
3 | 440-00191 | CYLINDER;ARM | В корзину | |
4 | 440-00021A | CYLINDER;BUCKET | В корзину | |
4 | 440-00021B | CYLINDER;BUCKET | В корзину | |
5 | 140-00130 | PIPE;ARM CROWD | В корзину | |
5 | 140-00130A | PIPE;ARM CROWD | В корзину | |
6 | 140-00131A | PIPE;ARM DUMP | В корзину | |
7 | 140-00132A | PIPE;BUCKET CROWD | В корзину | |
8 | 140-00133 | PIPE;BUCKET DUMP | В корзину | |
8 | 140-00133A | PIPE;BUCKET DUMP | В корзину | |
9 | 140-00134 | PIPE;BUCKET | В корзину | |
9 | 140-00134A | PIPE;BUCKET | В корзину | |
10 | 124-00011 | CLAMP | В корзину | |
11 | 2184-1196D112 | HOSE 3/4-950L | В корзину | |
12 | 2184-1196D156 | HOSE 3/4-1500L | В корзину | |
13 | 2180-1026D2 | O-RING | В корзину | |
14 | S2212466 | BOLT;SOCKET M10X1.5X40 | В корзину | |
15 | S8030121 | O-RING | В корзину | |
16 | 2161-2250A | RUBBER | В корзину | |
17 | 2124-1599 | CLAMP | В корзину | |
18 | S0560853 | BOLT M12X1.75X55 | В корзину | |
19 | S5102703 | WASHER;SPRING M10 | В корзину | |
20 | 195-00178 | BRACKET | В корзину | |
21 | S0515253 | BOLT M12X1.75X30 | В корзину | |
22 | S0565466 | BOLT M16X2.0X60 | В корзину | |
23 | S5102903 | WASHER;SPRING | В корзину | |
24 | 124-00012 | CLAMP | В корзину | |
25 | 2184-1200D11 | HOSE 3/4-950L | В корзину | |
26 | 2181-9079 | FLANGE | В корзину | |
27 | S2212066 | BOLT;SOCKET M10X1.5X25 | В корзину | |
400-00143A | 400-00143A | FRONT PIPING | В корзину |
