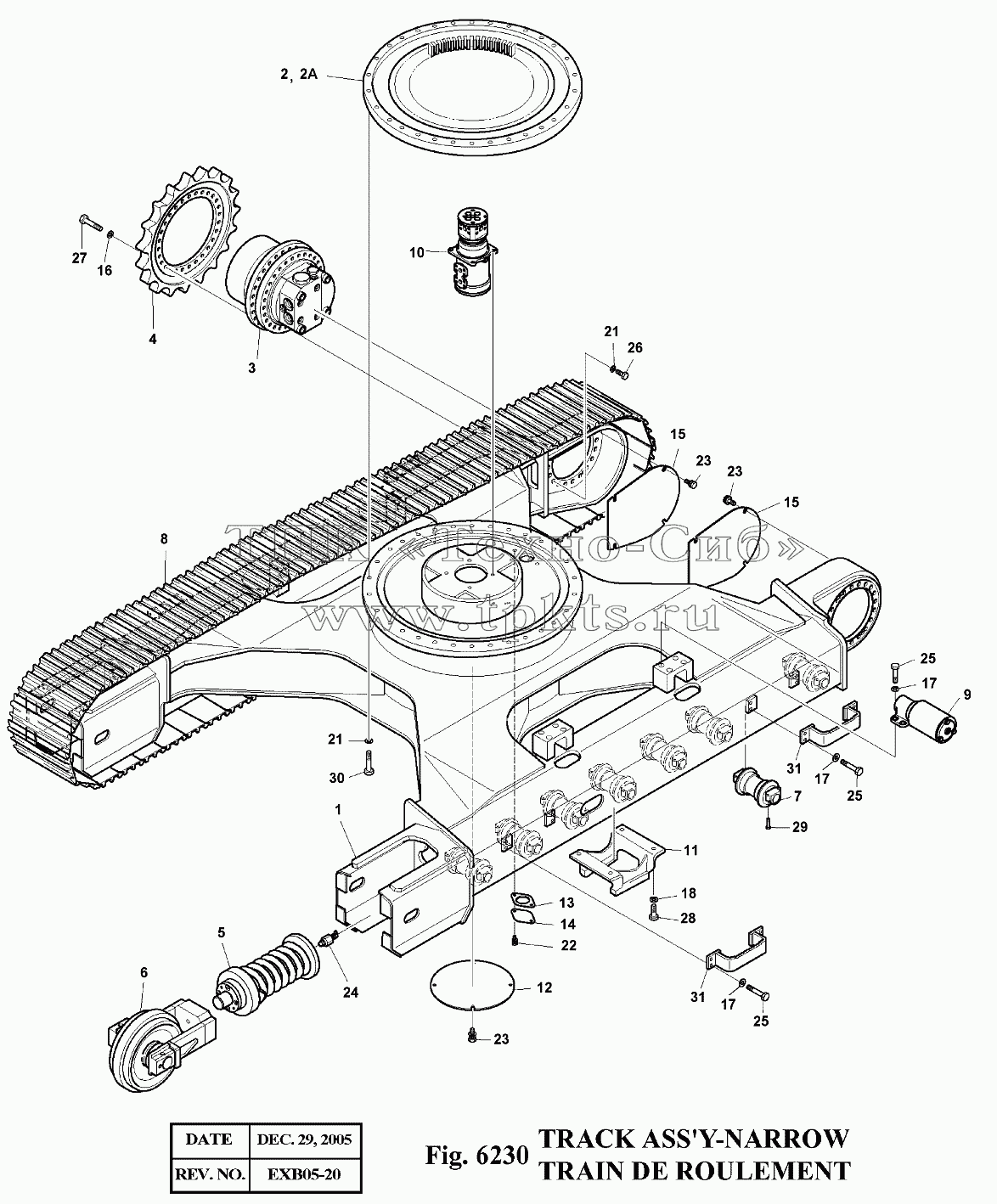

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 604-00046A | FRAME;TRACK | В корзину | |
1 | 604-00046B | FRAME;TRACK | В корзину | |
2 | 109-00028C | BEARING;SWING | В корзину | |
3 | 401-00034 | TRAVEL DEVICE | В корзину | |
3 | 401-00034A | TRAVEL DEVICE | В корзину | |
4 | 2108-1019C | SPROCKET | В корзину | |
4 | 2108-1019E | SPROCKET | В корзину | |
5 | 274-00006 | TRACK SPRING ASS'Y | В корзину | |
5 | K1001027 | TRACK SPRING ASS'Y | В корзину | |
6 | 270-00016 | IDLER ASS'Y | В корзину | |
7 | 2270-9403A | LOWER ROLLER ASS'Y | В корзину | |
8 | 2273-9011D1 | TRACK SHOE ASS'Y(510G) | В корзину | |
9 | 2270-1062 | UPPER ROLLER ASS'Y | В корзину | |
10 | 2480-6043 | CENTER JOINT | В корзину | |
11 | 2623-4002B | GUARD;LINK | В корзину | |
12 | 2621-1428 | COVER | В корзину | |
13 | 2403-1002 | COVER | В корзину | |
14 | 2180-1017A | PACKING | В корзину | |
15 | 621-00236 | COVER | В корзину | |
16 | 2114-1816A | WASHER;HARD | В корзину | |
17 | S5102703 | WASHER;SPRING M10 | В корзину | |
18 | S5102903 | WASHER;SPRING | В корзину | |
21 | 2114-9012A | WASHER;HARD | В корзину | |
22 | 2120-2196D1 | BOLT;SET M10X1.5X20 | В корзину | |
23 | 2120-2196D2 | BOLT;SET M10X1.5X25 | В корзину | |
24 | 2420-1242A | VALVE;GREASE | В корзину | |
25 | S0515353 | BOLT M12X1.75X35 | В корзину | |
26 | 120-00050A | BOLT M16X2.0X45 | В корзину | |
26 | 120-00050B | BOLT M16X2.0X45 | В корзину | |
27 | S0565561 | BOLT M16X2.0X65 | В корзину | |
27 | S0565566 | BOLT M16X2.0X65 | В корзину | |
28 | S0721461 | BOLT M16X1.5X40 | В корзину | |
28 | S0721466 | BOLT M16X1.5X40 | В корзину | |
29 | S0766061 | BOLT M16X1.5X90 | В корзину | |
29 | S0766066 | BOLT M16X1.5X90 | В корзину | |
30 | S0770261 | BOLT M20X1.5X70 | В корзину | |
30 | S0770266 | BOLT M20X1.5X70 | В корзину | |
31 | 2195-2527AD6 | BRACKET(510mm) | В корзину | |
604-00047A | 604-00047A | TRACK ASS'Y-NARROW 2.5m | В корзину | |
604-00047B | 604-00047B | TRACK ASS'Y-NARROW 2.5m | В корзину |
