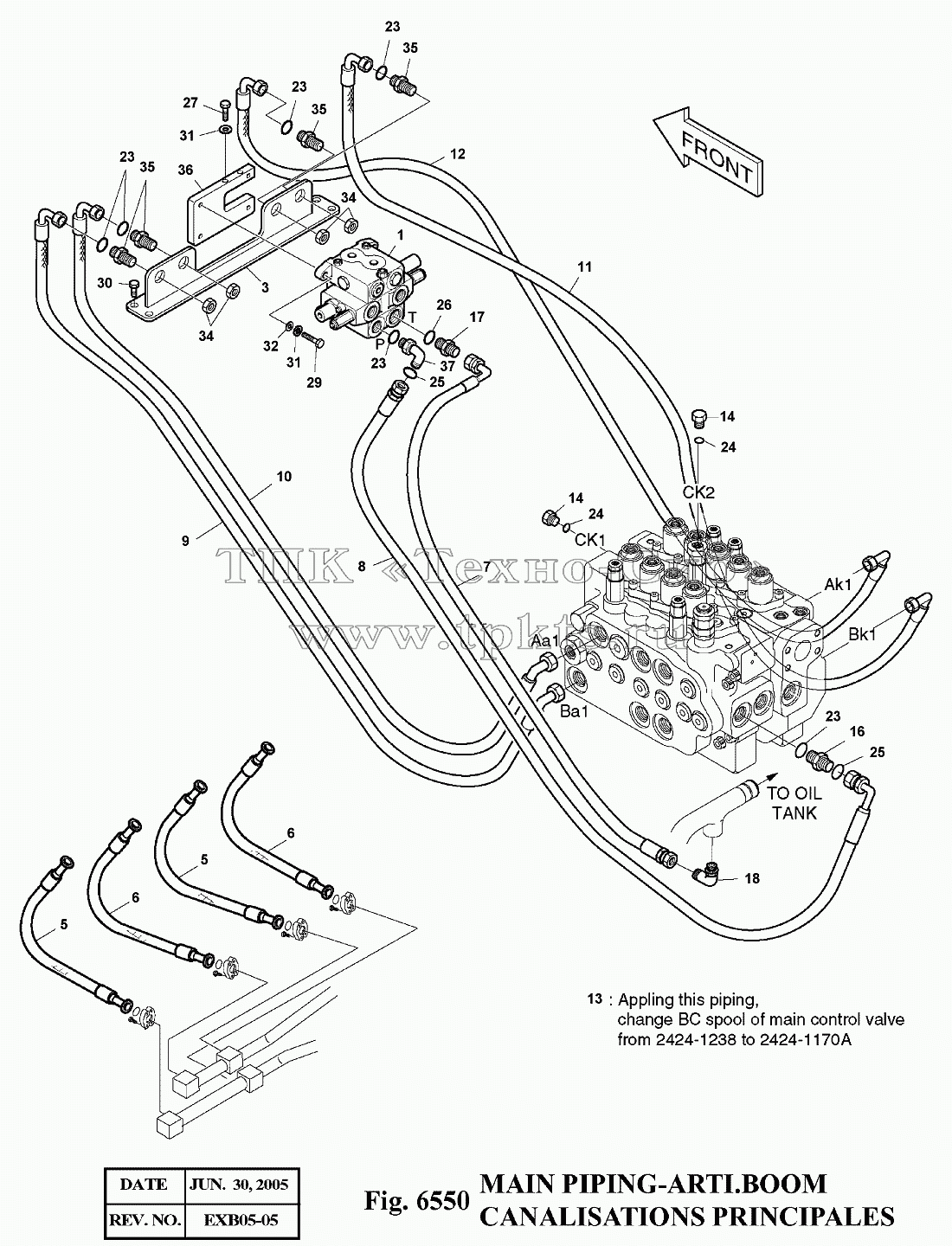

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1004312 | VALVE;CONTROL | В корзину | |
3 | 195-01958A | BRACKET | В корзину | |
5 | 2184-1229D1 | HOSE PF3/4-900L | В корзину | |
6 | 2184-1229D2 | HOSE PF3/4-850L | В корзину | |
7 | 2184-1036D390 | HOSE PF1-1300L | В корзину | |
8 | 2184-1250D28 | HOSE PF3/4-1550L | В корзину | |
9 | DS2023111 | HOSE UNF1 3/16-1050L | В корзину | |
10 | DS2023112 | HOSE UNF1 3/16-1100L | В корзину | |
11 | DS2023113 | HOSE UNF1 3/16-1200L | В корзину | |
12 | DS2023114 | HOSE UNF1 3/16-1250L | В корзину | |
13 | 2424-1170A | SPOOL;BC | В корзину | |
14 | 2181-1950D2 | PLUG PFO1/2 | В корзину | |
16 | 2181-2627D1 | ADAPTER | В корзину | |
17 | 2181-1126D25 | ADAPTER PFO1-PF1 | В корзину | |
18 | 2181-1702D11 | ELBOW | В корзину | |
23 | S8030121 | O-RING | В корзину | |
24 | S8000181 | O-RING | В корзину | |
25 | S8000231 | O-RING | В корзину | |
26 | S8000291 | O-RING | В корзину | |
27 | S0558653 | BOLT M10X1.5X55 | В корзину | |
29 | S0558353 | BOLT M10X1.5X40 | В корзину | |
30 | 2120-2196D4 | BOLT M10X1.5X25 | В корзину | |
31 | S5102603 | WASHER;SPRING M10 | В корзину | |
32 | S5010613 | WASHER;PLAIN | В корзину | |
34 | 121-00010D8 | NUT UNF1 3/16 | В корзину | |
35 | DS2415007 | ADAPTER 2UNF1 3/16 | В корзину | |
36 | K1006257A | BRACKET | В корзину | |
37 | 2181-2628D1 | ELBOW | В корзину | |
400-00834A | 400-00834A | MAIN PIPING FOR ARTIBOOM | В корзину |
