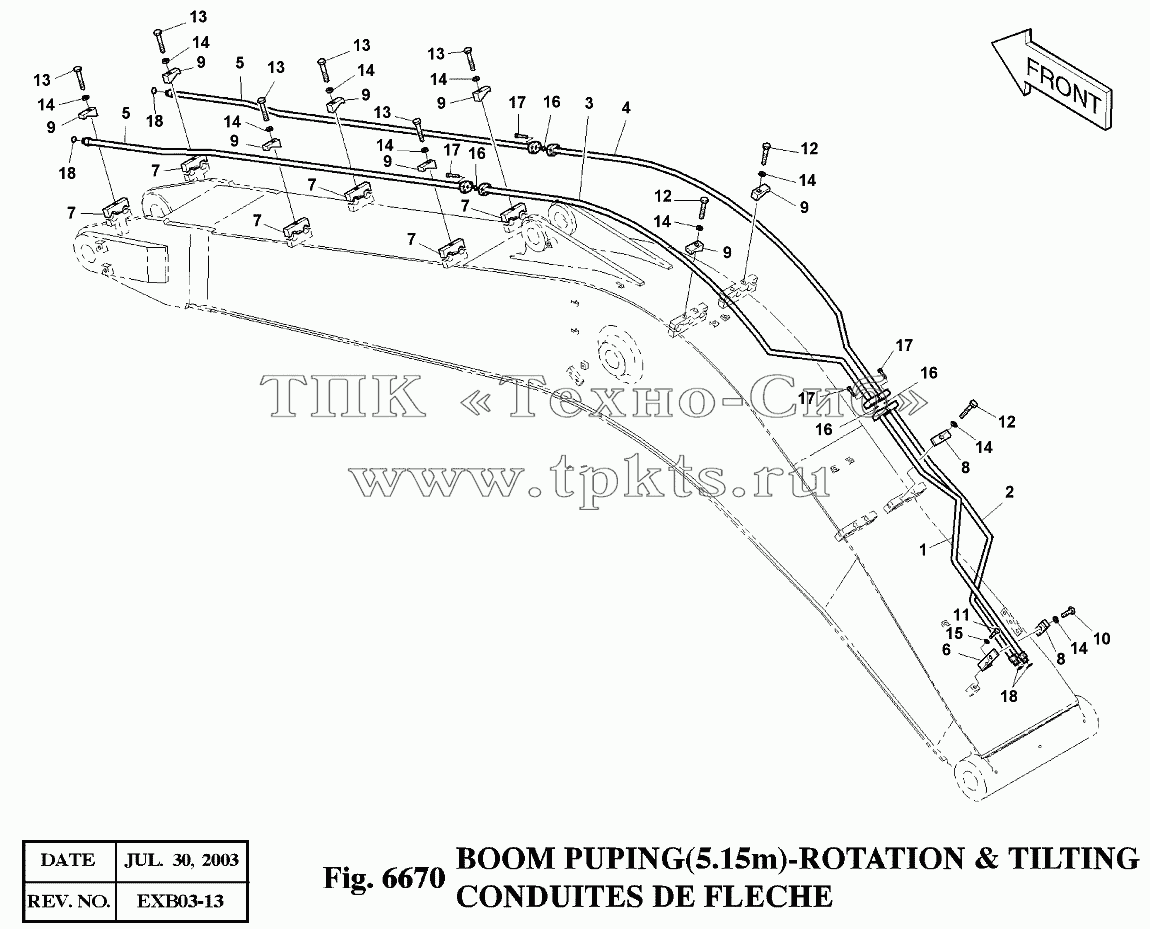

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 140-01194 | PIPE;BOOM1(L.H) | В корзину | |
2 | 140-01195 | PIPE;BOOM1(R.H) | В корзину | |
3 | 140-01196 | PIPE;BOOM2(L.H) | В корзину | |
4 | 140-01197 | PIPE;BOOM2(R.H) | В корзину | |
5 | 140-01198 | PIPE;BOOM3 | В корзину | |
6 | 195-01960 | BRACKET | В корзину | |
7 | 124-00214 | CLAMP;PIPE | В корзину | |
8 | 124-00211A | CLAMP;PIPE | В корзину | |
9 | 124-00212 | CLAMP | В корзину | |
10 | S0565266 | BOLT M16X2.0X50 | В корзину | |
11 | S0515553 | BOLT M12X1.75X45 | В корзину | |
12 | S0566066 | BOLT M16X2.0X90 | В корзину | |
13 | S0566266 | BOLT M16X2.0X100 | В корзину | |
14 | S5102903 | WASHER;SPRING | В корзину | |
15 | S5102703 | WASHER;SPRING M10 | В корзину | |
16 | 2180-1026D30 | O-RING | В корзину | |
17 | S2209366 | BOLT;SOCKET M8X1.25X35 | В корзину | |
18 | S8030081 | O-RING | В корзину | |
400-00757A | 400-00757A | BOOM PIPING-ROTATING & TILTING | В корзину |
