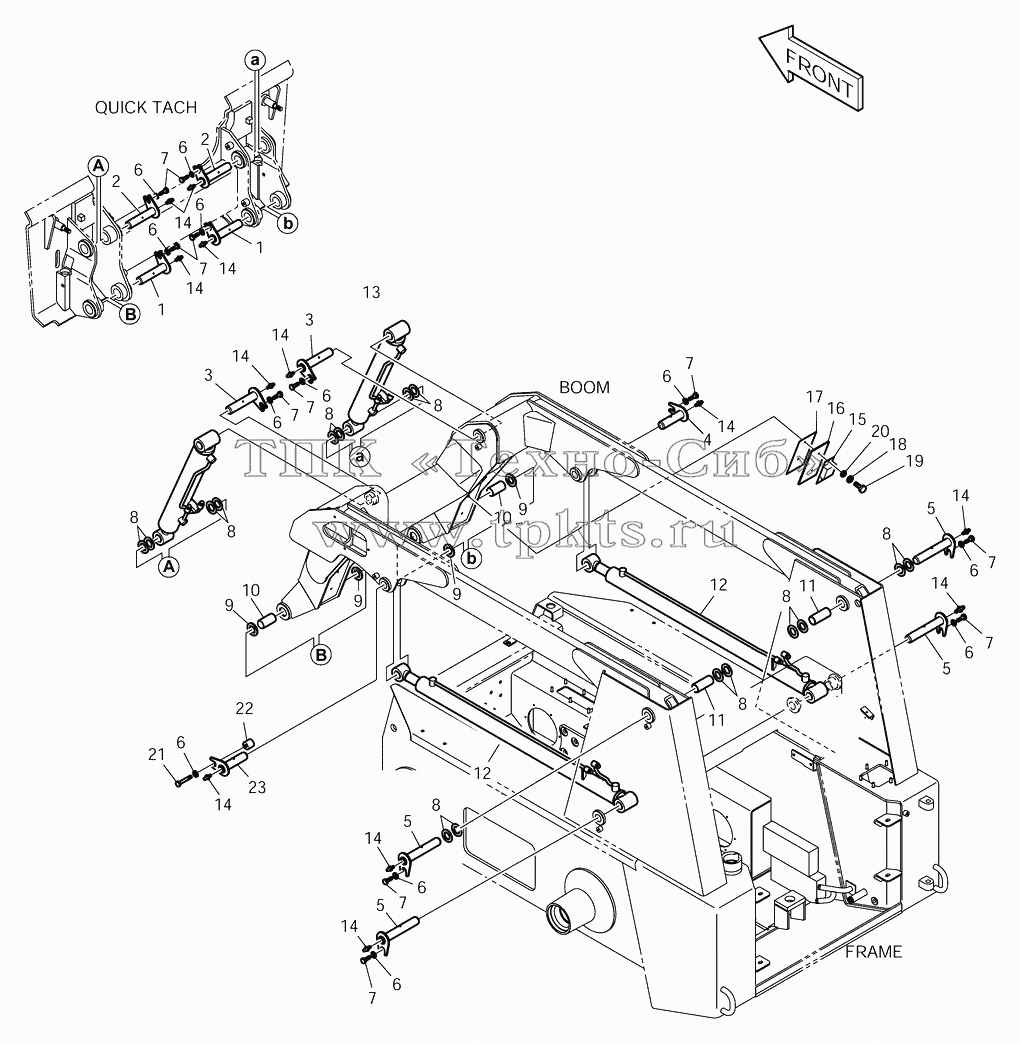

Каталоги запасных частей к спецтехнике Doosan Мини-погрузчик 430 Plus 1210 Установка стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
10
11
11
12
12
13
14
14
14
14
14
14
14
14
14
14
14
15
16
17
18
19
2
2
20
21
22
23
3
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1020365 PIN В корзину
10 K1020151 BUSHING В корзину
11 K1019705 BUSHING В корзину
12 K1022557 CYLINDER;BOOM В корзину
13 K1022623 CYLINDER;BUCKET В корзину
14 K1019735 NIPPLE;GREASE В корзину
15 K1020012 PAD;RUBBER В корзину
16 K1020162 PLATE;STOPPER В корзину
17 K1020163 SPACER В корзину
18 K1023146 WASHER;HARDENED В корзину
19 S0509263 BOLT В корзину
2 K1020364 PIN В корзину
20 S5102503 WASHER;SPRING В корзину
21 S0509063 BOLT В корзину
22 K1020049 SPACER В корзину
23 K1020047 PIN В корзину
3 K1019967 PIN В корзину
4 K1022266 PIN В корзину
5 K1022483 PIN В корзину
6 K1023144 WASHER В корзину
7 S0508663 BOLT В корзину
8 K1019801 SHIM В корзину
9 K1022544 SEAL;DUST В корзину
K1020243 K1020243 BOOM MOUNTING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
