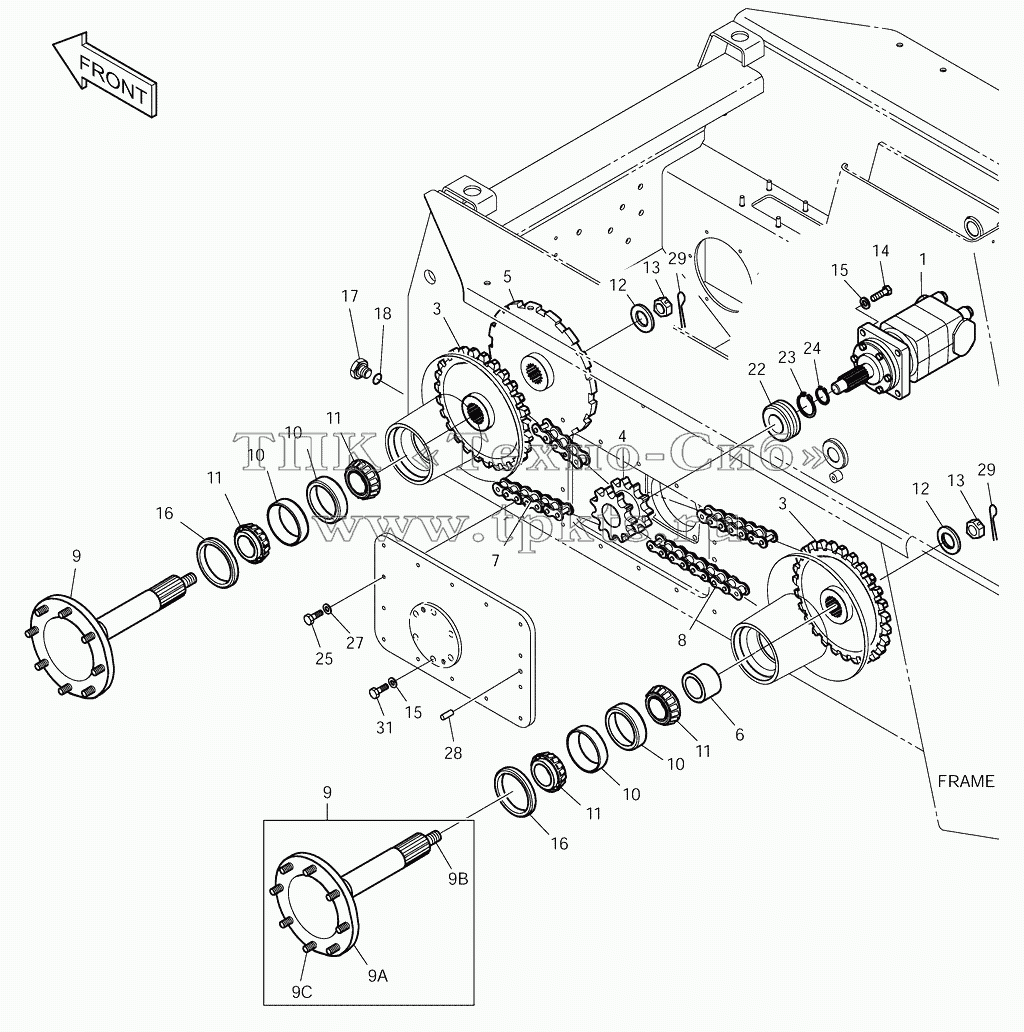

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1022749 | DRIVE MOTOR | В корзину | |
1 | K1022749A | DRIVE MOTOR | В корзину | |
10 | K1022320 | CUP;BEARING | В корзину | |
11 | K1022321 | BEARING;TAPER ROLLER | В корзину | |
12 | K1020307 | WASHER;HARDENED | В корзину | |
13 | S4276933 | NUT;CASTLE | В корзину | |
14 | K1023108 | BOLT | В корзину | |
15 | K1023137 | WASHER;HARDENED | В корзину | |
16 | K1022403 | SEAL;OIL | В корзину | |
17 | K1019707 | PLUG | В корзину | |
18 | K1023056 | O-RING | В корзину | |
22 | K1021025 | BEARING;ROLLER | В корзину | |
23 | S6510520 | RING;SNAP | В корзину | |
24 | S6500380 | RING;SNAP | В корзину | |
25 | S0512063 | BOLT | В корзину | |
27 | K1023147 | WASHER;HARDENED | В корзину | |
28 | S5701190 | PIN;PARALLEL | В корзину | |
29 | S5735611 | PIN;SPLIT | В корзину | |
3 | K1022317 | SPROCKET;DRIVEN | В корзину | |
31 | S0515063 | BOLT | В корзину | |
4 | K1020304 | SPROCKET;MOTOR | В корзину | |
5 | K1020305 | DISC | В корзину | |
6 | K1022313 | SPACER | В корзину | |
7 | K1021086 | CHAIN;FRONT | В корзину | |
8 | K1021087 | CHAIN;REAR | В корзину | |
9 | K1020869 | SHAFT;AXLE | В корзину | |
9 | K1020869A | SHAFT;AXLE | В корзину | |
9A | K1020306 | SHAFT;AXLE | В корзину | |
9A | K1020306A | SHAFT;AXLE | В корзину | |
9B | K1023109 | BOLT;STUD | В корзину | |
9C | K1023102 | BOLT;HUB | В корзину | |
K1020256A | K1020256A | DRIVE MOTOR ASS'Y | В корзину |
