Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Doosan › Мини-погрузчик 430 Plus › 3140 Гидросистема

Каталоги запасных частей к спецтехнике Doosan Мини-погрузчик 430 Plus 3140 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
10
11
11
12
12
13
14
15
16
16
16
16
16
16
17
17
17
17
18
18
19
19
2
2
20
20
20
21
22
22
24
24
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
28
28
28
28
29
3
3
30
31
31
31
31
31
31
32
32
33
33
34
34
35
36
36
37
38
39
4
4
5
6
7
8
9
9

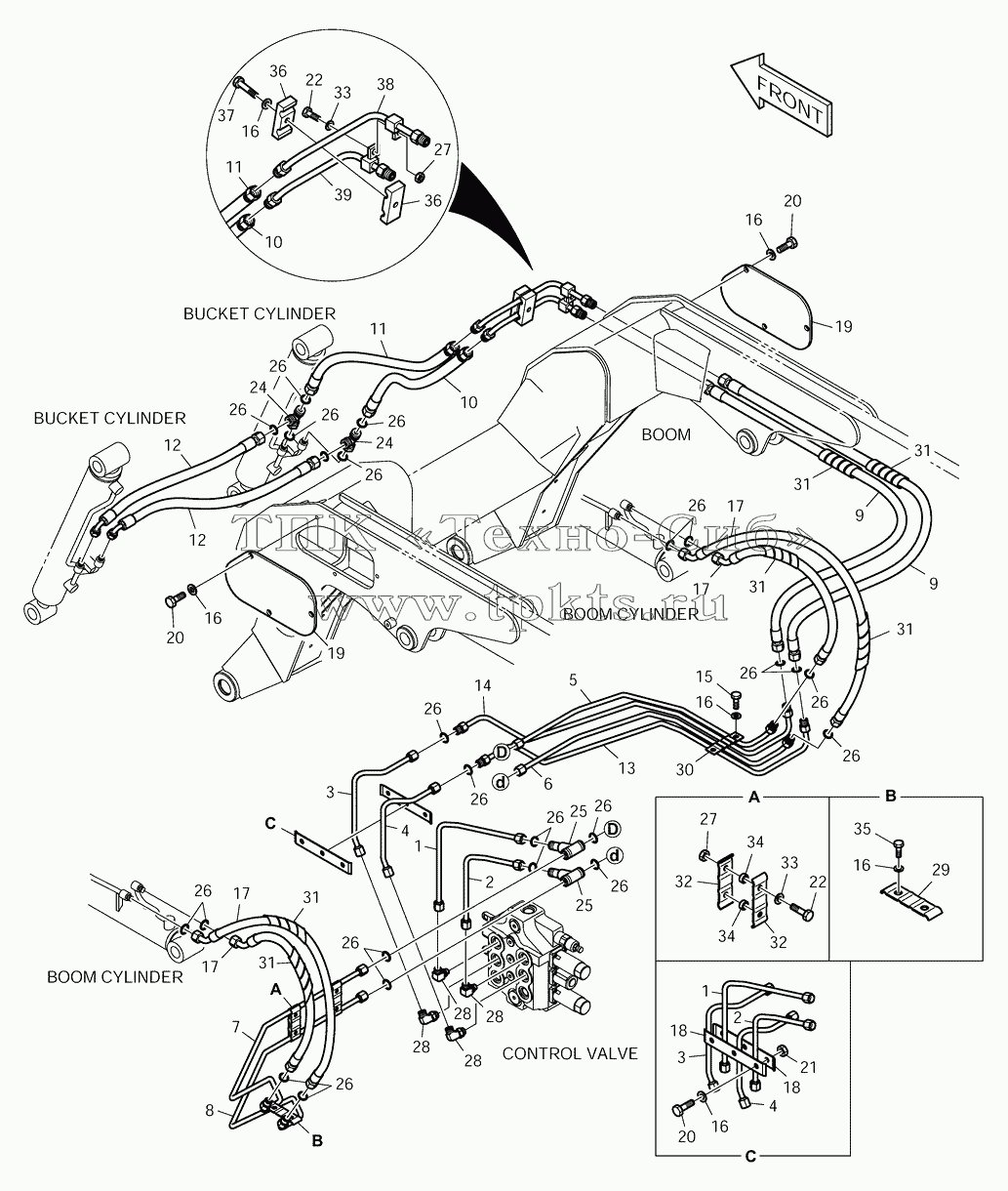

Позиция на иллюстрации Заводской номер детали Название детали
1 K1021200 TUBE В корзину
10 DS2029044 HOSE В корзину
11 DS2029043 HOSE В корзину
12 DS2013591 HOSE В корзину
13 K1019828 TUBE В корзину
14 K1019829 TUBE В корзину
15 S0508363 BOLT В корзину
16 K1023146 WASHER;HARDENED В корзину
17 DS2012010 HOSE В корзину
18 K1019825 CLAMP В корзину
19 K1021803 COVER В корзину
2 K1021201 TUBE В корзину
20 S0509063 BOLT В корзину
21 S4016533 NUT В корзину
22 S0504863 BOLT В корзину
24 K1019114 TEE В корзину
25 K1019124 TEE В корзину
26 S8030061 O-RING В корзину
27 K1023117 NUT;LOCK В корзину
28 K1023072 ELBOW В корзину
29 K1020247 CLAMP В корзину
3 K1020513 TUBE В корзину
30 K1020248 CLAMP В корзину
31 K1019670 PROTECTOR;HOSE В корзину
32 K1020249 CLAMP В корзину
33 S5010303 WASHER В корзину
34 K1020250 BOSS В корзину
35 S0508563 BOLT В корзину
36 K1019964 GUIDE В корзину
37 S0509463 BOLT В корзину
38 K1021804 TUBE В корзину
39 K1021805 TUBE В корзину
4 K1020514 TUBE В корзину
5 K1020321 TUBE В корзину
6 K1020322 TUBE В корзину
7 K1021373 TUBE В корзину
8 K1021374 TUBE В корзину
9 DS2011546 HOSE В корзину
K1021371 K1021371 BOOM & BUCKET PIPING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
