Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Doosan › Мини-погрузчик 430 Plus › 6190 Управление

Каталоги запасных частей к спецтехнике Doosan Мини-погрузчик 430 Plus 6190 Управление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
11
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
2
20
20
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
27
27
28
28
29
3
30
30
31
32
33
34
35
35
36
36
37
38
38
38
38
39
39
39
39
4
40
40
41
42
43
44
45
45
45
45
46
46
46
46
47
47
5
5
6
7
7
7
7
8
8
9
9

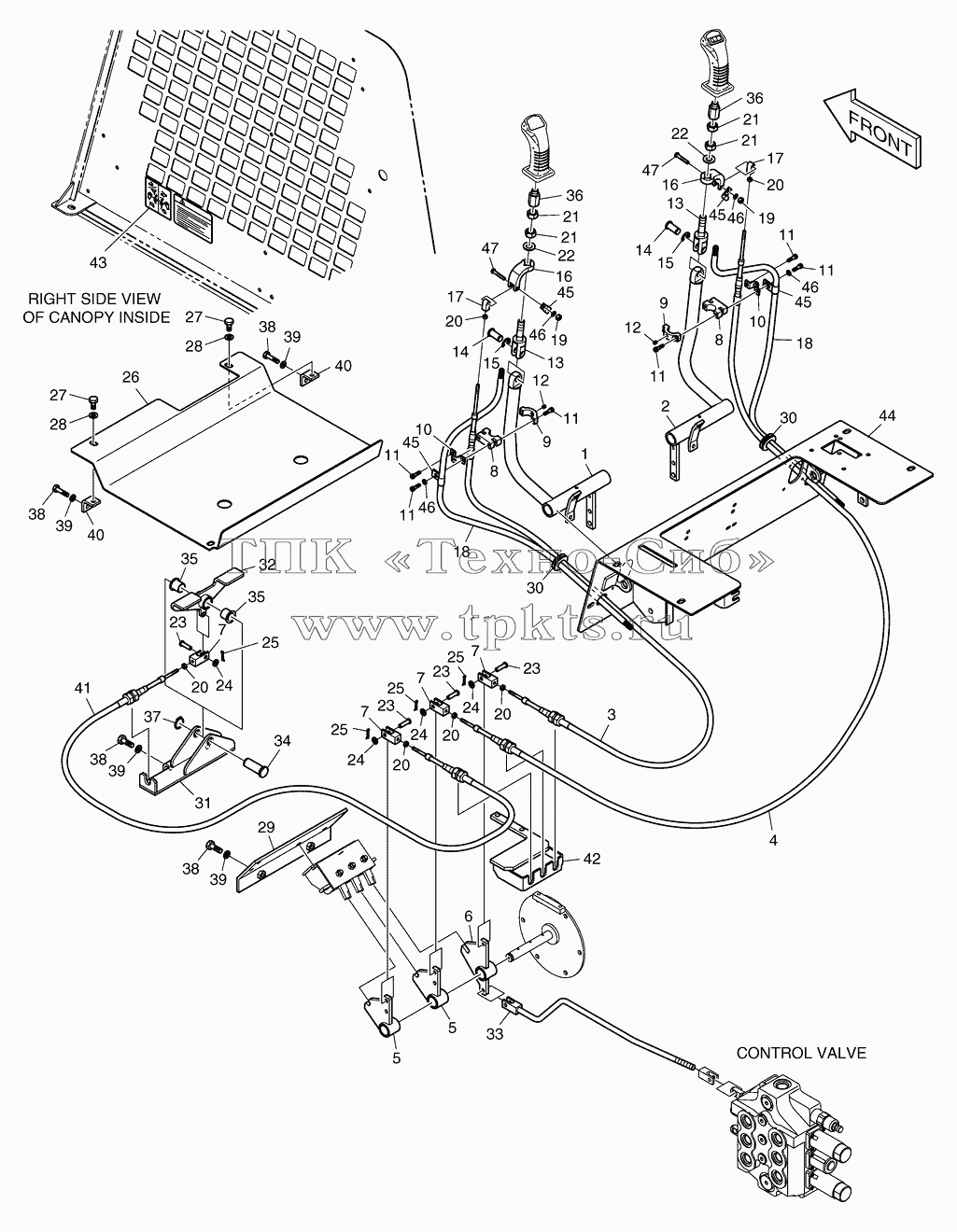

Позиция на иллюстрации Заводской номер детали Название детали
1 K1021024 LEVER(L.H) В корзину
10 K1023036 CLAMP В корзину
11 S2204861 BOLT;SOCKET M6X60 В корзину
12 S3522503 SCREW;SET В корзину
13 K1021021 YOKE В корзину
14 K1021022 PIN В корзину
15 S6500140 RING RETAINING В корзину
16 K1020184 YOKE В корзину
17 K1020178 YOKE В корзину
18 K1021010 TUBE;CORRUGATE В корзину
19 K1023117 NUT;LOCK В корзину
2 K1021023 LEVER(R.H) В корзину
20 S4016333 NUT В корзину
21 S4030833 NUT В корзину
22 S5010813 WASHER;PLAIN В корзину
23 S5760232 PIN;CLEVIS В корзину
24 K1023146 WASHER;HARDENED В корзину
25 S180333H PIN В корзину
26 K1021242 PLATE;FLOOR В корзину
27 S0511663 BOLT В корзину
28 K1023129 WASHER В корзину
29 K1020187 BRACKET В корзину
3 K1020173 CABLE В корзину
30 S994012H GROMMET В корзину
31 K1020188 BRACKET В корзину
32 K1020189 PEDAL В корзину
33 K1020598 ROD В корзину
34 K1020190 PIN В корзину
35 K1019981 SPACER В корзину
36 K1021232 SPACER В корзину
37 S6500200 RING В корзину
38 S0512063 BOLT В корзину
39 S5100603 WASHER;SPRING В корзину
4 K1020174 CABLE В корзину
40 K1020200 BRACKET В корзину
41 K1020129 CABLE В корзину
42 K1020627 BRACKET В корзину
43 K1020227 FILM(HANDLE OPERATING) В корзину
44 K1021864 PLATE;UPPER В корзину
45 K1022974 CLIP В корзину
46 S5010313 WASHER;PLAIN В корзину
47 S0553363 BOLT В корзину
5 K1020185 LINK В корзину
6 K1020186 LINK В корзину
7 K1020175 YOKE В корзину
8 K1020176 BLOCK В корзину
9 K1020177 BLOCK В корзину
K1023360 K1023360 HAND CONTROL В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
