Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Doosan › Мини-погрузчик 430 Plus › 6550 Трубопроводы управления

Каталоги запасных частей к спецтехнике Doosan Мини-погрузчик 430 Plus 6550 Трубопроводы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
14
14
15
15
16
17
19
19
19
19
20
21
22
23
24
25
26
27
27
27A
28
29
30
33
33
34
35
37
37
38
39
40
40
40
42
43
44
44
45
47
47
48
49
50
50
50
51
51
51A
51B
51C
52
53
53
54
55
56
56
56
56
56
57
59
59
59
59
59
60
60
60
60
61
61
61
61
61
61
62
62
63
63
63
64
64
65
66
68
69
70
71
76
76
77

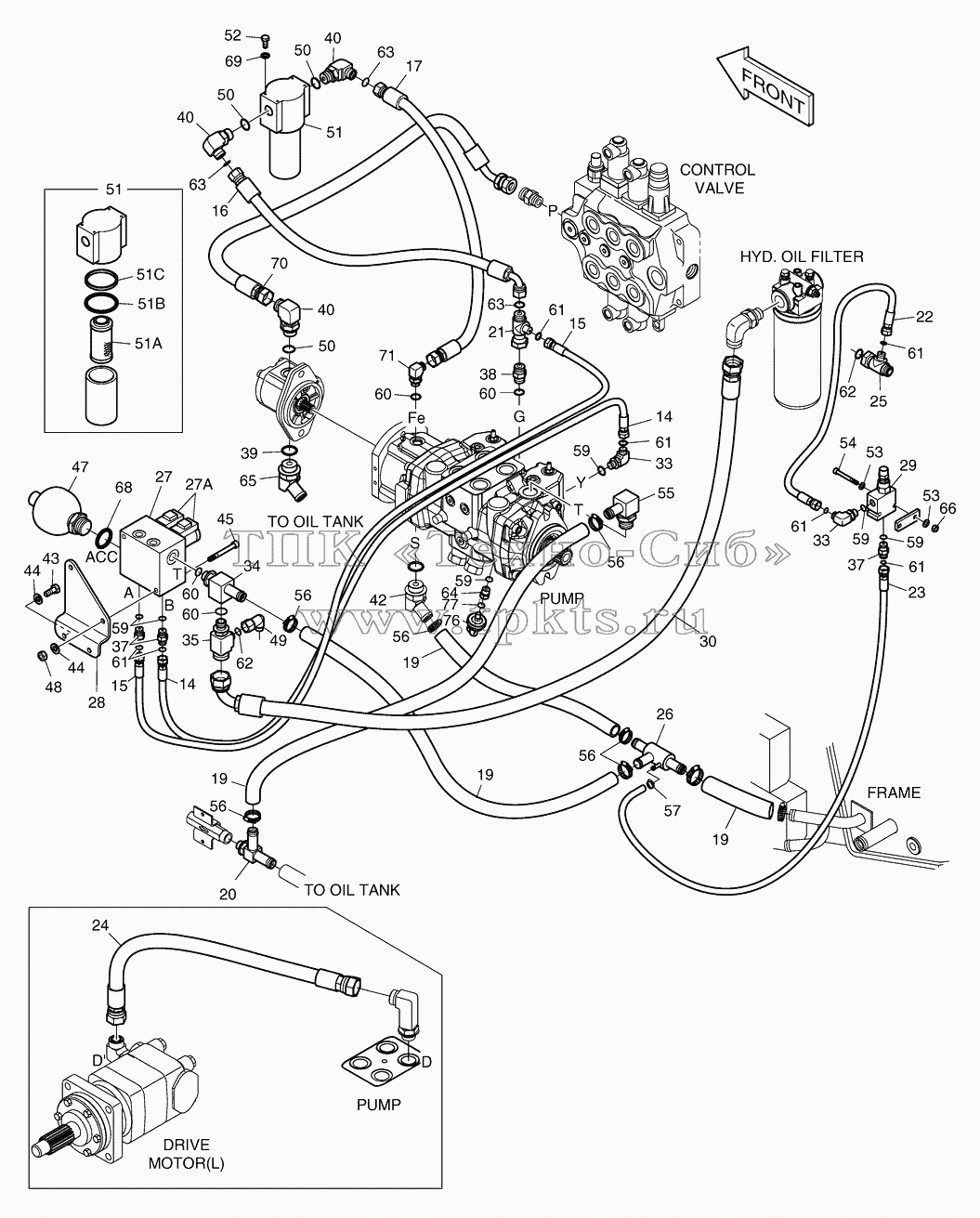

Позиция на иллюстрации Заводской номер детали Название детали
14 DS2012330 HOSE В корзину
15 DS2012331 HOSE В корзину
16 DS2013701 HOSE В корзину
17 DS2011527 HOSE В корзину
19 K1022543 HOSE;BULK (L=100CM) В корзину
20 K1023090 TEE В корзину
21 DS2356002 TEE В корзину
22 DS2011434 HOSE В корзину
23 DS2032009 HOSE В корзину
24 DS2011547 HOSE В корзину
25 K1019115 TEE В корзину
26 DS2448002 TEE В корзину
27 K1022649 VALVE;SOLENOID В корзину
27 K1022649A VALVE;SOLENOID В корзину
27A K1022659 SOLENOID В корзину
28 K1022068 BRACKET В корзину
29 K1022652 VALVE;SOLENOID В корзину
30 DS2013418 HOSE В корзину
33 K1023060 ELBOW В корзину
34 K1021997 TEE В корзину
35 DS2376023 TEE В корзину
37 K1023081 ADAPTER В корзину
38 K1023080 ADAPTER В корзину
39 S8040161 O-RING В корзину
40 K1023067 ELBOW В корзину
42 K1019117 ELBOW В корзину
43 S0508863 BOLT В корзину
44 S5010513 WASHER;PLAIN M8 В корзину
45 S2210071 BOLT;SOCKET В корзину
47 2460-9054 ACCUMULATOR В корзину
47 K1022806 ACCUMULATOR В корзину
48 S4012533 NUT M8X1.25 В корзину
49 K1023069 ELBOW В корзину
50 S8040101 O-RING В корзину
51 K1022651 FILTER;PILOT В корзину
51A K1022654 ELEMENT;PILOT FILTER В корзину
51B K1022655 O-RING В корзину
51C K1022656 RING;BACK-UP В корзину
52 S0502963 BOLT В корзину
53 S5010313 WASHER;PLAIN В корзину
54 S0505563 BOLT M6X1.0X45L В корзину
55 K1023061 ELBOW В корзину
56 S8450023 CLAMP В корзину
57 S8450006 CLAMP;HOSE В корзину
59 S8040061 O-RING В корзину
60 S8040081 O-RING В корзину
61 S8030041 O-RING В корзину
62 S8030061 O-RING В корзину
63 S8030081 O-RING В корзину
64 2181-2340 ADAPTER В корзину
64 DS2245024 ADAPTER В корзину
65 DS2340004 ELBOW В корзину
66 S4012333 NUT M6X1.0 В корзину
68 S8000141 O-RING В корзину
69 S5000213 WASHER;PLAIN В корзину
70 DS2012148 HOSE В корзину
71 K1023066 ELBOW В корзину
76 2549-1135D8 SWITCH;PRESSURE В корзину
76 549-00010 SWITCH;PRESSURE В корзину
77 S8180211 SEAL RING В корзину
K1022183E K1022183E PILOT PIPING-JOYSTICK В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
