Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Doosan › Мини-погрузчик 450 Plus › 1210 Установка стрелы

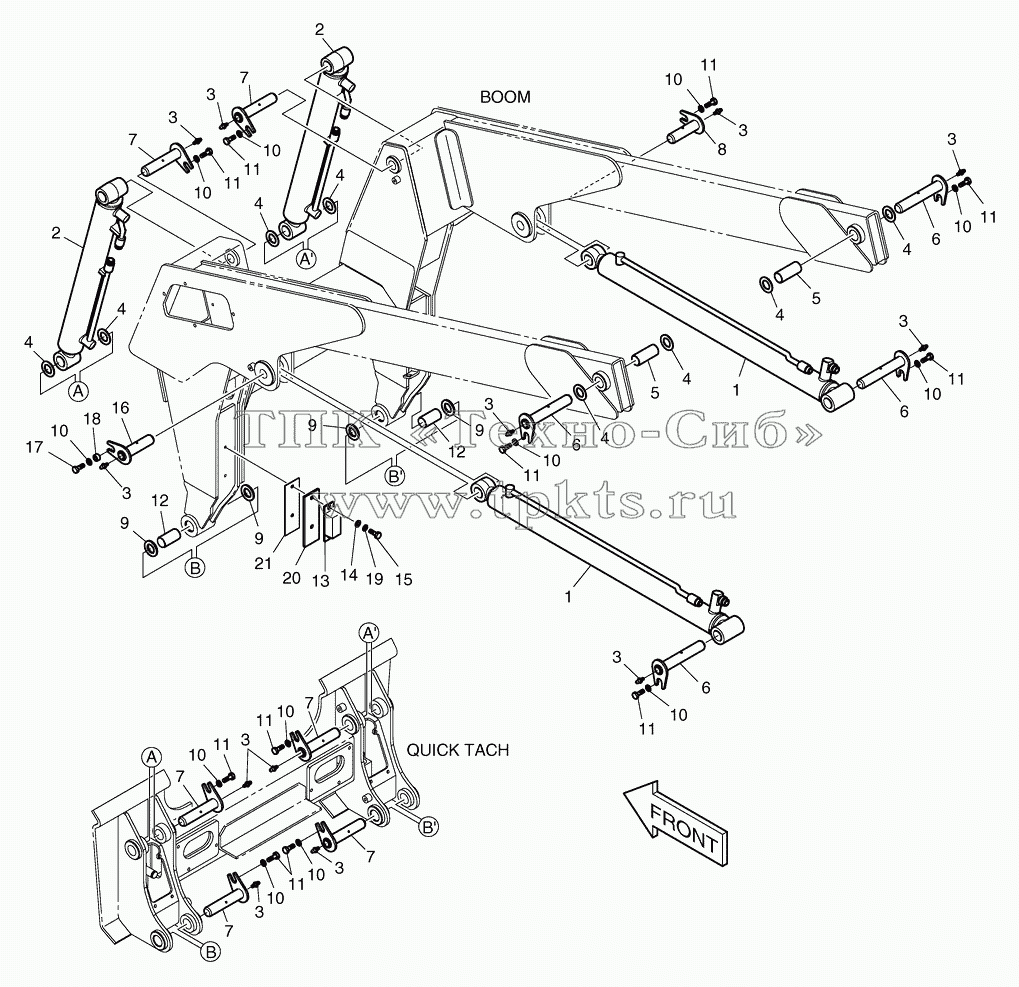

Каталоги запасных частей к спецтехнике Doosan Мини-погрузчик 450 Plus 1210 Установка стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
13
14
15
16
17
18
19
2
2
2
2
20
21
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
6
6
7
7
7
7
7
7
8
9
9
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1022578 CYLINDER;BOOM В корзину
10 K1023144 WASHER В корзину
11 S0508663 BOLT В корзину
12 K1020151 BUSHING В корзину
13 K1020012 PAD;RUBBER В корзину
14 K1023147 WASHER;HARDENED В корзину
15 S0512263 BOLT M10X1.5X30 В корзину
16 K1020047 PIN В корзину
17 S0509063 BOLT В корзину
18 K1020049 SPACER В корзину
19 S5102603 WASHER;SPRING M10 В корзину
2 K1022648 CYLINDER;BUCKET В корзину
2 K1022648A CYLINDER;BUCKET В корзину
20 K1020162 PLATE;STOPPER В корзину
21 K1020163 SPACER В корзину
3 K1019735 NIPPLE;GREASE В корзину
4 K1019801 SHIM В корзину
5 K1022243 BUSHING В корзину
6 K1019986 PIN В корзину
7 K1019967 PIN В корзину
8 K1022266 PIN В корзину
9 K1022544 SEAL;DUST В корзину
K1019979A K1019979A HINGE BOOM & BUCKET В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
