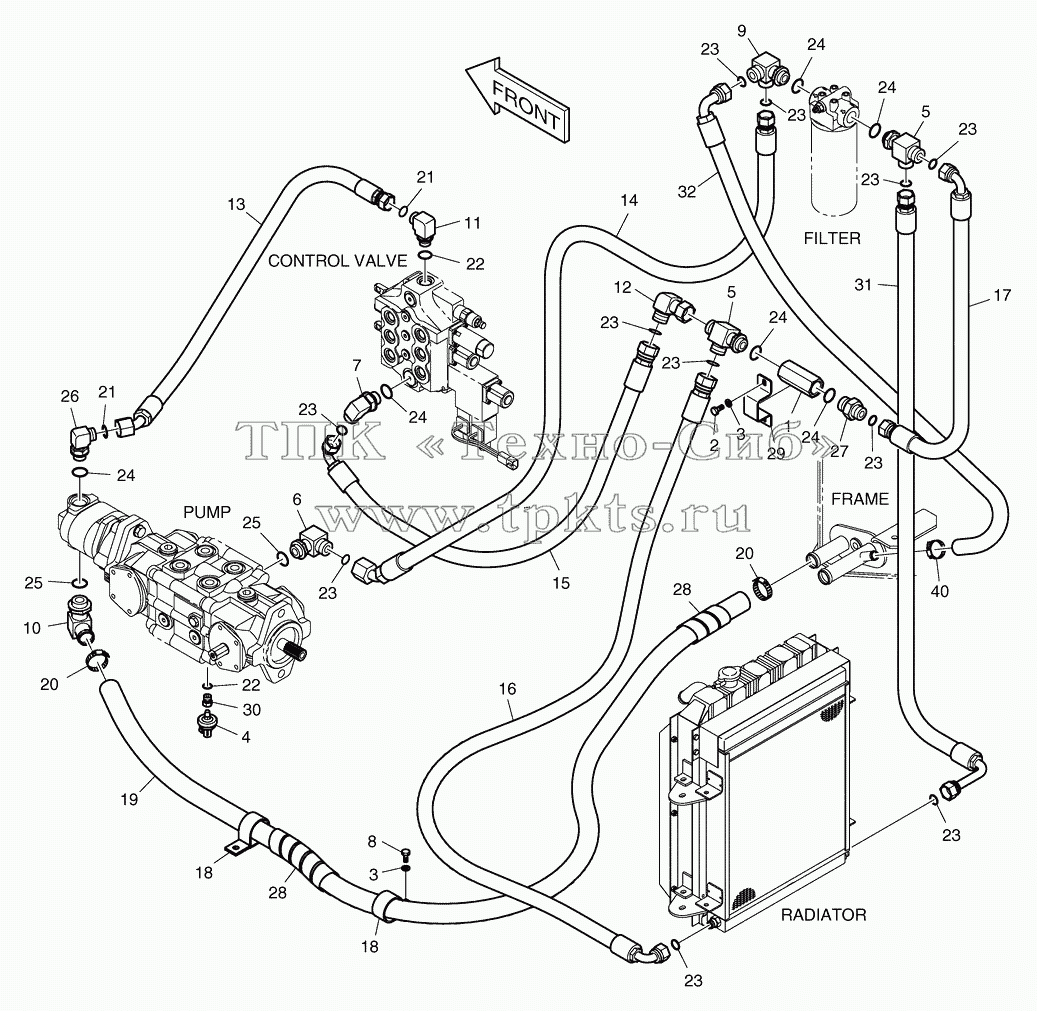

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1022640 | VALVE;CHECK | В корзину | |
10 | K1023075 | ELBOW | В корзину | |
11 | DS2472001 | ELBOW | В корзину | |
12 | K1023070 | ELBOW | В корзину | |
13 | DS2012147 | HOSE | В корзину | |
14 | DS2012106 | HOSE | В корзину | |
15 | DS2013823 | HOSE | В корзину | |
16 | DS2013123 | HOSE | В корзину | |
17 | DS2013157 | HOSE | В корзину | |
18 | K1023054 | CLIP | В корзину | |
19 | K1023094 | HOSE;BULK (L=395CM) | В корзину | |
2 | S0508863 | BOLT | В корзину | |
20 | S8450035 | CLAMP;HOSE | В корзину | |
21 | S8030101 | O-RING | В корзину | |
22 | S8040101 | O-RING | В корзину | |
23 | S8030121 | O-RING | В корзину | |
24 | S8040121 | O-RING | В корзину | |
25 | S8040161 | O-RING | В корзину | |
26 | K1022470 | ELBOW | В корзину | |
27 | K1022545 | ADAPTER | В корзину | |
28 | K1022550 | PROTECTOR;HOSE (L=110CM) | В корзину | |
29 | K1019823 | CLAMP | В корзину | |
3 | K1023146 | WASHER;HARDENED | В корзину | |
30 | K1021844 | PLUG | В корзину | |
31 | DS2013475 | HOSE | В корзину | |
32 | DS2028009 | HOSE | В корзину | |
4 | K1022540 | SWITCH;PRESSURE | В корзину | |
40 | S8450023 | CLAMP | В корзину | |
5 | K1023087 | TEE | В корзину | |
6 | K1023063 | ELBOW | В корзину | |
7 | K1023073 | ELBOW | В корзину | |
8 | S0508663 | BOLT | В корзину | |
9 | K1022549 | TEE | В корзину | |
K1021560 | K1021560 | HYD PIPING | В корзину |
