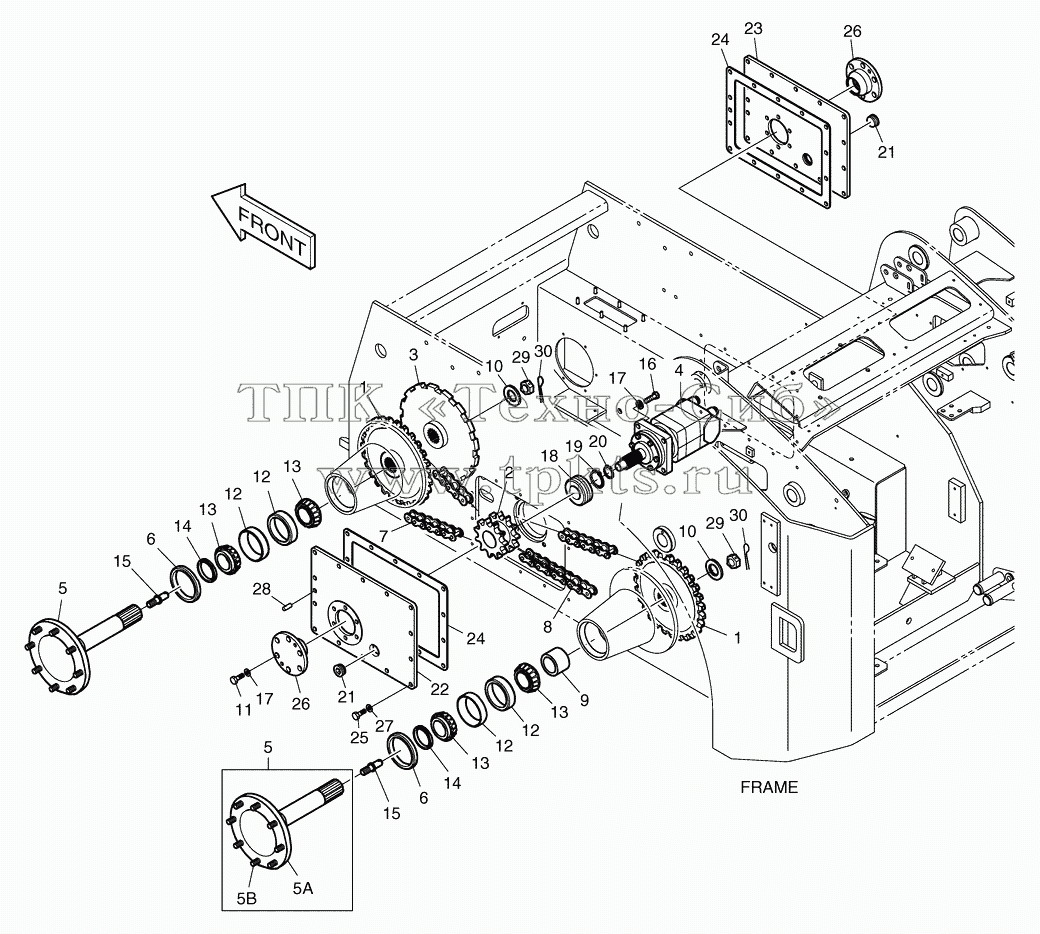

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1020405 | SPROCKET;DRIVEN | В корзину | |
10 | K1020307 | WASHER;HARDENED | В корзину | |
11 | S0515263 | BOLT;HEX | В корзину | |
12 | K1022401 | CUP;BEARING | В корзину | |
13 | K1022402 | BEARING;TAPER ROLLER | В корзину | |
14 | K1022253 | SPACER | В корзину | |
15 | K1023109 | BOLT;STUD | В корзину | |
16 | K1023108 | BOLT | В корзину | |
17 | K1023137 | WASHER;HARDENED | В корзину | |
18 | K1021025 | BEARING;ROLLER | В корзину | |
19 | S6510520 | RING;SNAP | В корзину | |
2 | K1020629 | SPROCKET;MOTOR | В корзину | |
20 | S6500380 | RING;SNAP | В корзину | |
21 | K1022316 | PLUG;MAGNET | В корзину | |
22 | K1021686 | COVER(L.H) | В корзину | |
23 | K1021687 | COVER(R.H) | В корзину | |
24 | K1020681 | GASKET | В корзину | |
25 | S0512163 | BOLT | В корзину | |
26 | K1021676 | HOUSING | В корзину | |
27 | K1023147 | WASHER;HARDENED | В корзину | |
28 | S5701190 | PIN;PARALLEL | В корзину | |
29 | S4276933 | NUT;CASTLE | В корзину | |
3 | K1020407 | DISC | В корзину | |
30 | S5735611 | PIN;SPLIT | В корзину | |
4 | K1022753 | DRIVE MOTOR | В корзину | |
4 | K1022753A | DRIVE MOTOR | В корзину | |
5 | K1020515 | SHAFT ASS'Y | В корзину | |
5 | K1020515A | SHAFT ASS'Y | В корзину | |
5A | K1020406 | SHAFT | В корзину | |
5A | K1020406A | SHAFT | В корзину | |
5B | K1023102 | BOLT;HUB | В корзину | |
6 | K1022403 | SEAL;OIL | В корзину | |
7 | K1021031 | CHAIN | В корзину | |
8 | K1021030 | CHAIN | В корзину | |
9 | K1022409 | SPACER | В корзину | |
K1021655 | K1021655 | DRIVE MOTOR ASS'Y | В корзину |
