Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Doosan › Мини-погрузчик 460 Plus › 3150 Гидросистема

Каталоги запасных частей к спецтехнике Doosan Мини-погрузчик 460 Plus 3150 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
10
10
11
13
14
15
16
18
18
19
2
2
20
21
22
22
23
24
25
26
27
28
29
3
3
30
31
31
31
31
32
32
32
32
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
34
5
5
6
7
7
8
8
9

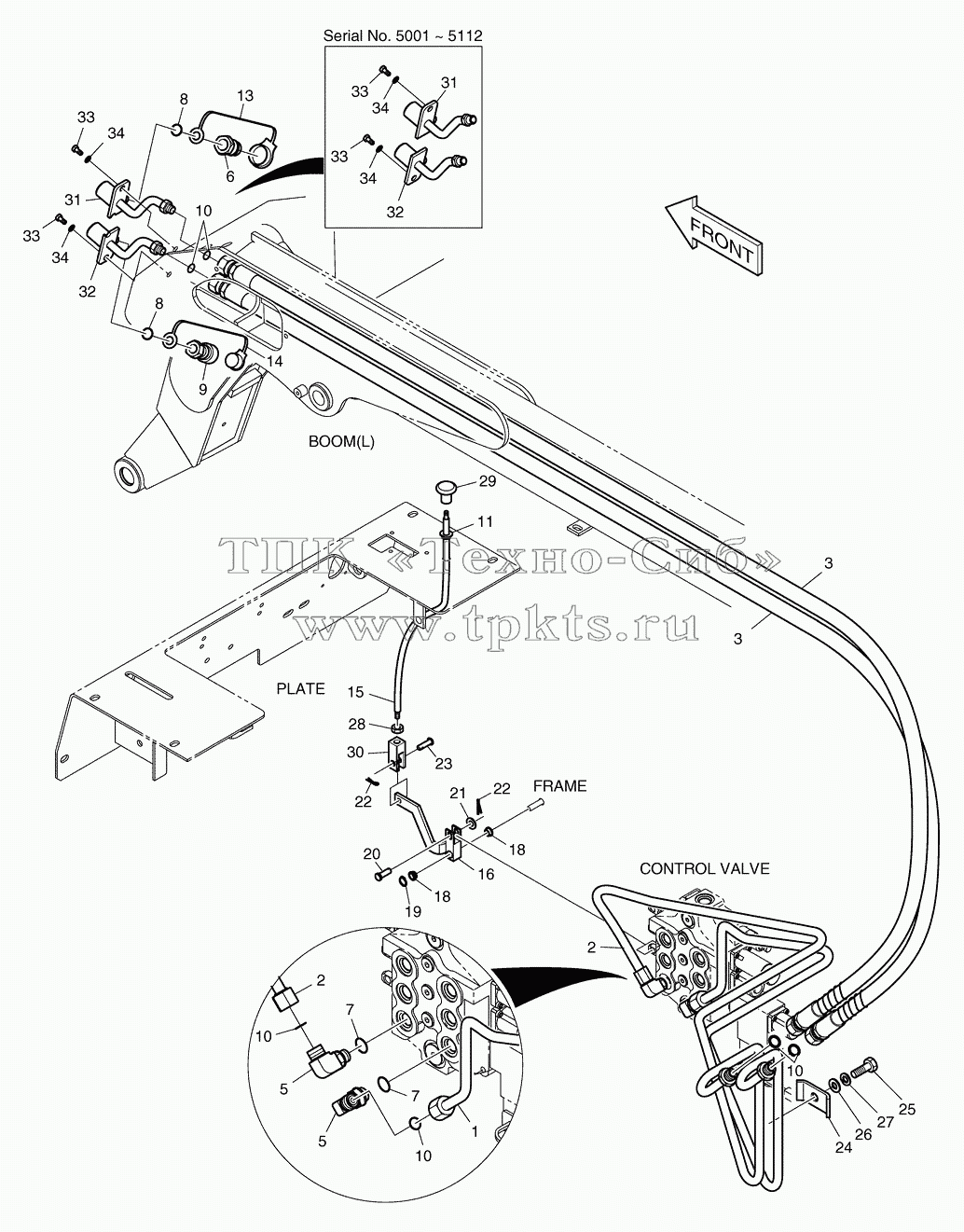

Позиция на иллюстрации Заводской номер детали Название детали
1 K1020414 TUBE В корзину
10 S8030101 O-RING В корзину
11 K1021063 BUSHING В корзину
13 K1022467 CAP В корзину
14 K1022468 CAP В корзину
15 K1021169 ROD В корзину
16 K1021082 LEVER В корзину
18 K1023038 BEARING В корзину
19 S6540800 RING;RETAINING В корзину
2 K1020413 TUBE В корзину
20 S5760301 PIN В корзину
21 S5000613 WASHER В корзину
22 S180333H PIN В корзину
23 S5760201 PIN В корзину
24 K1022296 CLAMP В корзину
25 S0509363 BOLT В корзину
26 K1023146 WASHER;HARDENED В корзину
27 S5110503 WASHER;SPRING В корзину
28 S4012543 NUT В корзину
29 K1023033 KNOB В корзину
3 DS2011428 HOSE В корзину
30 K1019050 CLEVIS В корзину
31 K1021799 TUBE В корзину
31 K1021799A TUBE В корзину
32 K1021800 TUBE В корзину
32 K1021800A TUBE В корзину
33 S0512063 BOLT В корзину
33 S0512063 BOLT В корзину
34 K1023147 WASHER;HARDENED В корзину
34 K1023147 WASHER;HARDENED В корзину
5 K1023062 ELBOW В корзину
6 K1020281 COUPLER;MALE В корзину
7 S8040081 O-RING В корзину
8 S8040121 O-RING В корзину
9 K1020282 COUPLER В корзину
K1020622A K1020622A ATTACH PIPING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
