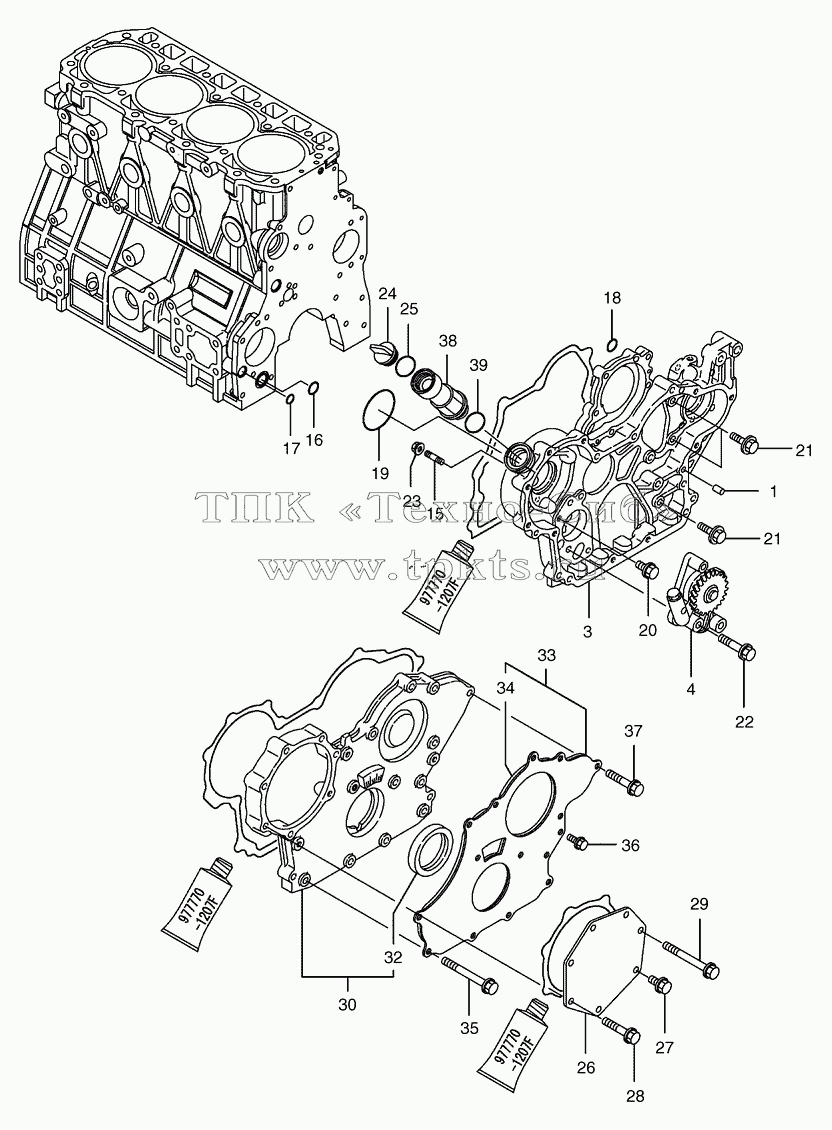

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | S5701041 | PIN;PARALLEL | В корзину | |
15 | 2.120-00329 | BOLT;STUD | В корзину | |
16 | S8000201 | O-RING | В корзину | |
17 | S8000141 | O-RING | В корзину | |
18 | S8000070 | O-RING | В корзину | |
19 | 2.180-01237 | PACKING | В корзину | |
20 | 2.120-00136 | BOLT;PLATED M8X16 | В корзину | |
21 | 2.120-00137 | BOLT M8X20 | В корзину | |
22 | 2.120-00044 | BOLT M8X45 | В корзину | |
23 | 2.121-00268 | NUT | В корзину | |
24 | D460483 | CAP;FILLER | В корзину | |
25 | S8000320 | O-RING | В корзину | |
26 | 2.430-00249 | COVER | В корзину | |
27 | 2.120-00137 | BOLT M8X20 | В корзину | |
28 | 2.120-00044 | BOLT M8X45 | В корзину | |
29 | K9006166 | BOLT M 8X 75 | В корзину | |
3 | K9006142 | HOUSING;GEAR | В корзину | |
30 | 2.423-00133 | GEAR HOUSING | В корзину | |
32 | 2.180-01236 | SEAL;OIL | В корзину | |
33 | 2.304-00002 | COVER ASS'Y | В корзину | |
34 | 2.161-00028 | SPONGE | В корзину | |
35 | 2.120-00140 | BOLT;PLATED M8X70 | В корзину | |
36 | 2.120-00136 | BOLT;PLATED M8X16 | В корзину | |
37 | 2.120-00139 | BOLT;PLATED M8X40 | В корзину | |
38 | D471105 | PIPE | В корзину | |
39 | S8000320 | O-RING | В корзину | |
4 | A408112 | PUMP;OIL | В корзину |
