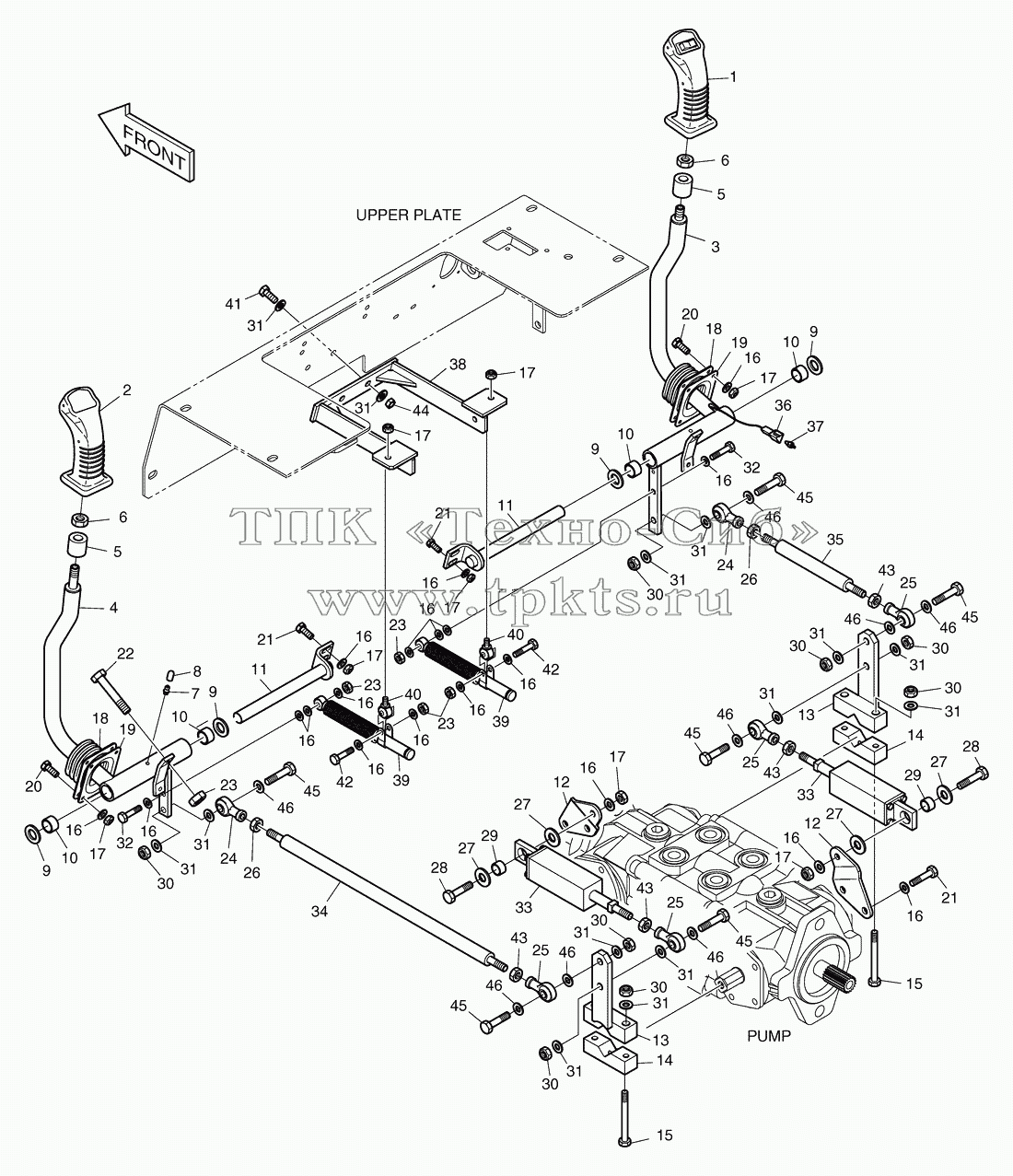

Позиция на иллюстрации Заводской номер детали Название детали
1 K1021939 HANDLE(R.H) В корзину
10 K1019766 BUSHING В корзину
11 K1020054 SHAFT В корзину
12 K1021673 BRACKET В корзину
13 K1021236 ARM В корзину
14 K1021237 BLOCK В корзину
15 S0513063 BOLT В корзину
16 K1023146 WASHER;HARDENED В корзину
17 K1023115 NUT;LOCK В корзину
18 K1019785 BOOT В корзину
19 K1019786 PLATE В корзину
2 K1019993 HANDLE(L.H) В корзину
20 S0504463 BOLT В корзину
21 S0508863 BOLT В корзину
22 S0509863 BOLT В корзину
23 S4016533 NUT В корзину
24 K1020064 LINK В корзину
25 K1020063 LINK В корзину
26 K1023123 NUT В корзину
27 K1023149 WASHER;HARDENED В корзину
28 S0509263 BOLT В корзину
29 K1022251 BEARING;SPHERICAL В корзину
3 K1021234 LEVER(R.H) В корзину
30 K1023114 NUT;LOCK В корзину
31 K1023136 WASHER;HARDENED В корзину
32 S0509463 BOLT В корзину
33 K1020107 ADJUSTER;CENTERING В корзину
34 K1021552 ROD;LONG В корзину
35 K1021674 ROD;SHORT В корзину
36 K1022934 HOUSING;RECEPTACLE В корзину
37 K1020088 PIN;WEDGE LOCK В корзину
38 K1020003A BRACKET В корзину
39 K1019998 DAMPER В корзину
4 K1021233 LEVER(L.H) В корзину
40 K1019999 LINK;EYE В корзину
41 S0512063 BOLT В корзину
42 S0509363 BOLT В корзину
43 S4036633 NUT В корзину
44 S4016633 NUT В корзину
45 S0558563 BOLT В корзину
46 K1021244 SPACER В корзину
5 K1020245 RING;RUBBER В корзину
6 S4030833 NUT В корзину
7 K1019735 NIPPLE;GREASE В корзину
8 K1019808 CAP;GREASE NIPPLE В корзину
9 K1019765 SPACER В корзину
K1021551A K1021551A CONTROL DRIVE В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
