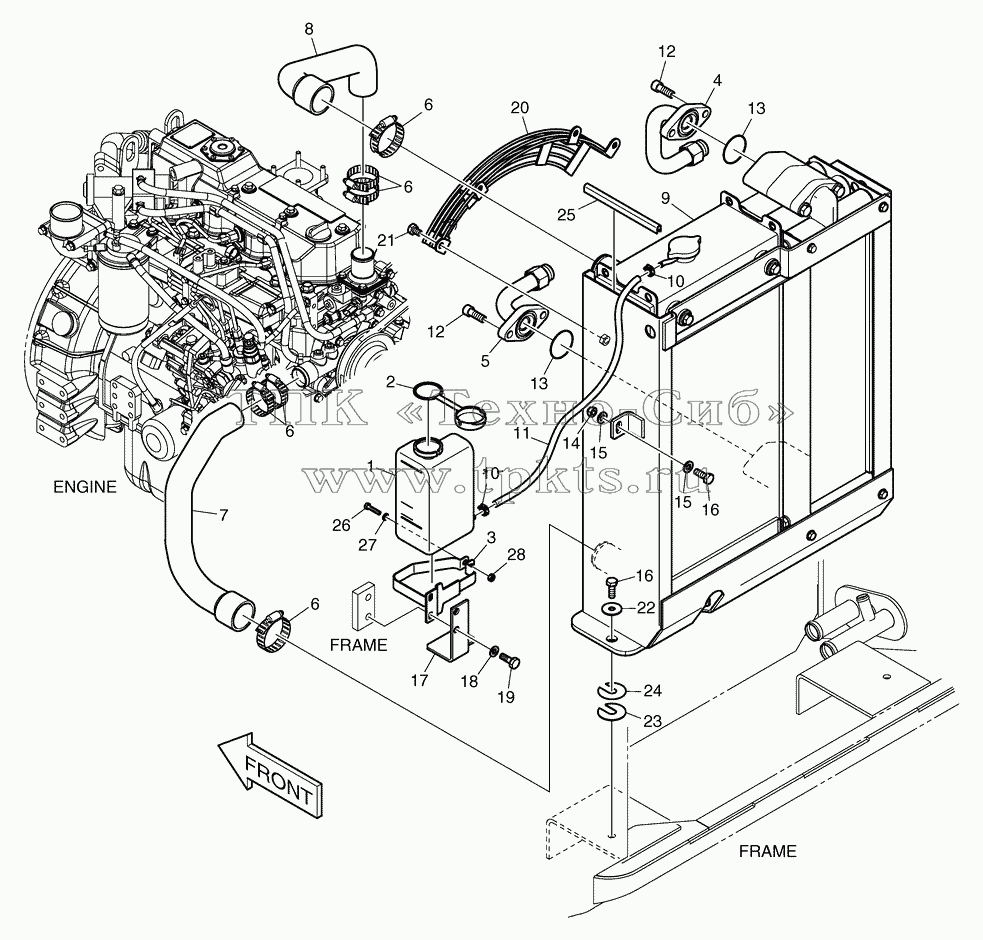

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1019097 | TANK;RESERVE | В корзину | |
10 | S8450006 | CLAMP;HOSE | В корзину | |
11 | 2185-1247D159 | HOSE | В корзину | |
12 | S2215366 | BOLT;SOCKET M12X1.75X35 | В корзину | |
13 | 2180-1026D28 | O-RING | В корзину | |
14 | K1023114 | NUT;LOCK | В корзину | |
15 | K1023147 | WASHER;HARDENED | В корзину | |
16 | S0512266 | BOLT | В корзину | |
17 | K1020649 | BRACKET | В корзину | |
18 | K1023146 | WASHER;HARDENED | В корзину | |
19 | S0508863 | BOLT | В корзину | |
2 | K1019638 | CAP;RESERVOIR | В корзину | |
20 | K1036300A | GUARD;FAN | В корзину | |
21 | S0511663 | BOLT | В корзину | |
22 | K1023129 | WASHER | В корзину | |
23 | K1022327 | SHIM | В корзину | |
24 | K1022328 | SHIM | В корзину | |
25 | K1040207 | STRIP | В корзину | |
26 | S0505263 | BOLT | В корзину | |
27 | K1023148 | WASHER;HARDENED | В корзину | |
28 | S4012333 | NUT M6X1.0 | В корзину | |
3 | K1019096 | PLATE;RESERVOIR MOUNT | В корзину | |
4 | K1030811A | PIPE | В корзину | |
5 | K1030812 | PIPE | В корзину | |
6 | S8450044 | CLAMP;HOSE | В корзину | |
7 | K1033518A | HOSE;RAD OUTLET | В корзину | |
8 | K1033519A | HOSE;RAD INLET | В корзину | |
9 | K1043581A | RADIATOR ASSY | В корзину | |
K1033580E | K1033580E | RADIATOR MOUNTING | В корзину |
