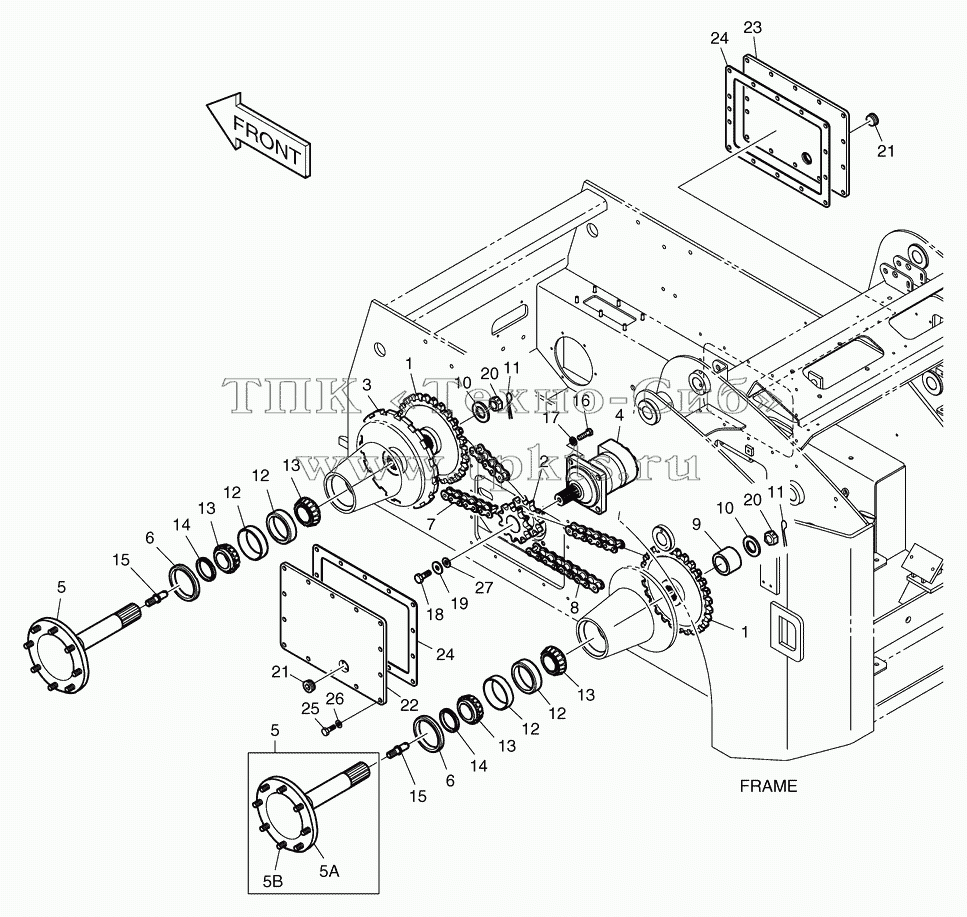

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1021968 | SPROCKET;DRIVEN | В корзину | |
10 | K1020307 | WASHER;HARDENED | В корзину | |
10 | K1038083 | WASHER;HARDENED | В корзину | |
11 | S5735611 | PIN;SPLIT | В корзину | |
12 | K1019058 | CUP;BEARING | В корзину | |
13 | K1019057 | BEARING;TAPER ROLLER | В корзину | |
14 | K1021971 | SPACER | В корзину | |
15 | K1023109 | BOLT;STUD | В корзину | |
16 | S0565361 | BOLT M16X2.0X55 | В корзину | |
17 | K1023138 | WASHER;HARDENED | В корзину | |
18 | K1023103 | BOLT | В корзину | |
19 | K1023141 | WASHER | В корзину | |
2 | K1021637 | SPROCKET;MOTOR | В корзину | |
20 | S4276933 | NUT;CASTLE | В корзину | |
21 | K1022316 | PLUG;MAGNET | В корзину | |
22 | K1021638 | COVER(L.H) | В корзину | |
23 | K1021639 | COVER(R.H) | В корзину | |
24 | K1020681 | GASKET | В корзину | |
25 | S0512163 | BOLT | В корзину | |
26 | K1023147 | WASHER;HARDENED | В корзину | |
27 | K1023142 | WASHER | В корзину | |
3 | K1021969 | DISC | В корзину | |
4 | K1022754 | MOTOR;DRIVE | В корзину | |
4 | K1022754A | MOTOR;DRIVE | В корзину | |
5 | K1022164 | SHAFT ASS'Y | В корзину | |
5 | K1022164A | SHAFT ASS'Y | В корзину | |
5A | K1021967 | SHAFT | В корзину | |
5A | K1021967A | SHAFT | В корзину | |
5B | K1023102 | BOLT;HUB | В корзину | |
6 | K1022403 | SEAL;OIL | В корзину | |
7 | K1021031 | CHAIN | В корзину | |
8 | K1021030 | CHAIN | В корзину | |
9 | K1021970 | SPACER | В корзину | |
K1021640C | K1021640C | DRIVE MOTOR ASS'Y | В корзину |
