Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1020274 | TUBE | В корзину | |
10 | DS2013824 | HOSE | В корзину | |
11 | DS2012247 | HOSE | В корзину | |
12 | DS2013059 | HOSE | В корзину | |
15 | K1022296 | CLAMP | В корзину | |
16 | S0509363 | BOLT | В корзину | |
17 | K1023146 | WASHER;HARDENED | В корзину | |
18 | K1023115 | NUT;LOCK | В корзину | |
19 | S5110503 | WASHER;SPRING | В корзину | |
2 | K1020275 | TUBE | В корзину | |
20 | S0508663 | BOLT | В корзину | |
21 | K1023091 | TEE | В корзину | |
22 | K1023093 | TEE | В корзину | |
23 | S8040081 | O-RING | В корзину | |
24 | S8030081 | O-RING | В корзину | |
25 | S8030101 | O-RING | В корзину | |
26 | K1020072 | ELBOW | В корзину | |
27 | K1023062 | ELBOW | В корзину | |
3 | K1020411 | TUBE | В корзину | |
33 | K1020554 | COVER | В корзину | |
34 | S0511863 | BOLT;HEX. | В корзину | |
35 | S5000613 | WASHER | В корзину | |
36 | K1020631 | TUBE | В корзину | |
37 | K1020632 | TUBE | В корзину | |
38 | K1020633 | TUBE | В корзину | |
39 | K1023039 | SPACER | В корзину | |
4 | K1020412 | TUBE | В корзину | |
40 | K1022297 | RUBBER | В корзину | |
44 | DS2023203 | HOSE | В корзину | |
45 | DS2023202 | HOSE | В корзину | |
46 | S0508863 | BOLT | В корзину | |
47 | K1023064 | ELBOW | В корзину | |
48 | K1022480 | NUT;LOCK | В корзину | |
49 | K1021925 | BRACKET | В корзину | |
5 | K1020634 | TUBE | В корзину | |
6 | K1020635 | TUBE | В корзину | |
7 | K1020636 | TUBE | В корзину | |
8 | K1020637 | TUBE | В корзину | |
9 | DS2011550 | HOSE | В корзину | |
9 | DS2011551 | HOSE | В корзину | |

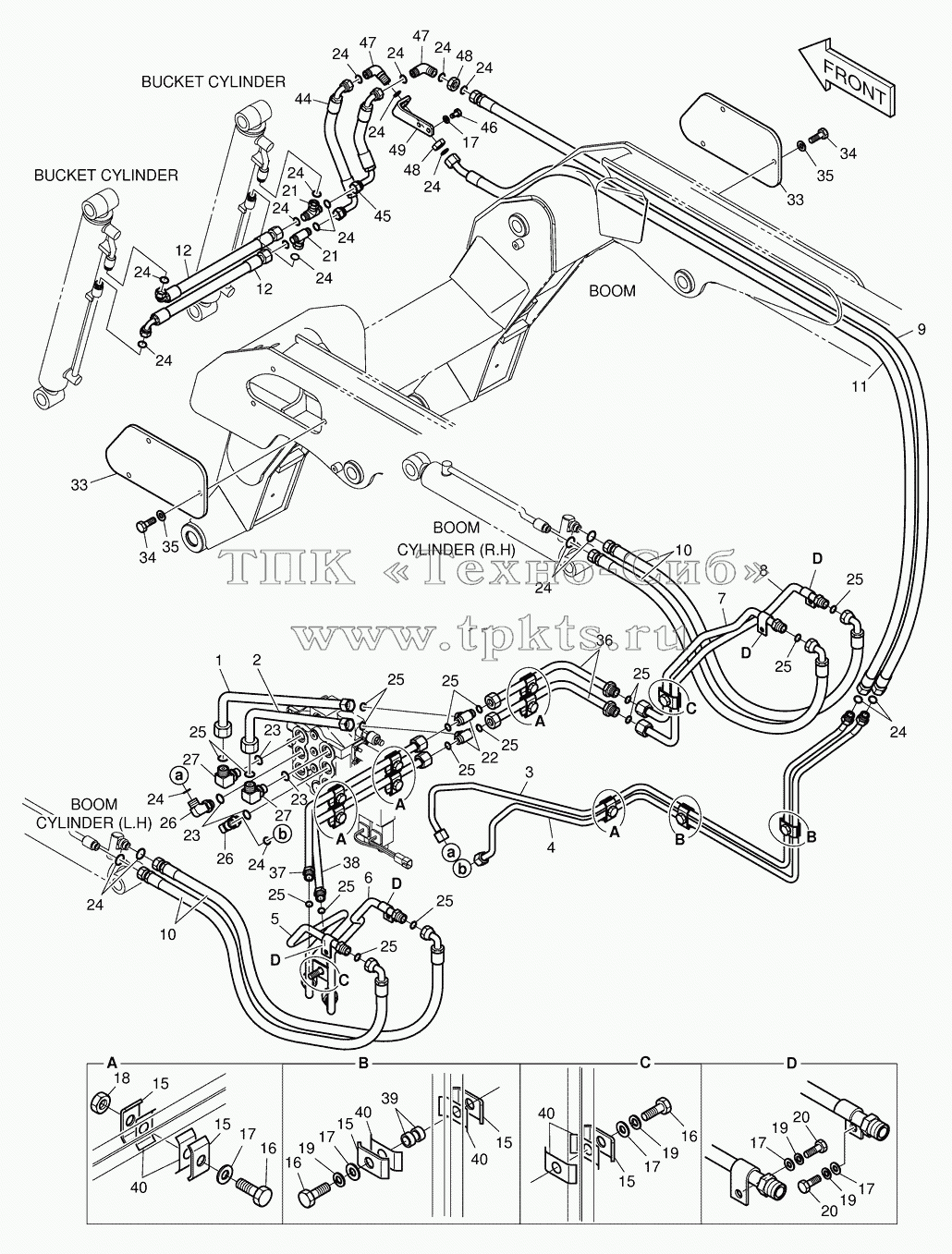

K1020621A | K1020621A | BOOM & BUCKET PIPING | В корзину |
