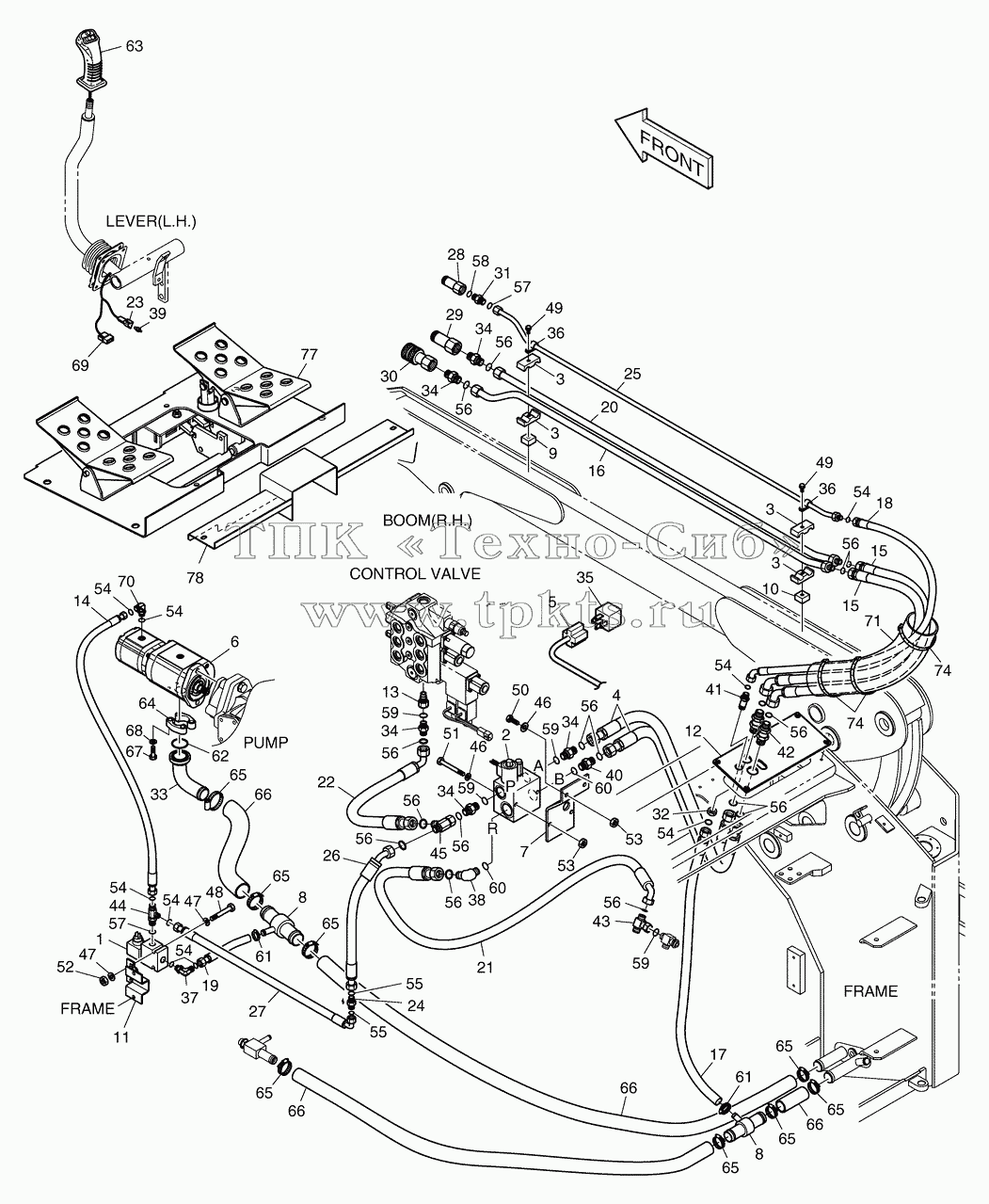

Позиция на иллюстрации Заводской номер детали Название детали
1 K1019924 VALVE;SOLENOID В корзину
10 K1020210 BLOCK В корзину
11 K1020785 BRACKET В корзину
12 K1022170 PLATE В корзину
13 K1020211 SLEEVE В корзину
14 DS2029029 HOSE В корзину
15 DS2012140 HOSE В корзину
16 K1020212 TUBE В корзину
17 DS2032002 HOSE В корзину
18 DS2012137 HOSE В корзину
19 DS2019006 HOSE В корзину
2 K1019925 VALVE;SOLENOID В корзину
20 K1020213 TUBE В корзину
21 DS2012139 HOSE В корзину
22 DS2013333 HOSE В корзину
23 K1022934 HOUSING;RECEPTACLE В корзину
24 K1020214 VALVE;CHECK В корзину
25 K1020215 TUBE В корзину
26 DS2024006 HOSE В корзину
27 DS2013825 HOSE В корзину
28 K1020073 COUPLER В корзину
29 K1020074 COUPLER В корзину
3 K1019926 CLAMP;TUBE В корзину
30 K1020075 COUPLER В корзину
31 K1022479 ADAPTER В корзину
32 K1022480 NUT;LOCK В корзину
33 K1019076 ELBOW В корзину
34 K1022545 ADAPTER В корзину
35 K1019698 RELAY;SEALED В корзину
36 K1023052 CLIP В корзину
37 K1023066 ELBOW В корзину
38 K1020216 ELBOW В корзину
39 K1020088 PIN;WEDGE LOCK В корзину
4 DS2011284 HOSE В корзину
40 K1023083 ADAPTER В корзину
41 K1023085 ADAPTER В корзину
42 K1020217 ADAPTER В корзину
43 DS2417004 TEE В корзину
44 K1020218 TEE В корзину
45 K1020219 TEE В корзину
46 K1023147 WASHER;HARDENED В корзину
47 K1023148 WASHER;HARDENED В корзину
48 S0554063 BOLT В корзину
49 S0556463 BOLT В корзину
5 K1020207 HARNESS В корзину
50 S0558163 BOLT В корзину
51 S0557363 BOLT В корзину
52 S4012343 NUT В корзину
53 S4012643 NUT В корзину
54 S8030081 O-RING В корзину
55 S8030101 O-RING В корзину
56 S8030121 O-RING В корзину
57 S8040081 O-RING В корзину
58 S8040101 O-RING В корзину
59 S8040121 O-RING В корзину
6 K1022720 PUMP;GEAR В корзину
60 S8040161 O-RING В корзину
61 S8450016 CLAMP;HOSE В корзину
62 K1023057 O-RING В корзину
63 K1021941 HANDLE В корзину
64 K1023046 FLANGE;HALF В корзину
65 S8450035 CLAMP;HOSE В корзину
66 K1023094 HOSE;BULK (L=395CM) В корзину
67 K1023047 BOLT В корзину
68 K1023137 WASHER;HARDENED В корзину
69 K1022963 HOUSING;PIN В корзину
7 K1020208 BRACKET В корзину
70 K1023067 ELBOW В корзину
71 K1020961 PROTECTOR;HOSE В корзину
74 K1022971 CLIP;BAND В корзину
77 K1021708 PEDAL В корзину
78 K1021702 PLATE;STEP В корзину
8 K1020787 TEE В корзину
9 K1020209 BLOCK В корзину
K1023368 K1023368 HIGH FLOW PIPING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
