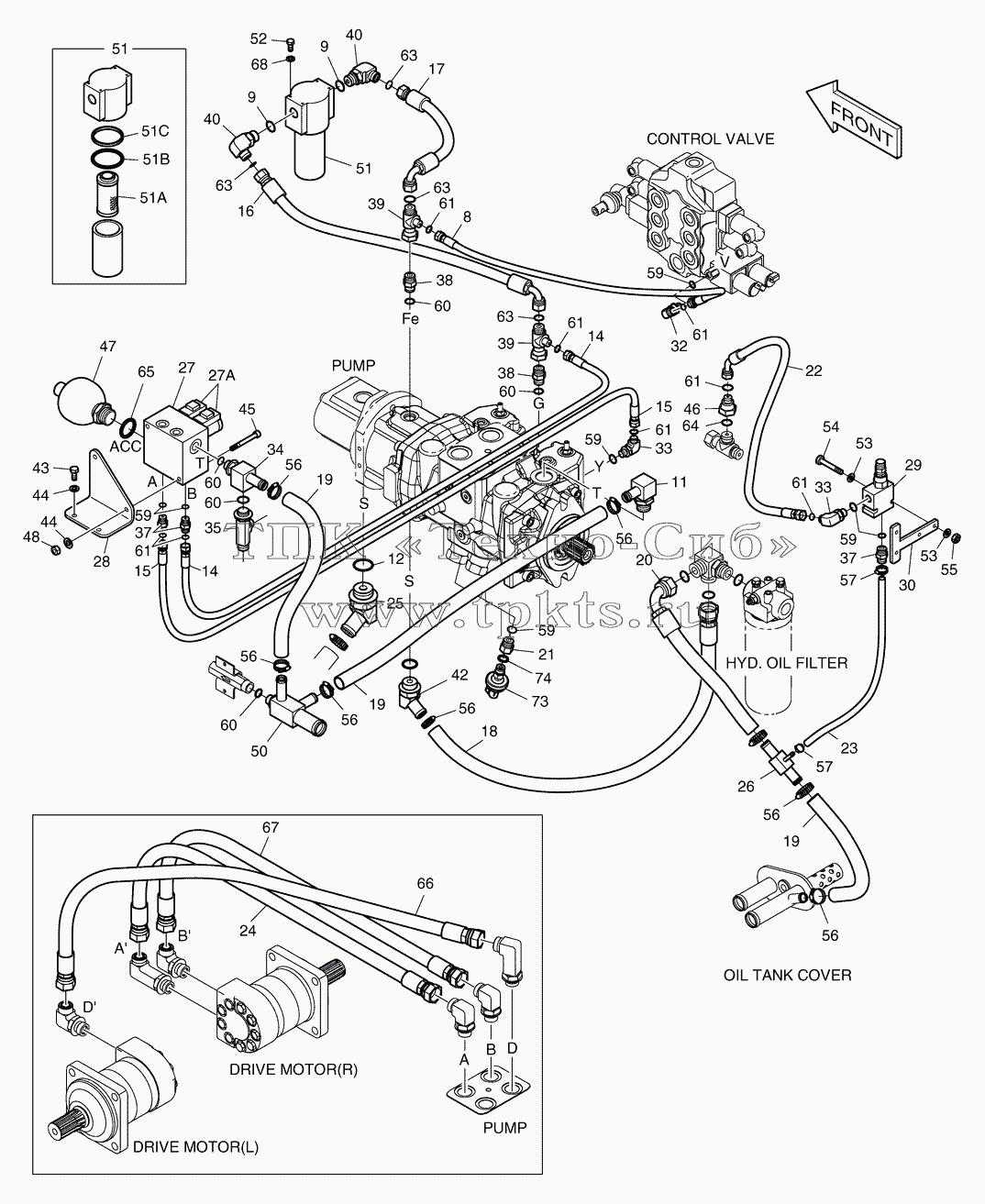

Каталоги запасных частей к спецтехнике Doosan Мини-погрузчик 470 Plus 6450 Трубопроводы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
12
14
14
15
15
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
27A
28
29
30
30
32
33
33
34
35
37
37
38
38
39
39
40
40
42
43
44
44
45
46
47
47
48
50
51
51
51A
51B
51C
52
53
53
54
55
56
56
56
56
56
56
56
57
57
59
59
59
59
59
60
60
60
60
60
61
61
61
61
61
61
61
63
63
63
63
64
65
66
67
68
73
73
74
8
9
9
Позиция на иллюстрации Заводской номер детали Название детали
11 K1023061 ELBOW В корзину
12 S8040201 O-RING В корзину
14 DS2012330 HOSE В корзину
15 DS2012331 HOSE В корзину
16 DS2013709 HOSE В корзину
17 DS2013716 HOSE В корзину
18 DS2032011 HOSE В корзину
19 K1022543 HOSE;BULK (L=100CM) В корзину
20 DS2028010 HOSE В корзину
21 2181-2340 ADAPTER В корзину
21 DS2245024 ADAPTER В корзину
22 DS2012200 HOSE В корзину
23 DS2032010 HOSE В корзину
24 DS2029038 HOSE В корзину
25 DS2340005 ELBOW В корзину
26 DS2377003 TEE В корзину
27 K1022649A VALVE;SOLENOID В корзину
27A K1022659 SOLENOID В корзину
28 K1021998 BRACKET В корзину
29 K1022652 VALVE;SOLENOID В корзину
30 K1022095 BRACKET В корзину
30 K1022095A BRACKET В корзину
32 K1023059 ELBOW В корзину
33 K1023060 ELBOW В корзину
34 K1021997 TEE В корзину
35 K1022542 TEE В корзину
37 K1023081 ADAPTER В корзину
38 K1023080 ADAPTER В корзину
39 DS2356002 TEE В корзину
40 K1023067 ELBOW В корзину
42 K1019117 ELBOW В корзину
43 S0508863 BOLT В корзину
44 S5010513 WASHER;PLAIN M8 В корзину
45 S2210071 BOLT;SOCKET В корзину
46 DS2249006 ADAPTER В корзину
47 2460-9054 ACCUMULATOR В корзину
47 K1022806 ACCUMULATOR В корзину
48 S4012533 NUT M8X1.25 В корзину
50 K1022146 TEE В корзину
51 K1022651 FILTER;PILOT В корзину
51A K1022654 ELEMENT;PILOT FILTER В корзину
51B K1022655 O-RING В корзину
51C K1022656 RING;BACK-UP В корзину
52 S0502963 BOLT В корзину
53 S5010313 WASHER;PLAIN В корзину
54 S0505563 BOLT M6X1.0X45L В корзину
55 S4012333 NUT M6X1.0 В корзину
56 S8450023 CLAMP В корзину
57 S8450006 CLAMP;HOSE В корзину
59 S8040061 O-RING В корзину
60 S8040081 O-RING В корзину
61 S8030041 O-RING В корзину
63 S8030081 O-RING В корзину
64 S8030101 O-RING В корзину
65 S8000141 O-RING В корзину
66 DS2029056 HOSE В корзину
67 DS2029041 HOSE В корзину
68 S5000213 WASHER;PLAIN В корзину
73 2549-1135D8 SWITCH;PRESSURE В корзину
73 549-00010 SWITCH;PRESSURE В корзину
74 S8180211 SEAL RING В корзину
8 DS2012232 HOSE В корзину
9 S8040101 O-RING В корзину
K1022221E K1022221E PILOT PIPING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
