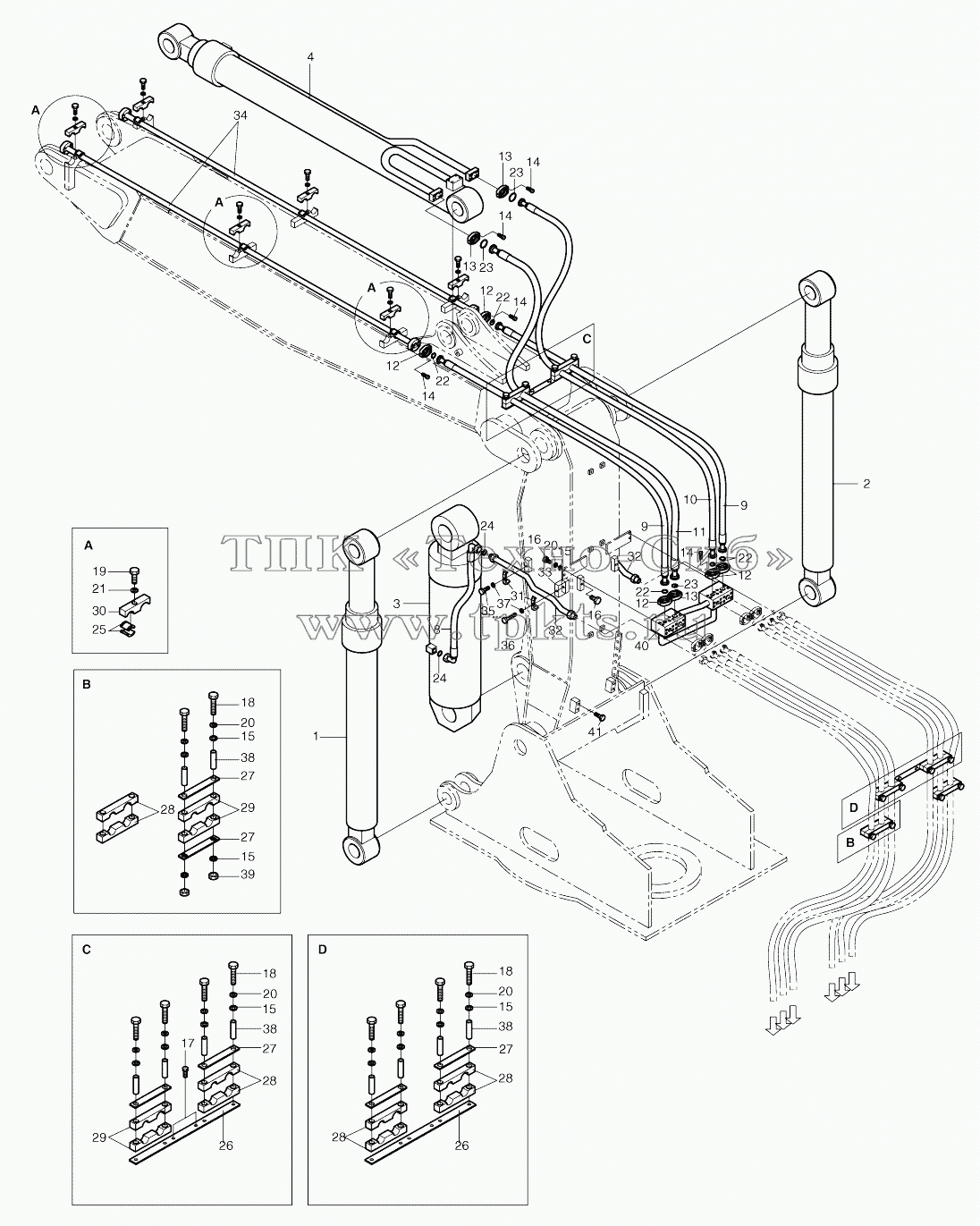

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
400-00958A | 400-00958A | Front piping | В корзину | |
1 | 440-00094 | Boom cylinder(l.h.)-arti.boom | В корзину | |
2 | 440-00095 | Boom cylinder(r.h.)-arti.boom | В корзину | |
3 | 440-00314 | Arti. Boom cylinder | В корзину | |
4 | 440-00099 | Arm cylinder-arti.boom | В корзину | |
8 | 2184-1198D67 | Hose | В корзину | |
9 | DS2038137 | Hose | В корзину | |
10 | DS2038138 | Hose | В корзину | |
11 | DS2038139 | Hose | В корзину | |
12 | 2181-9079 | FLANGE | В корзину | |
13 | 2181-9078 | Flange | В корзину | |
14 | S2212266 | BOLT;SOCKET M10X1.5X30 | В корзину | |
15 | S5010613 | WASHER;PLAIN | В корзину | |
16 | S0511953 | BOLT M10X1.5X22 | В корзину | |
17 | 2120-2196D2 | BOLT;SET M10X1.5X25 | В корзину | |
18 | S0559253 | BOLT M10X1.5X85 | В корзину | |
19 | S0565466 | BOLT M16X2.0X60 | В корзину | |
20 | S5102603 | WASHER;SPRING M10 | В корзину | |
21 | S5102903 | WASHER;SPRING | В корзину | |
22 | 2180-1026D2 | O-RING | В корзину | |
23 | 2180-1026D19 | O-RING | В корзину | |
24 | S8030121 | O-RING | В корзину | |
25 | 2161-2250A | RUBBER | В корзину | |
26 | 621-00443 | PLATE | В корзину | |
27 | 2191-4689 | PLATE | В корзину | |
28 | 124-00027 | CLAMP;RUBBER | В корзину | |
29 | 124-00028 | Clamp, rubber | В корзину | |
30 | 124-00011 | CLAMP | В корзину | |
31 | 2124-1026D2 | CLAMP | В корзину | |
32 | 140-00182 | Pipe | В корзину | |
33 | 114-00322 | Spacer | В корзину | |
34 | 140-00156 | Pipe, bucket | В корзину | |
35 | S0560953 | BOLT M12X1.75X60 | В корзину | |
36 | S0561953 | Bolt | В корзину | |
37 | S5102703 | WASHER;SPRING M10 | В корзину | |
38 | 2182-1018D47 | PIPE | В корзину | |
39 | S4012633 | NUT M10X1.5 | В корзину | |
40 | 423-00033 | Block | В корзину | |
40 | 423-00033A | Block | В корзину | |
41 | S0518466 | Bolt | В корзину |
