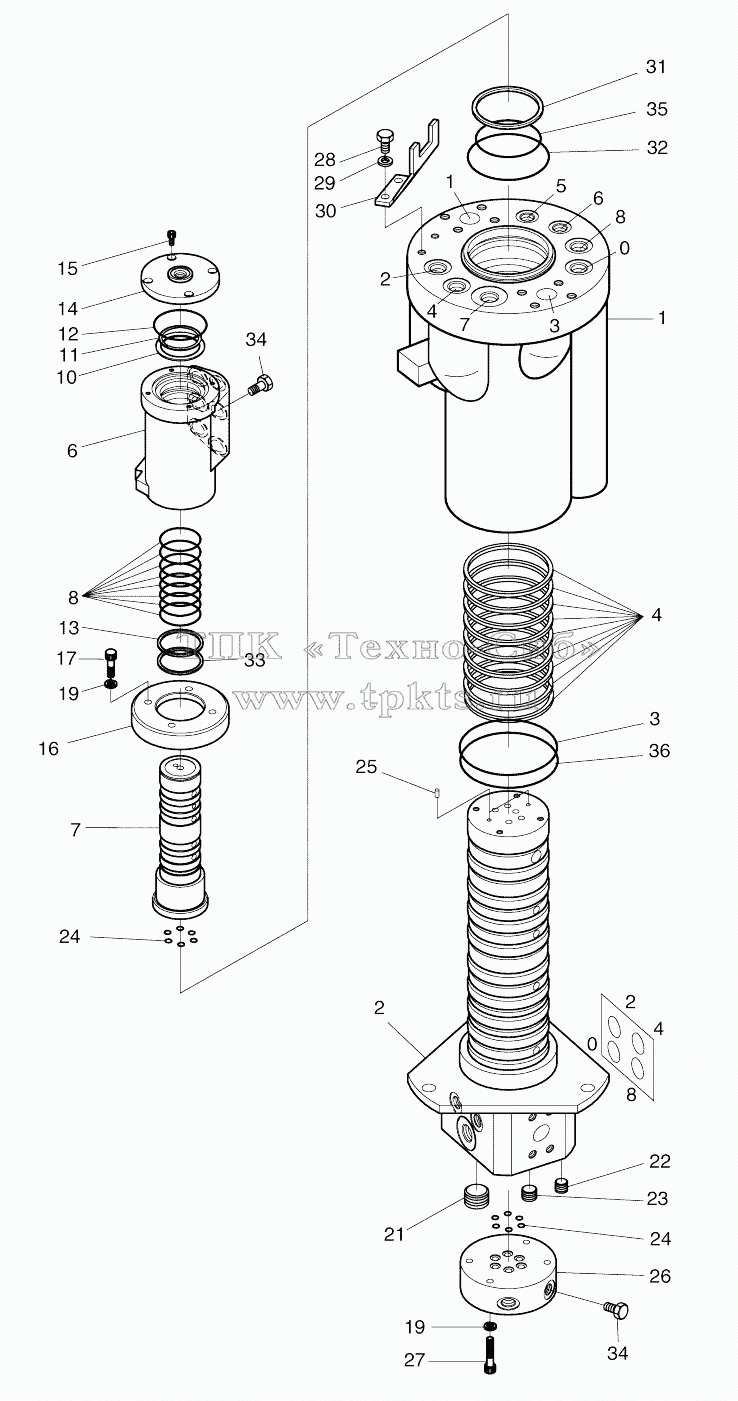

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
2480-9022B | 2480-9022B | Center joint | В корзину | |
2480-9022AKT | 2480-9022AKT | Seal kit, center joint | В корзину | |
401107-00811 | 401107-00811 | Seal kit, center joint | В корзину | |
400826-00014 | 400826-00014 | Joint, center | В корзину | |
1 | TJ13-3010-E | Hub | В корзину | |
2 | TJ13-3020-J | Shaft assy | В корзину | |
3 | O-RING | O-ring | В корзину | |
4 | SEAL | Seal | В корзину | |
4 | SJD-100-70 | SEAL;SLIPPER | В корзину | |
6 | TJ13-3040-D | Hub | В корзину | |
7 | TJ13-3050-F | Shaft | В корзину | |
8 | SEAL | Seal | В корзину | |
8 | SEAL | Seal | В корзину | |
10 | TJ13-3060 | Spacer | В корзину | |
11 | S6500480 | Ring, retaining | В корзину | |
12 | S8010650 | O-ring | В корзину | |
13 | SEAL | Seal | В корзину | |
14 | TJ13-3070-A | Cover | В корзину | |
15 | S2204463 | Bolt, wrench | В корзину | |
16 | TJ13-3080-A | Cover | В корзину | |
17 | S2209063 | Bolt, socket | В корзину | |
19 | S5100503 | WASHER | В корзину | |
21 | 2181-1116D5 | Plug, pt | В корзину | |
22 | 2181-1116D2 | PLUG | В корзину | |
23 | 2181-1116D3 | PLUG;HEX. SOCKET | В корзину | |
24 | S8000101 | O-RING | В корзину | |
25 | 123-00236 | Pin | В корзину | |
26 | TJ13-3090 | Adapter | В корзину | |
27 | S2209463 | Bolt, wrench | В корзину | |
28 | S0511853 | BOLT M10X1.5X20 | В корзину | |
29 | S5100603 | WASHER;SPRING | В корзину | |
30 | TJ13-3100 | Plate | В корзину | |
31 | TJ13-3110 | Shim | В корзину | |
32 | S8011100 | O-ring | В корзину | |
33 | TJ13-3120 | Ring, wear | В корзину | |
34 | 2181-1950D1 | PLUG | В корзину | |
35 | O-RING | O-ring | В корзину | |
36 | S8001401 | O-ring | В корзину |
