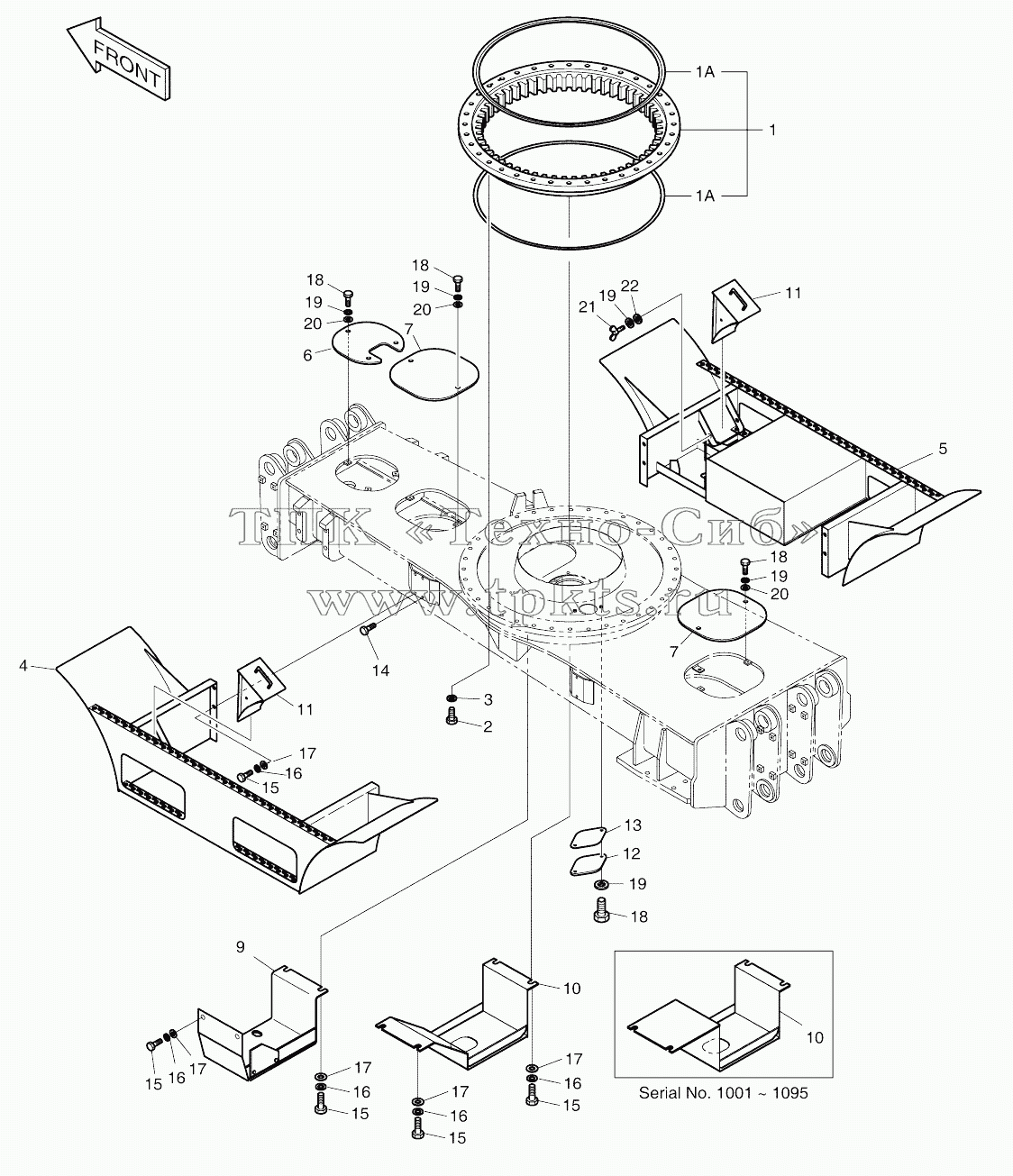

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V CHASSIS COMPONENT
10
10
10
10
11
11
12
13
14
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
17
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
20
21
10
10
10
10
9
1
1
1A
1A
2
3
4
5
5
5
5
6
7
7
9
22
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 230-00048A |
230-00048A |
|
Chassis component |
В корзину
|
| 10 |
621-00477H |
|
Cover, motor |
В корзину
|
| 10 |
621-00477G |
|
Cover, motor |
В корзину
|
| 11 |
2542-1002A |
|
Chock, wheel |
В корзину
|
| 12 |
2403-1002 |
|
COVER |
В корзину
|
| 13 |
2180-1017A |
|
PACKING |
В корзину
|
| 14 |
S0520856 |
|
Bolt |
В корзину
|
| 15 |
S0521456 |
|
Bolt |
В корзину
|
| 15 |
S0521466 |
|
BOLT M16X2.0X40 |
В корзину
|
| 16 |
S5102903 |
|
WASHER;SPRING |
В корзину
|
| 17 |
2114-1058D2 |
|
WASHER |
В корзину
|
| 18 |
S0511853 |
|
BOLT M10X1.5X20 |
В корзину
|
| 19 |
S5102603 |
|
WASHER;SPRING M10 |
В корзину
|
| 20 |
S5010613 |
|
WASHER;PLAIN |
В корзину
|
| 21 |
S3056253 |
|
Bolt, wing |
В корзину
|
| 10 |
621-00477C |
|
Cover, motor |
В корзину
|
| 10 |
621-00477B |
|
Cover, motor |
В корзину
|
| 9 |
621-00476E |
|
Cover, t/m |
В корзину
|
| 160611-00157 |
160611-00157 |
|
Components assy, chassis |
В корзину
|
| 1 |
109-00052B |
|
Bearing, swing |
В корзину
|
| 1 |
140109-00045 |
|
Bearing, swing |
В корзину
|
| 1A |
401107-00751 |
|
Seal, swing bearing |
В корзину
|
| 2 |
S0770266 |
|
BOLT M20X1.5X70 |
В корзину
|
| 3 |
2114-9012A |
|
WASHER;HARD |
В корзину
|
| 4 |
625-00087 |
|
Step |
В корзину
|
| 5 |
625-00089A |
|
Step |
В корзину
|
| 5 |
625-00089B |
|
Step |
В корзину
|
| 5 |
625-00089C |
|
Step |
В корзину
|
| 5 |
110955-00262 |
|
Step |
В корзину
|
| 6 |
621-02269 |
|
Cover |
В корзину
|
| 7 |
621-02270 |
|
Cover |
В корзину
|
| 9 |
621-00476C |
|
Cover, t/m |
В корзину
|
| 22 |
2114-1058D1 |
|
Washer |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
