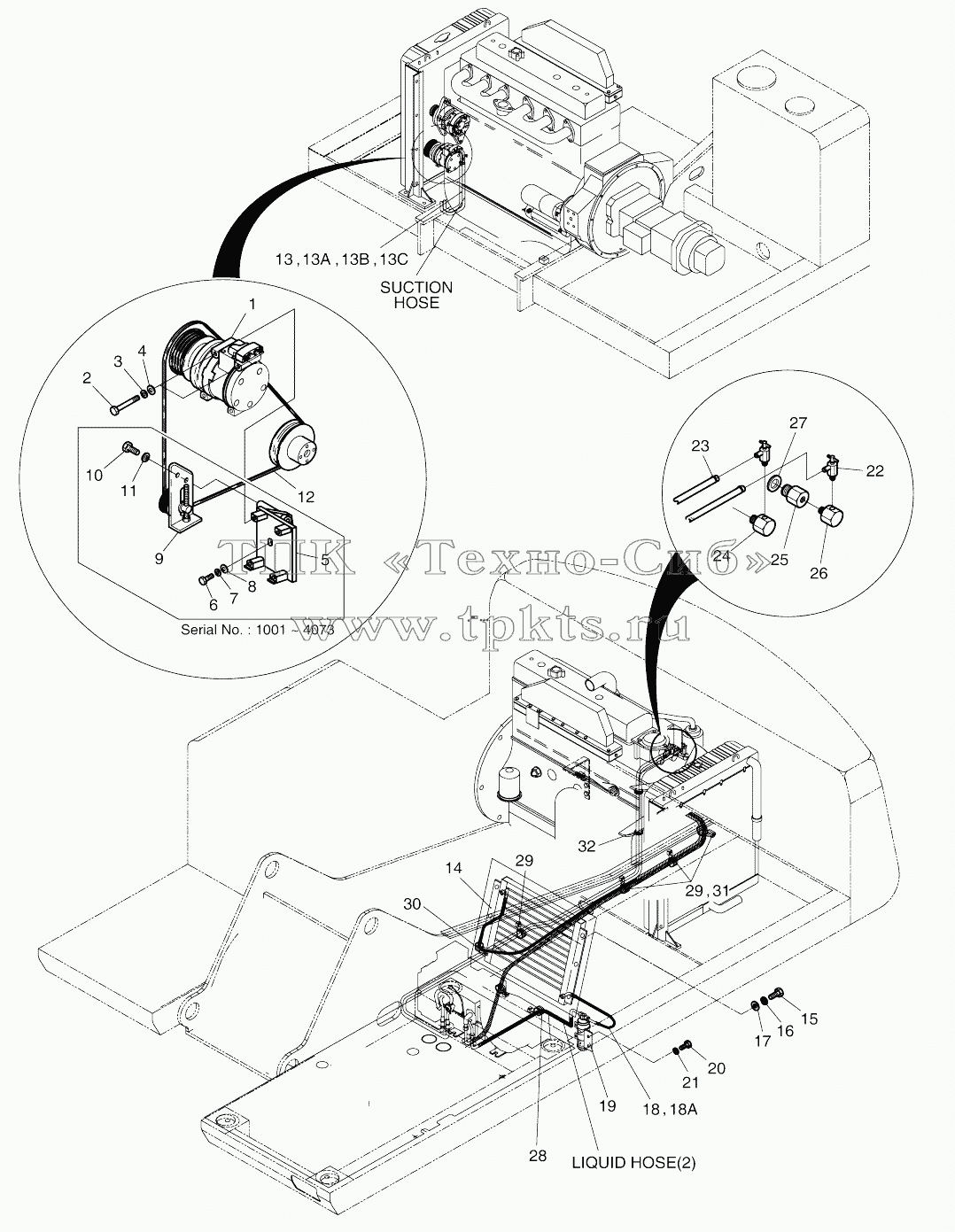

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 32 | 2124-1622D3 | CLIP;BAND (280L) | В корзину | |
| 21 | S5102503 | WASHER;SPRING | В корзину | |
| 20 | S0508653 | BOLT M8X1.25X16 | В корзину | |
| 19 | 300720-00003 | Dryer, receiver | В корзину | |
| 19 | 2204-6039A | RECEIVER DRIER | В корзину | |
| 18A | 2180-6090 | O-RING | В корзину | |
| 18 | 2185-1697D2 | HOSE;LIQUID(1) | В корзину | |
| 17 | S5010613 | WASHER;PLAIN | В корзину | |
| 16 | S5102603 | WASHER;SPRING M10 | В корзину | |
| 15 | S0512053 | BOLT M10X1.5X25 | В корзину | |
| 22 | 2186-9003 | VALVE | В корзину | |
| 22 | 410202-00034 | Cock, drain | В корзину | |
| 23 | S8450016 | CLAMP;HOSE | В корзину | |
| 31 | 120-00276 | BOLT M8X1.25X12 | В корзину | |
| 30 | 2124-1353D4 | CLAMP | В корзину | |
| 29 | 124-00209D1 | CLIP 2-D20/M8 | В корзину | |
| 28 | 124-00208D3 | CLIP D20/M8 | В корзину | |
| 27 | S8180411 | SEAL;COPPER | В корзину | |
| 26 | 2181-1161A | ADAPTER | В корзину | |
| 25 | 430201-00278 | Adapter | В корзину | |
| 25 | 2181-1160A | ADAPTER | В корзину | |
| 24 | 2181-1159 | ADAPTER | В корзину | |
| 14 | 440204-00002 | Condenser assy | В корзину | |
| 14 | 2520-6004 | CONDENSER ASS'Y | В корзину | |
| 5 | 2197-1798C | Bracket, compressor | В корзину | |
| 5 | 2197-1798B | BRACKET;COMPRESSOR | В корзину | |
| 4 | S5010513 | WASHER;PLAIN M8 | В корзину | |
| 3 | S5102503 | WASHER;SPRING | В корзину | |
| 2 | S0557153 | BOLT M8X1.25X90 | В корзину | |
| 1 | 440205-00070 | Compressor | В корзину | |
| 1 | 2208-6013B | COMPRESSOR | В корзину | |
| 440213-00034A | 440213-00034A | Ventilation assy, chassis | В корзину | |
| 440213-00034 | 440213-00034 | Ventilation assy, chassis | В корзину | |
| 6 | S0712153 | BOLT M10X1.25X28 | В корзину | |
| 7 | S5102603 | WASHER;SPRING M10 | В корзину | |
| 8 | S5010613 | WASHER;PLAIN | В корзину | |
| 13C | 1.161-00018 | CAP;CHECK PORT(H) | В корзину | |
| 13B | 2180-6088 | O-ring | В корзину | |
| 13A | 2180-6089 | O-RING(COMP) | В корзину | |
| 13 | 2185-1706 | HOSE;DISCHARGE 2585L | В корзину | |
| 12 | 2106-1019D11 | V-belt | В корзину | |
| 12 | 2106-1019D10 | V-BELT;COMPRESSOR | В корзину | |
| 11 | S5102603 | WASHER;SPRING M10 | В корзину | |
| 10 | S0759853 | BOLT M10X1.25X115 | В корзину | |
| 9 | 2107-6006 | PULLEY ASS'Y;IDLE 4PK | В корзину | |
| 920-00114A | 920-00114A | Ventilation assy, chassis | В корзину |
