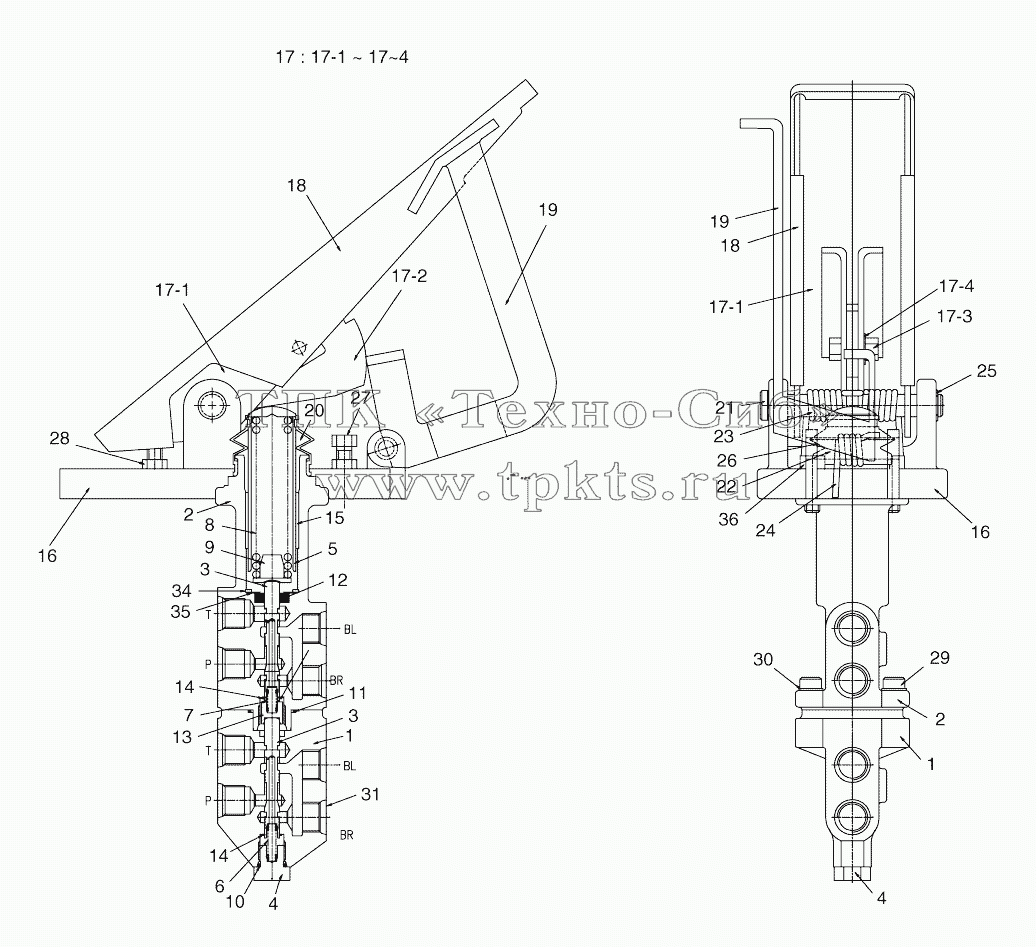

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V FOOT BRAKE VALVE
420-00073K
24
23
22
21
20
19
19
18
18
17-4
24
25
26
36
35
34
31
30
29
28
27
17-3
17-2
7
6
5
4
4
3
3
2
2
1
1
410102-00037
8
9
10
17-1
17-1
17
16
16
15
14
14
13
12
11
2420-9469B
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 420-00073K |
420-00073K |
|
Seal kit, foot brake valve |
В корзину
|
| 24 |
8840321 |
|
Spring, torsion |
В корзину
|
| 23 |
8840816 |
|
Spring, torsion |
В корзину
|
| 22 |
PIN;LOCK 2 |
|
Pin, lock 2 |
В корзину
|
| 21 |
PIN;LOCK 1 |
|
Pin, lock 1 |
В корзину
|
| 20 |
COVER |
|
Cover |
В корзину
|
| 19 |
LATCH |
|
Latch |
В корзину
|
| 18 |
RUBBER;PEDAL |
|
Rubber, pedal |
В корзину
|
| 17-4 |
WASHER |
|
Washer |
В корзину
|
| 24 |
111603-00007 |
|
Spring, torsion |
В корзину
|
| 25 |
RING,SNAP |
|
Ring, snap |
В корзину
|
| 26 |
E-RING |
|
E-ring |
В корзину
|
| 36 |
BOLT |
|
Bolt, clamping |
В корзину
|
| 35 |
RING,SNAP |
|
Ring, snap |
В корзину
|
| 34 |
WASHER |
|
Washer |
В корзину
|
| 31 |
CAP;PLASTIC |
|
Cap, plastic |
В корзину
|
| 30 |
WASHER;SPRING |
|
Washer, spring |
В корзину
|
| 29 |
BOLT;SOCKET |
|
Bolt, socket |
В корзину
|
| 28 |
NUT;HEX |
|
Nut, hex |
В корзину
|
| 27 |
BOLT;HEX |
|
Bolt, hex |
В корзину
|
| 17-3 |
BOLT |
|
Bolt, clamping |
В корзину
|
| 17-2 |
PLATE;LOCK |
|
Plate, lock |
В корзину
|
| 7 |
SPRING;UPPER |
|
Spring, upper |
В корзину
|
| 6 |
SPRING;LOWER |
|
Spring, lower |
В корзину
|
| 5 |
HOLDER |
|
Holder, rear |
В корзину
|
| 4 |
PLUG |
|
Plug |
В корзину
|
| 3 |
SPOOL |
|
Spool |
В корзину
|
| 2 |
BODY;UPPER |
|
Body, upper |
В корзину
|
| 1 |
BODY;LOWER |
|
Body, lower |
В корзину
|
| 410102-00037 |
410102-00037 |
|
Valve, foot brake |
В корзину
|
| 8 |
SPRING;MAIN |
|
Spring, main |
В корзину
|
| 9 |
RETAINER;SPRING |
|
Retainer, spring |
В корзину
|
| 10 |
O-RING |
|
O-ring |
В корзину
|
| 17-1 |
PEDAL |
|
Pedal |
В корзину
|
| 17 |
8810030 |
|
Pedal assy |
В корзину
|
| 16 |
PLATE;PEDAL |
|
Plate, pedal |
В корзину
|
| 15 |
DD-BUSH |
|
Dd-bush |
В корзину
|
| 14 |
RING,SNAP |
|
Ring, snap |
В корзину
|
| 13 |
GUIDE;SPRING |
|
Guide, spring |
В корзину
|
| 12 |
SEAL;OIL |
|
Seal, oil |
В корзину
|
| 11 |
O-RING |
|
O-ring |
В корзину
|
| 2420-9469B |
2420-9469B |
|
Valve, brake-dig |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
