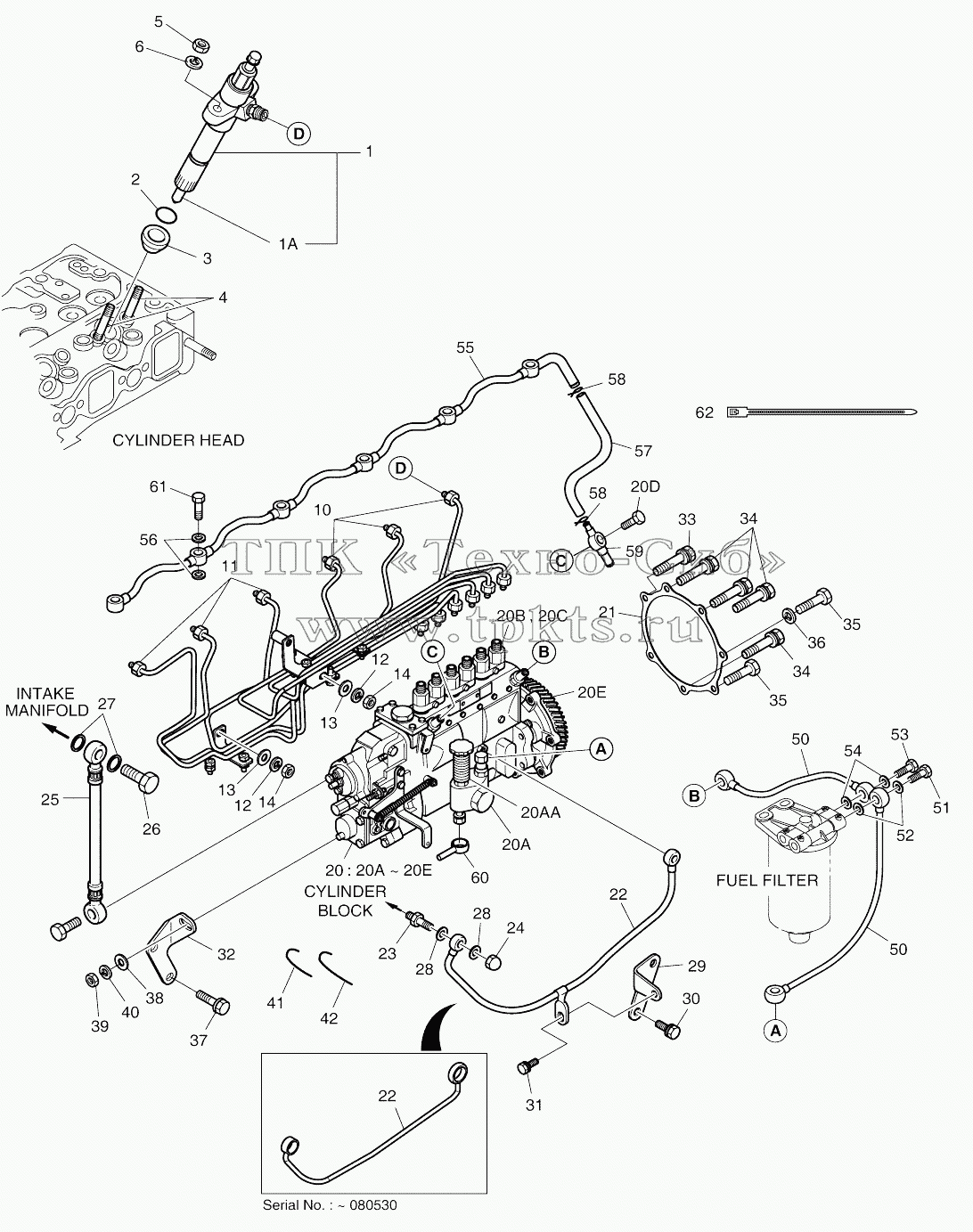

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
62 | 65.97460-0002 | CABLE TIA | В корзину | |
39 | 06.11063-9215 | NUT M10X1.25 | В корзину | |
38 | 06.15010-2312 | Washer | В корзину | |
37 | 06.01953-3213 | BOLT ASS'Y M10X1.25X20 | В корзину | |
36 | 06.16731-2107 | Washer | В корзину | |
35 | 06.01283-7128 | BOLT;HEXM8X85 | В корзину | |
34 | 06.01913-3124 | BOLT ASS'Y M8X65 | В корзину | |
33 | 06.01913-3122 | Bolt | В корзину | |
32 | 65.11401-0002C | BRACKET;REAR | В корзину | |
31 | 06.01923-3112 | Bolt | В корзину | |
30 | 06.01943-3213 | BOLT ASS'Y M10X1.25X20 | В корзину | |
29 | 65.97403-0014 | Bracket | В корзину | |
28 | 06.56180-0714 | RING;SEAL | В корзину | |
27 | 06.56180-0714 | RING;SEAL | В корзину | |
26 | 65.98150-0053B | SCREW;HOLLOW | В корзину | |
25 | 65.08301-6010A | HOSE;AIR | В корзину | |
40 | 06.16731-2108 | Washer | В корзину | |
41 | 65.11596-0001 | WIRE;SEAL | В корзину | |
61 | 65.98150-0015B | SCREW;HOLLOW | В корзину | |
60 | 65.12301-5022 | PIPE;FUEL | В корзину | |
59 | 65.12301-5825 | PIPE;FUEL(RETURN) | В корзину | |
58 | 65.97401-0089 | CLIP | В корзину | |
57 | 65.96301-0176 | HOSE;RUBBER | В корзину | |
56 | 65.96501-0001 | Ring, seal | В корзину | |
56 | 06.56180-0712 | Ring | В корзину | |
55 | 65.12301-5824 | PIPE;FUEL | В корзину | |
54 | 65.96507-0043 | Ring | В корзину | |
53 | 06.78144-2204 | Screw | В корзину | |
52 | 65.96507-0043 | Ring | В корзину | |
51 | 06.78144-2204 | Screw | В корзину | |
50 | 65.96341-0140 | Hose, fuel | В корзину | |
50 | 65.96341-0100 | HOSE;FUEL | В корзину | |
42 | 65.11596-0002 | WIRE;SEAL | В корзину | |
24 | 06.12172-9314 | NUT;CAP | В корзину | |
23 | 65.98155-0011 | UNION;HOLLOW | В корзину | |
22 | 65.05701-5328 | Pipe, oil | В корзину | |
11 | 65.10301-6086 | Pressure pipe assy | В корзину | |
10 | 65.10301-6202 | Pressure pipe assy | В корзину | |
10 | 65.10301-6088 | PRESSURE PIPE ASS'Y | В корзину | |
10 | 65.10301-6085 | Pressure pipe assy | В корзину | |
6 | 06.16731-2107 | Washer | В корзину | |
5 | 06.11063-8214 | Nut | В корзину | |
4 | 65.90201-0099 | BOLT;STUD | В корзину | |
3 | 65.96507-0044B | Ring, seal | В корзину | |
3 | 65.96507-0051 | RING;SEAL | В корзину | |
3 | 65.96507-0044B | Ring, seal | В корзину | |
2 | 65.96507-0050 | RING;SEAL | В корзину | |
1A | 65.10102-6072 | Nozzle | В корзину | |
1A | 65.10102-6061 | NOZZLE | В корзину | |
1 | 65.10101-7102B | Nozzle holder assy | В корзину | |
1 | 65.10101-7102A | Nozzle holder assy | В корзину | |
11 | 65.10301-6089 | PRESSURE PIPE ASS'Y | В корзину | |
11 | 65.10301-6203 | Pressure pipe assy | В корзину | |
22 | 65.05701-5200 | PIPE;OIL | В корзину | |
21 | 65.11902A0001 | GASKET;INJECTION PUMP | В корзину | |
20E | 156639-8820 | Coupling | В корзину | |
20D | 131424-1520 | VALVE;OVERFLOW | В корзину | |
20C | 131110-5520 | VALVE;DELIVERY | В корзину | |
20B | 131150-2620 | PLUNGER | В корзину | |
20AA | 400908-00004 | Hand priming pump | В корзину | |
20A | 105220-649A | Pump, feed | В корзину | |
20 | 400912-00069 | Pump assy, injection | В корзину | |
20 | 65.11101-7389B | Pump, injection | В корзину | |
20 | 65.11101-7389A | PUMP;INJECTION | В корзину | |
20 | 65.11101-7385 | Pump, injection | В корзину | |
14 | 06.11063-8214 | Nut | В корзину | |
13 | 06.15010-2311 | Washer | В корзину | |
12 | 06.16731-2107 | Washer | В корзину | |
1 | 65.10101-7091 | NOZZLE HOLDER ASS'Y | В корзину |
