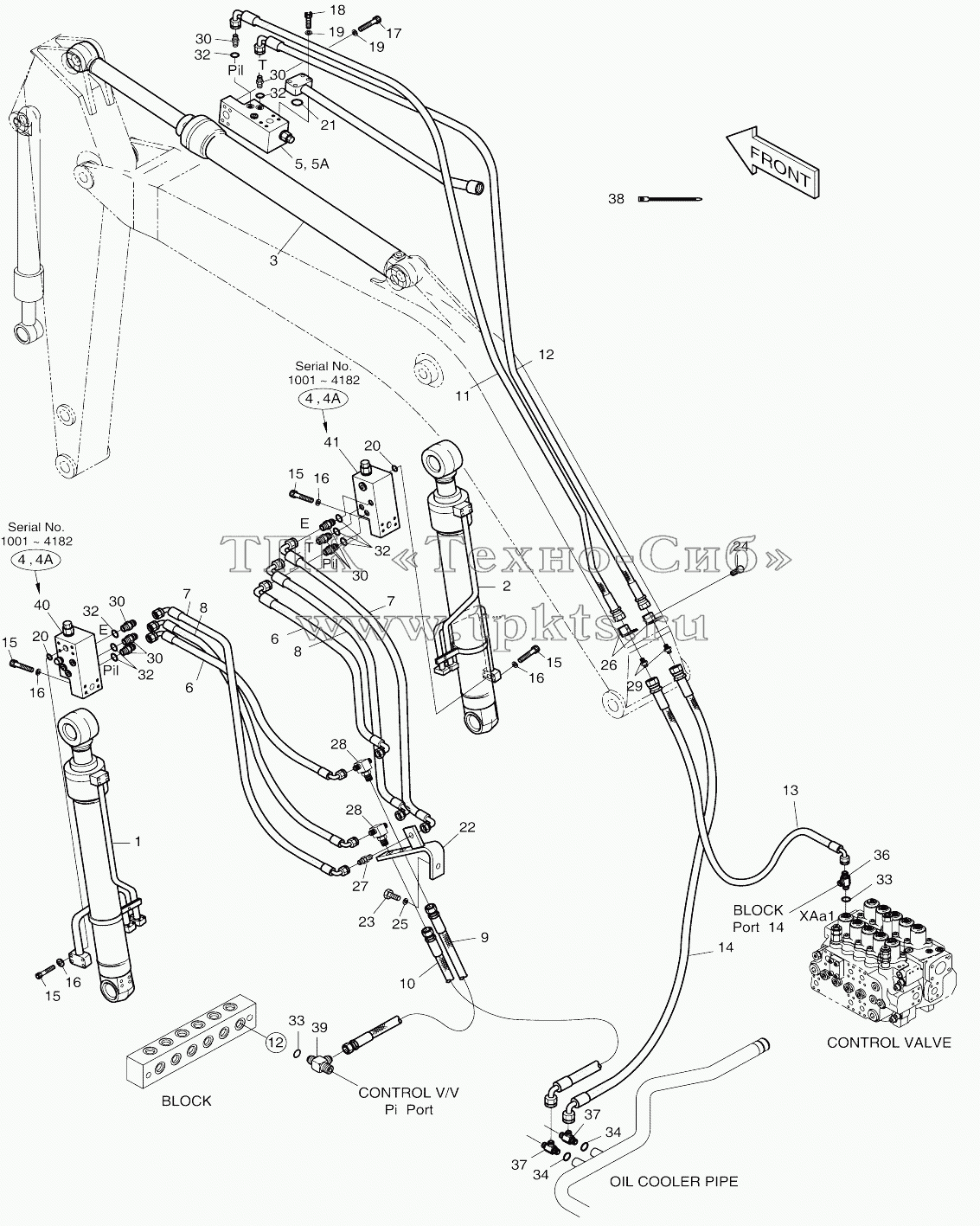

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
41 | 410114-00285 | Valve, lock | В корзину | |
27 | 181-00020 | ADAPTER PF1/4-PF1/4 | В корзину | |
26 | 195-02266 | Bracket | В корзину | |
25 | S5102703 | WASHER;SPRING M10 | В корзину | |
24 | S0565666 | Bolt | В корзину | |
23 | S0561353 | BOLT M12X1.75X80 | В корзину | |
22 | 197-00022 | BRACKET | В корзину | |
21 | S8000341 | O-ring | В корзину | |
20 | S8000281 | O-RING | В корзину | |
28 | 181-00008 | TEE | В корзину | |
29 | 181-00007 | ADAPTER | В корзину | |
30 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | В корзину | |
40 | 410114-00283 | Valve, lock | В корзину | |
39 | 2181-1951D11 | TEE PFO3/8-PF3/8-PF1/4 | В корзину | |
38 | 2124-1084D2 | CLIP;BAND | В корзину | |
37 | 2181-1951D13 | Tee | В корзину | |
36 | 2181-1951D16 | TEE | В корзину | |
34 | S8000181 | O-RING | В корзину | |
33 | S8000141 | O-RING | В корзину | |
32 | S8000111 | O-RING | В корзину | |
19 | S5110703 | Washer | В корзину | |
18 | S2215866 | BOLT;SOCKET | В корзину | |
6 | 2184-1062D59 | HOSE PF1/4-1500L | В корзину | |
5A | K9000999 | Seal kit | В корзину | |
5 | 420-00004A | Valve, lock | В корзину | |
4A | K9000998 | SEAL KIT | В корзину | |
4 | 420-00226 | Valve, lock | В корзину | |
3 | 2440-6493C | Cylinder, arm | В корзину | |
2 | 440-00029C | Cylinder, boom | В корзину | |
1 | 440-00028C | Cylinder, boom | В корзину | |
7 | 2184-1076D118 | Hose | В корзину | |
8 | 2184-1062D59 | HOSE PF1/4-1500L | В корзину | |
9 | 2184-1045D213 | Hose | В корзину | |
17 | S2215766 | Bolt | В корзину | |
16 | S5110613 | WASHER;SPRING M10 | В корзину | |
15 | S2212766 | BOLT;SOCKET M10X1.5X55 | В корзину | |
14 | 2184-1036D309 | Hose | В корзину | |
13 | 2184-1046D283 | HOSE PF3/8-2100L | В корзину | |
12 | 2184-1036D400 | Hose | В корзину | |
11 | 2184-1046D302 | Hose | В корзину | |
10 | 2184-1036D90 | Hose | В корзину | |
400-00063 | 400-00063 | Lock valve piping | В корзину |
