Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Doosan › SOLAR 210W-V › MAIN PIPING (3)-ARM.BUCKET

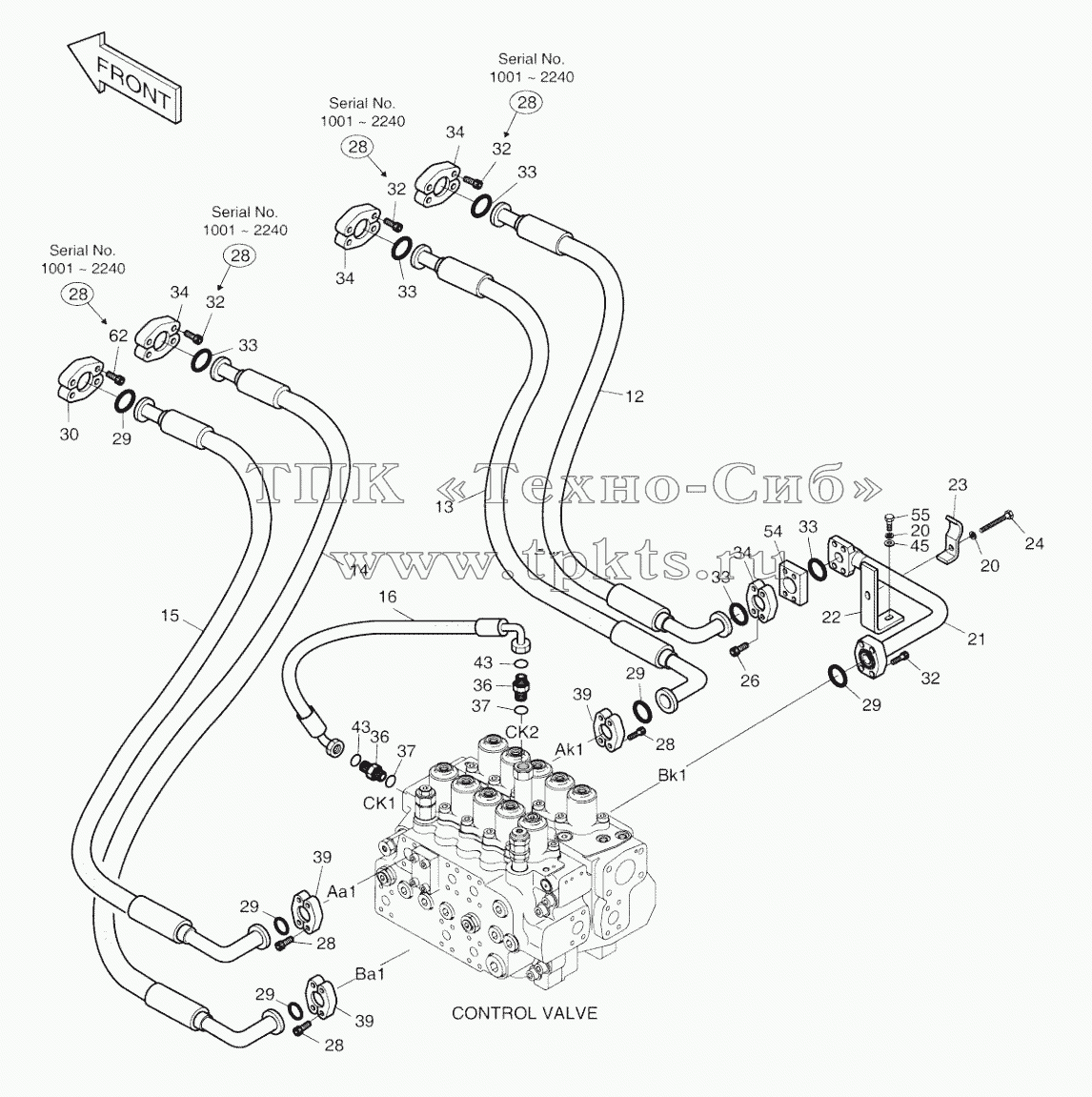

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V MAIN PIPING (3)-ARM.BUCKET

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
13
14
15
16
20
20
21
22
23
24
26
26
28
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
30
32
32
32
32
32
32
32
32
33
33
33
33
33
34
34
34
34
36
36
37
37
39
39
39
43
43
45
54
55
62
Позиция на иллюстрации Заводской номер детали Название детали
400-01140A 400-01140A Main piping В корзину
12 2184-1250D91 Hose В корзину
13 2184-1250D85 Hose В корзину
14 DS2040325 Hose В корзину
15 2184-1250D87 Hose В корзину
16 2184-1198D30 Hose В корзину
20 S5102703 WASHER;SPRING M10 В корзину
21 2140-1205 Pipe В корзину
22 2197-1411B Bracket В корзину
23 2124-1026D3 CLAMP;PIPE В корзину
24 S0561053 BOLT M12X1.75X65 В корзину
26 S2212466 BOLT;SOCKET M10X1.5X40 В корзину
26 S2213666 Bolt В корзину
28 S2212266 BOLT;SOCKET M10X1.5X30 В корзину
28 S2212266 BOLT;SOCKET M10X1.5X30 В корзину
29 2180-1026D19 O-RING В корзину
30 2181-9078 Flange В корзину
32 S2212366 BOLT M10X1.5X35 В корзину
32 S2212366 BOLT M10X1.5X35 В корзину
33 2180-1026D2 O-RING В корзину
34 2181-9079 FLANGE В корзину
36 2181-4133D3 ADAPTER В корзину
37 S8000181 O-RING В корзину
39 2181-9083 Flange В корзину
43 S8030081 O-RING В корзину
45 S5010713 WASHER;PLAIN В корзину
54 2423-1562 Block В корзину
55 S0515453 Bolt В корзину
62 S2212466 BOLT;SOCKET M10X1.5X40 В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
