Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

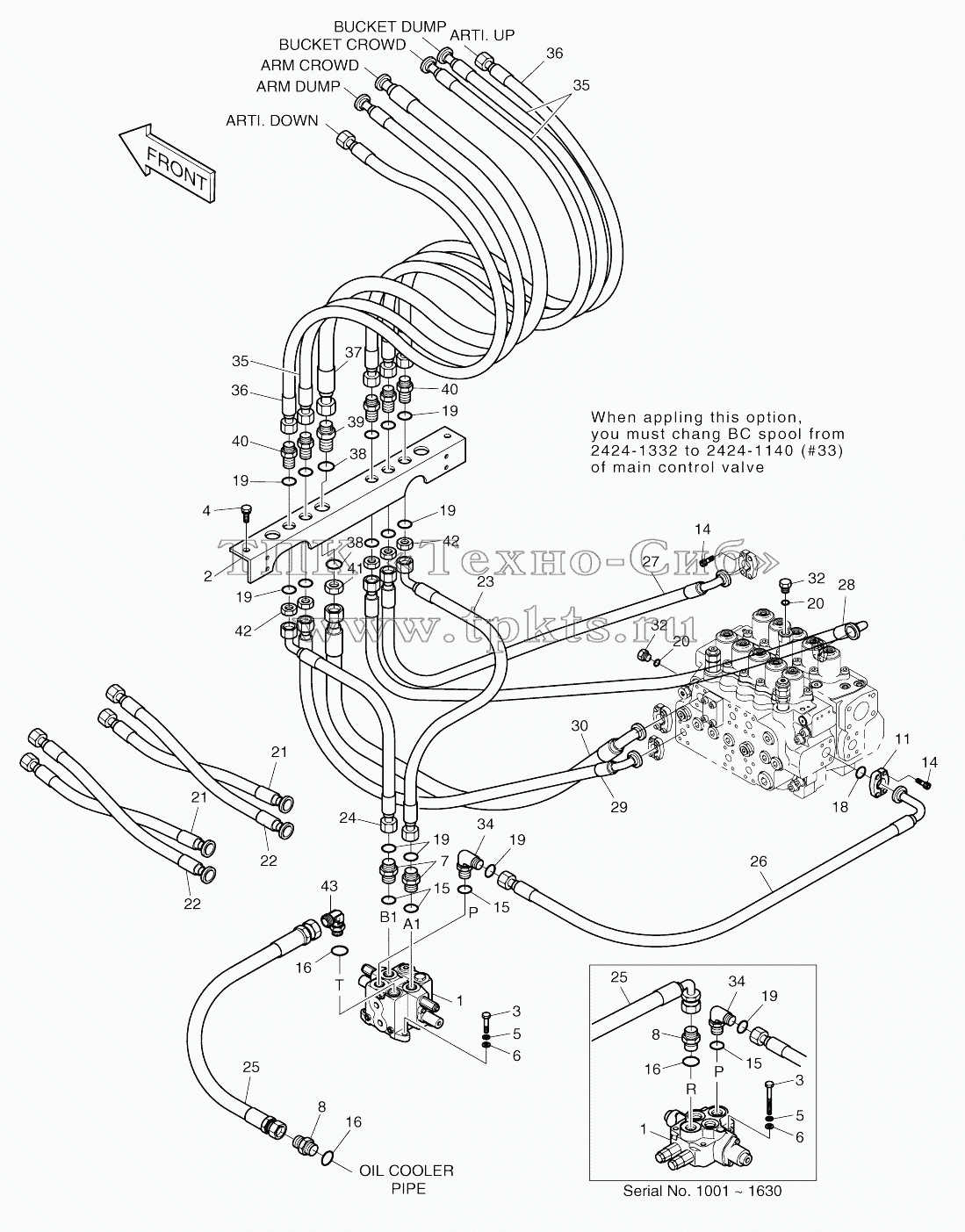

400-01147 | 400-01147 | Main piping | В корзину | |
1 | 2420-9365 | Valve, control | В корзину | |
1 | K1004312 | VALVE;CONTROL | В корзину | |
2 | 195-01969A | Bracket | В корзину | |
2 | 195-01969B | Bracket | В корзину | |
2 | 195-01969C | Bracket | В корзину | |
3 | S0558353 | BOLT M10X1.5X40 | В корзину | |
3 | S0559353 | BOLT M10X1.5X90 | В корзину | |
4 | 2120-2196D11 | BOLT;SET | В корзину | |
5 | S5102603 | WASHER;SPRING M10 | В корзину | |
5 | S5102603 | WASHER;SPRING M10 | В корзину | |
6 | S5010613 | WASHER;PLAIN | В корзину | |
6 | S5010613 | WASHER;PLAIN | В корзину | |
7 | 2181-2627D1 | ADAPTER | В корзину | |
8 | 2181-1126D25 | ADAPTER PFO1-PF1 | В корзину | |
8 | 2181-1126D25 | ADAPTER PFO1-PF1 | В корзину | |
11 | 2181-9083 | Flange | В корзину | |
14 | S2212266 | BOLT;SOCKET M10X1.5X30 | В корзину | |
15 | S8000231 | O-RING | В корзину | |
16 | S8000291 | O-RING | В корзину | |
18 | 2180-1026D19 | O-RING | В корзину | |
19 | S8030121 | O-RING | В корзину | |
20 | S8000181 | O-RING | В корзину | |
21 | 2184-1229D6 | Hose | В корзину | |
22 | 2184-1229D10 | Hose | В корзину | |
23 | 2184-1250D43 | HOSE PF3/4-1450L | В корзину | |
24 | DS2013393 | Hose | В корзину | |
25 | 2184-1036D397 | Hose | В корзину | |
25 | 2184-1026D320 | Hose | В корзину | |
26 | DS2018042 | Hose | В корзину | |
26 | DS2018072 | Hose | В корзину | |
27 | DS2018062 | Hose | В корзину | |
28 | DS2018063 | Hose | В корзину | |
29 | DS2018064 | Hose | В корзину | |
30 | 2184-1200D54 | Hose | В корзину | |
32 | 2181-1950D7 | PLUG PF1/2 | В корзину | |
33 | 2424-1140 | Spool, bc | В корзину | |
34 | 2181-2628D1 | ELBOW | В корзину | |
34 | DS2304087 | Elbow | В корзину | |
35 | DS2016016 | Hose | В корзину | |
36 | DS2011316 | Hose | В корзину | |
37 | DS2016017 | Hose | В корзину | |
38 | S8030161 | O-RING | В корзину | |
39 | DS2415005 | Adapter | В корзину | |
40 | DS2415007 | ADAPTER 2UNF1 3/16 | В корзину | |
41 | 121-00010D9 | Nut | В корзину | |
42 | 121-00010D8 | NUT UNF1 3/16 | В корзину | |
43 | 2181-1702D11 | ELBOW | В корзину |
