Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

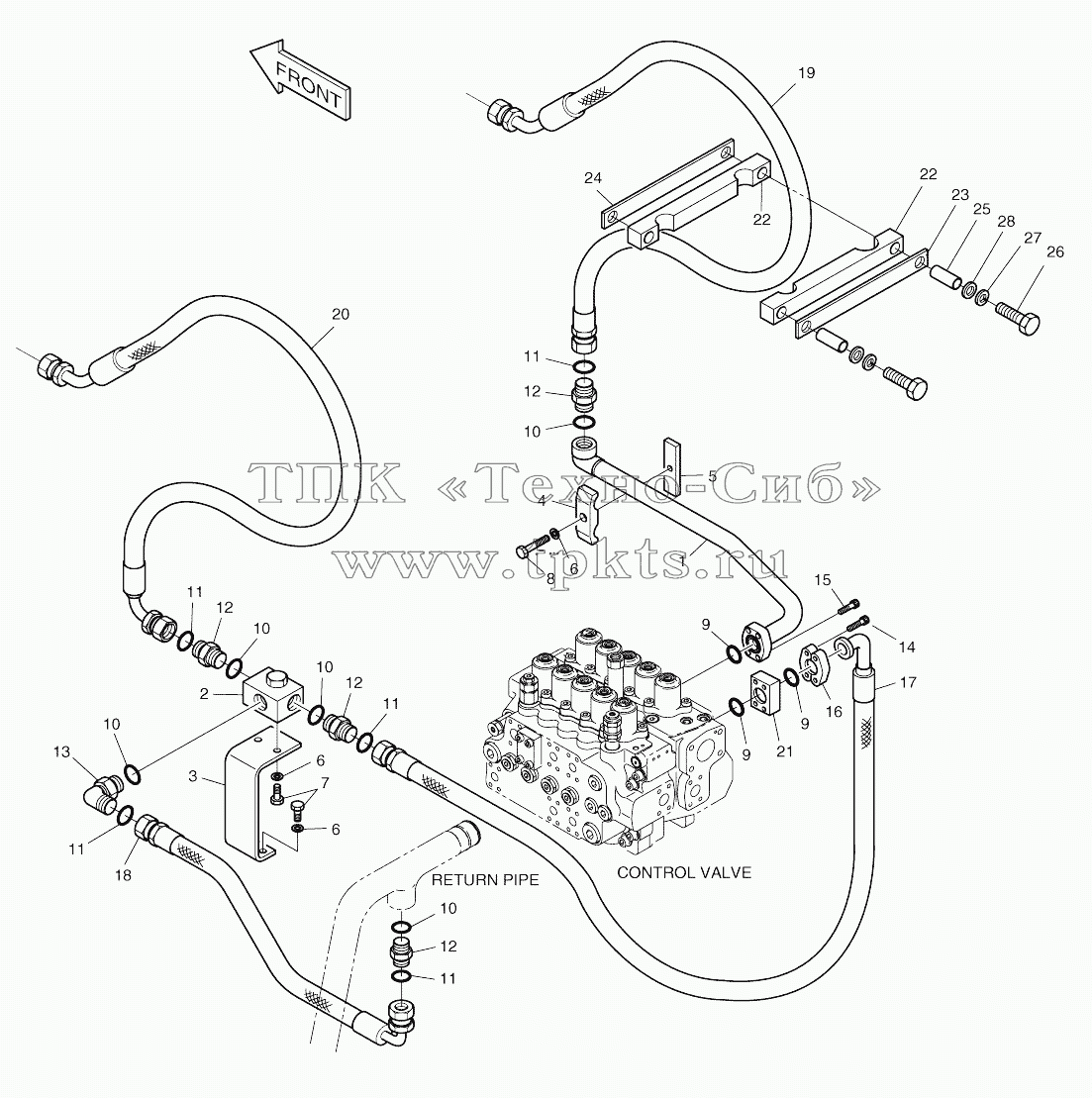

400-01145 | 400-01145 | Main piping | В корзину | |
1 | 140-00148 | Pipe | В корзину | |
2 | 2420-9633A | VALVE;SWITCH | В корзину | |
3 | 195-01963 | Bracket | В корзину | |
4 | 2124-1025D5 | Clamp | В корзину | |
5 | 191-00158 | Seat, screw | В корзину | |
6 | S5102703 | WASHER;SPRING M10 | В корзину | |
7 | S0515253 | BOLT M12X1.75X30 | В корзину | |
8 | S0561053 | BOLT M12X1.75X65 | В корзину | |
9 | 2180-1026D19 | O-RING | В корзину | |
10 | S8000291 | O-RING | В корзину | |
11 | S8030161 | O-RING | В корзину | |
12 | 2181-4133D6 | ADAPTER PFO1-UNF1 7/16 | В корзину | |
13 | 2181-2815D1 | ELBOW | В корзину | |
14 | S2213066 | BOLT;SOCKET M10X1.5X70 | В корзину | |
15 | S2212366 | BOLT M10X1.5X35 | В корзину | |
16 | 2181-9083 | Flange | В корзину | |
17 | 2184-1200D52 | Hose | В корзину | |
18 | 2184-1197D96 | Hose | В корзину | |
19 | DS2012180 | Hose | В корзину | |
20 | DS2021056 | Hose | В корзину | |
21 | 2181-2614 | Block, spacer | В корзину | |
22 | 124-00174 | CLAMP;HOSE | В корзину | |
22 | 124-00316 | CLAMP;HOSE | В корзину | |
22 | 124-00316A | CLAMP;HOSE | В корзину | |
23 | 621-03028 | PLATE | В корзину | |
23 | 621-01191 | PLATE | В корзину | |
24 | 621-01192 | PLATE | В корзину | |
24 | 621-03029 | PLATE | В корзину | |
25 | 2182-1018D47 | PIPE | В корзину | |
26 | S0559153 | BOLT M10X1.5X80 | В корзину | |
27 | S5102603 | WASHER;SPRING M10 | В корзину | |
28 | S5010613 | WASHER;PLAIN | В корзину |
