Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

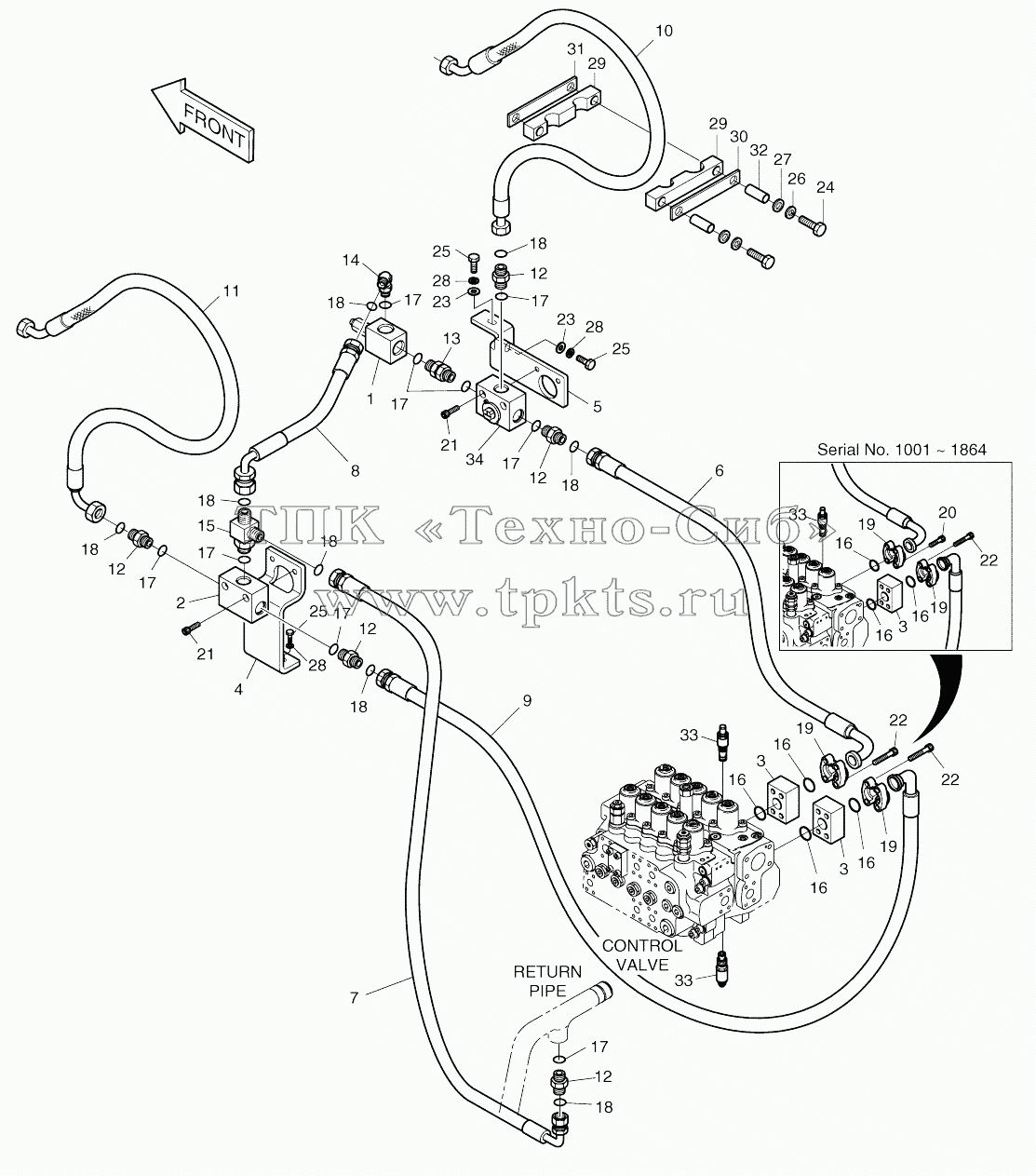

K1005252F1A | K1005252F1A | Main piping-pe3c | В корзину | |
1 | 2420-9627B | VALVE;RELIEF | В корзину | |
2 | K1002695 | Valve, switch | В корзину | |
2 | K1002695A | Valve, switch | В корзину | |
3 | 2181-2614 | Block, spacer | В корзину | |
3 | 2181-2614 | Block, spacer | В корзину | |
4 | K1005201 | Bracket, l.h | В корзину | |
5 | K1005202 | Bracket, r.h | В корзину | |
6 | DS2018099 | Hose | В корзину | |
6 | DS2018108 | Hose | В корзину | |
7 | DS2013594 | Hose | В корзину | |
8 | DS2013595 | Hose | В корзину | |
9 | 2184-1200D52 | Hose | В корзину | |
10 | DS2012180 | Hose | В корзину | |
11 | DS2021056 | Hose | В корзину | |
12 | 2181-4133D6 | ADAPTER PFO1-UNF1 7/16 | В корзину | |
13 | 2181-2818 | ADAPTER;SP | В корзину | |
14 | 2181-2815D1 | ELBOW | В корзину | |
15 | 2181-2293D4 | Tee | В корзину | |
16 | 2180-1026D19 | O-RING | В корзину | |
16 | 2180-1026D19 | O-RING | В корзину | |
17 | S8000291 | O-RING | В корзину | |
18 | S8030161 | O-RING | В корзину | |
19 | 2181-9083 | Flange | В корзину | |
20 | S2212266 | BOLT;SOCKET M10X1.5X30 | В корзину | |
21 | S2215766 | Bolt | В корзину | |
22 | S2213066 | BOLT;SOCKET M10X1.5X70 | В корзину | |
22 | S2213066 | BOLT;SOCKET M10X1.5X70 | В корзину | |
23 | S5010713 | WASHER;PLAIN | В корзину | |
24 | S0559153 | BOLT M10X1.5X80 | В корзину | |
25 | S0515453 | Bolt | В корзину | |
26 | S5102603 | WASHER;SPRING M10 | В корзину | |
27 | S5010613 | WASHER;PLAIN | В корзину | |
28 | S5102703 | WASHER;SPRING M10 | В корзину | |
29 | 124-00316A | CLAMP;HOSE | В корзину | |
30 | 621-03028 | PLATE | В корзину | |
31 | 621-03029 | PLATE | В корзину | |
32 | 2182-1018D47 | PIPE | В корзину | |
33 | 2420-1226 | OVER LOAD RELIEF ASS'Y | В корзину | |
34 | K1005225 | Valve, switch | В корзину | |
34 | K1005225A | Valve, switch | В корзину |
