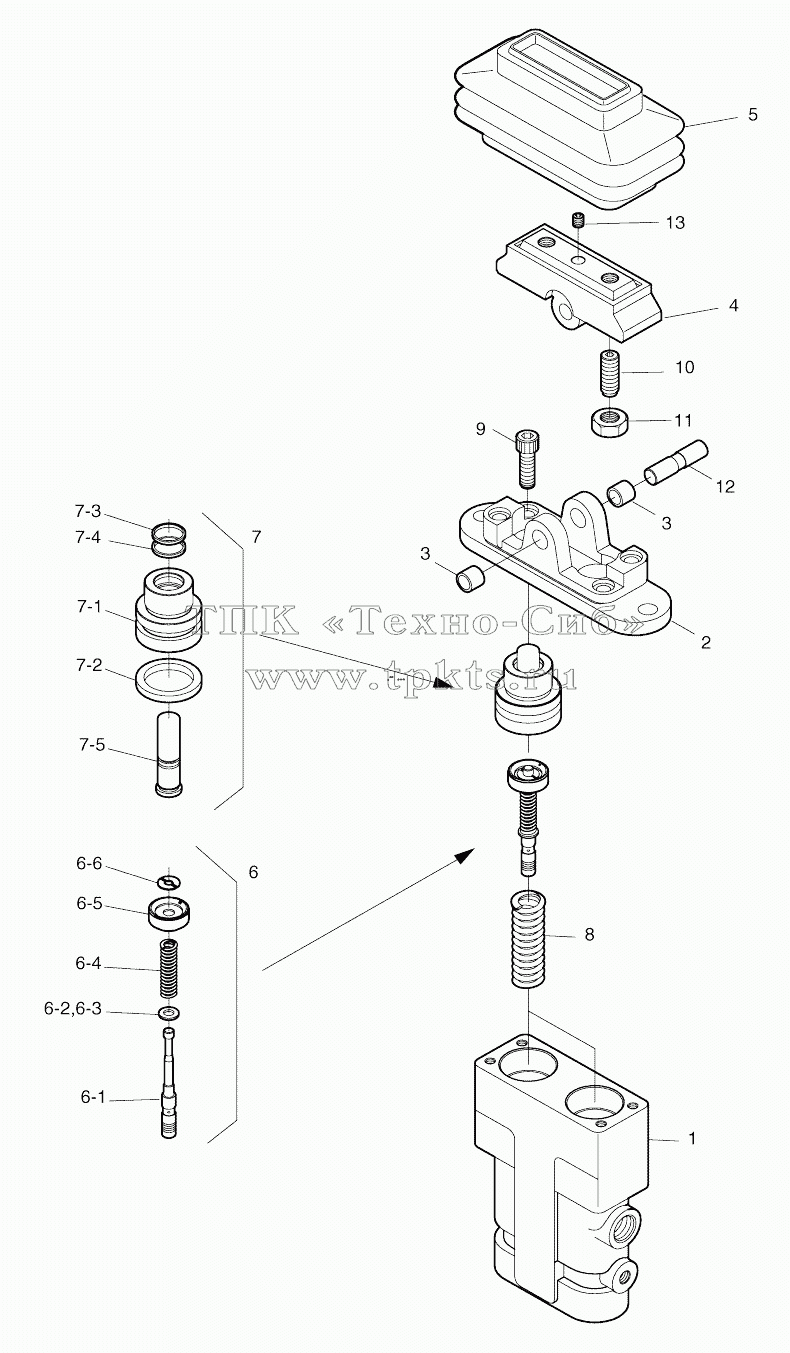

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
420-00347 | 420-00347 | VALVE;PEDAL | В корзину | |
7-1 | PLUG | Plug | В корзину | |
7-2 | O-RING | O-ring | В корзину | |
7-3 | SEAL | Seal | В корзину | |
7-4 | SEAL;ROD | Seal, rod | В корзину | |
7-5 | ROD;PUSH | Rod, push | В корзину | |
8 | J98D3003 | SPRING | В корзину | |
9 | S2209261 | BOLT;WRENCH M8X30 | В корзину | |
10 | J24D2015 | SCREW;SET | В корзину | |
11 | S4014633 | NUT M10 | В корзину | |
12 | J24D2016 | SHAFT;CAM | В корзину | |
7 | J98D3007 | PLUG ASS'Y | В корзину | |
6-6 | STOPPER | Stopper | В корзину | |
6-5 | SEAT;SPRING | Seat, spring | В корзину | |
1 | CASING | Casing | В корзину | |
2 | COVER | Cover | В корзину | |
3 | DU1010 | BUSH;DU 10X10 | В корзину | |
4 | J24D2005 | CAM | В корзину | |
5 | J24D2006 | BELLOW | В корзину | |
6 | JA1E1001 | SPOOL ASS'Y | В корзину | |
6-1 | SPOOL | Spool | В корзину | |
6-2 | SHIM | Shim | В корзину | |
6-3 | SEAT;SPRING | Seat, spring | В корзину | |
6-4 | SPRING | Spring | В корзину | |
13 | S3523601 | SCREW;SET M8X12 | В корзину |
